基于NPN和PNP三极管的蜂鸣器驱动电路图 三极管做开关的导通和关断条件

NPN和PNP 是三极管的两种类型，一般的作用是放大和做开关使用，下面从常见的驱动蜂鸣器的电路来进行分析。

电路连接中，NPN三极管的B基极一般是控制脚，C集电极接VCC，E发射极接GND；PNP三极管的B基极一般是控制脚，C集电极接GND，E发射极接VCC。

三极管做开关的导通和关断条件

NPN导通Ube>Uon；NPN关断Ube

PNP导通Ueb>Uon；NPN关断Ueb

电路图

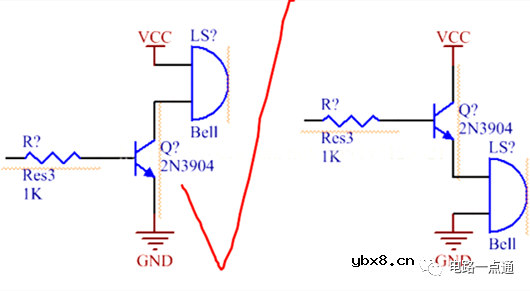

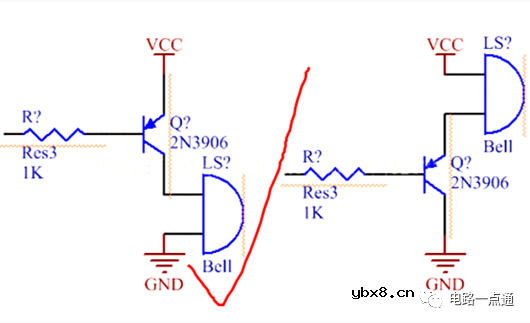

下面是NPN和PNP三极管驱动蜂鸣器的电路图，蜂鸣器的位置有两种解法，都是左图的解法更加的合适，因为左图可以保证发射极电压的稳定性，避免电平的不确定性对电路的影响。

此NPN驱动电路中，VCC是3.3V/5V，控制信号为低电平0V，NPN断开，蜂鸣器不响；控制信号为高电平3.3V，NPN导通，蜂鸣器响。

此PNP驱动电路中，VCC是3.3V，控制信号为低电平0V，NPN导通，蜂鸣器响；控制信号为高电平3.3V，NPN断开，蜂鸣器不响。

如果选的是PNP，那么VCC就不能是5V，否则会导致蜂鸣器一直响。
