超级结结构的600V N沟道功率MOSFET助力提高电源效率

东芝电子元件及存储装置株式会社（“东芝”）宣布，推出采用最新一代工艺制造[1]的TK055U60Z1，进一步扩充了N沟道功率MOSFET系列产品线。

该器件采用超级结结构，耐压600V，适用于数据中心、开关电源和光伏发电机功率调节器。该新产品是东芝DTMOSVI系列中的首款600V产品。

通过对栅极设计和工艺进行优化，与具有相同漏源电压额定值的东芝目前的DTMOSIV-H系列产品相比，600V DTMOSVI系列产品的单位面积漏源导通电阻降低了约13%，漏源导通电阻×栅漏电荷（MOSFET性能的品质因数）降低了约52%。

这有助于确保该系列产品实现导通损耗和开关损耗的双重降低，并最终实现了开关电源效率的提高。

该新产品采用TOLL封装，栅极驱动采用开尔文连接。可以通过降低封装中源极线电感的影响，增强MOSFET的高速开关性能，从而抑制开关过程中的振荡。

未来，东芝将继续扩展600V DTMOSVI系列产品线，以及已发布的650V DTMOSVI系列产品，并通过降低开关电源的功率损耗来达到节约节能的目的。

图1：漏极-源极导通电阻与栅漏电荷比较

应用

● 数据中心（服务器开关电源等）

● 光伏发电机功率调节器

● 不间断电源系统

特性

● 低漏源导通电阻×栅漏电荷，有助于提高开关电源的效率

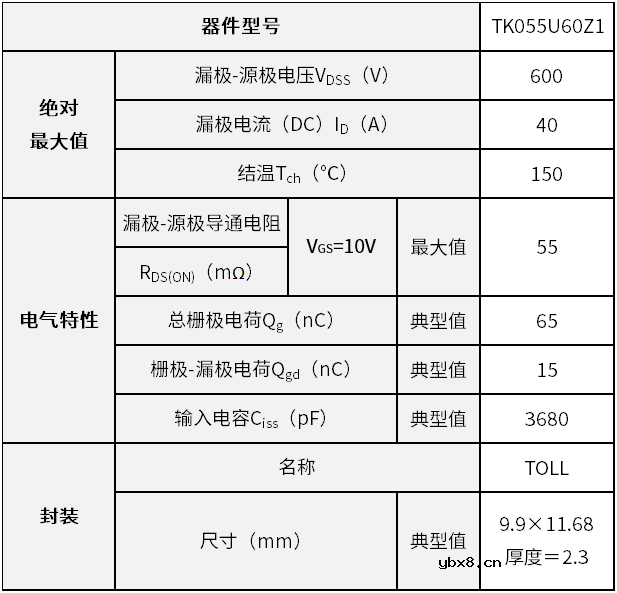

主要规格

（除非另有说明，Ta＝25℃）
