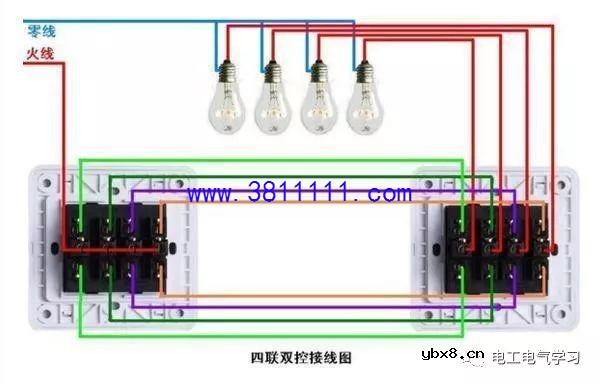

手把手教你各种开关接线、单控 双控 三控 四控开关，电工师傅不懂不行

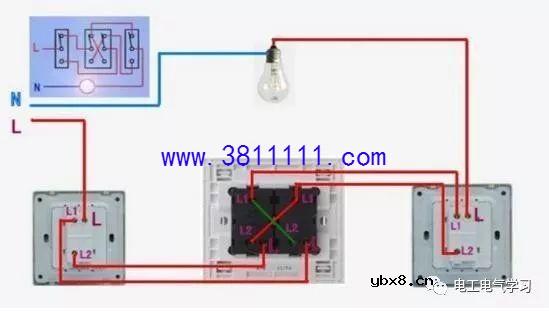

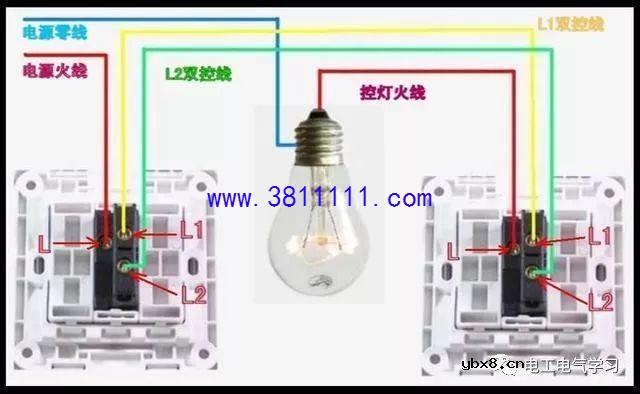

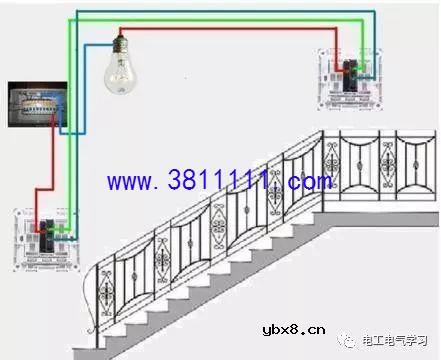

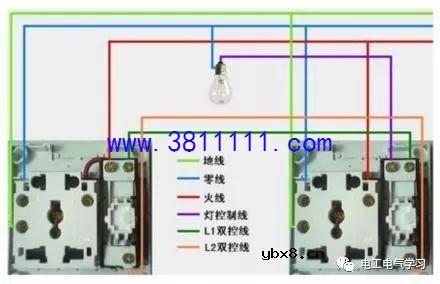

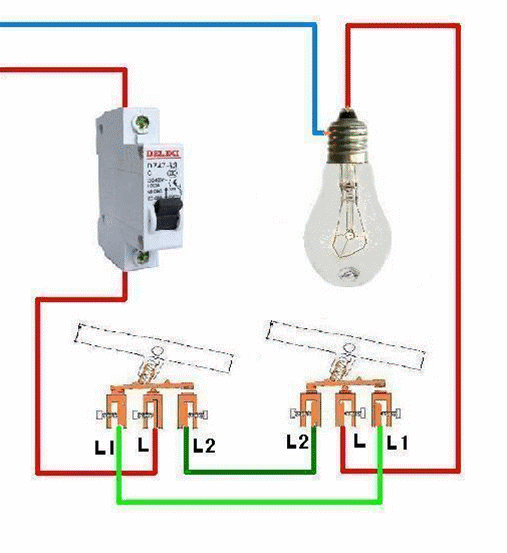

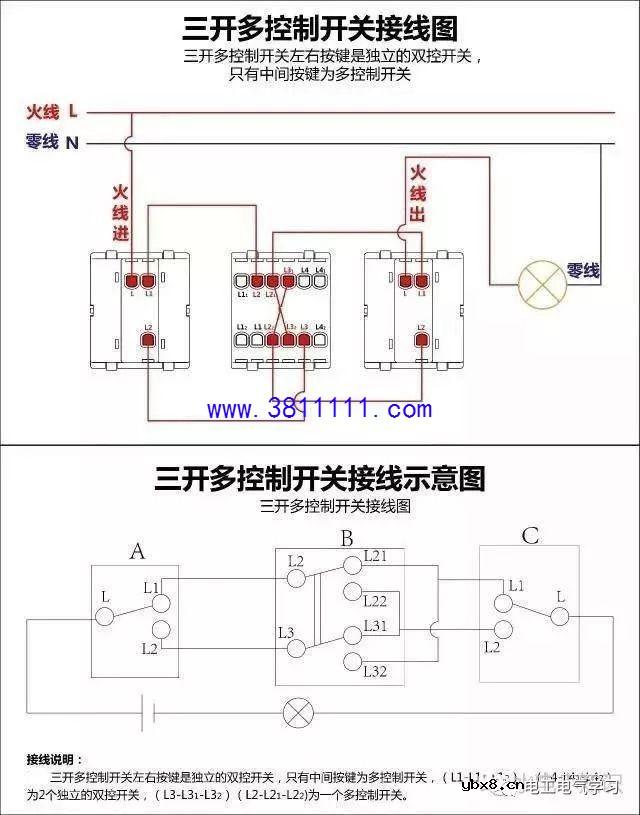

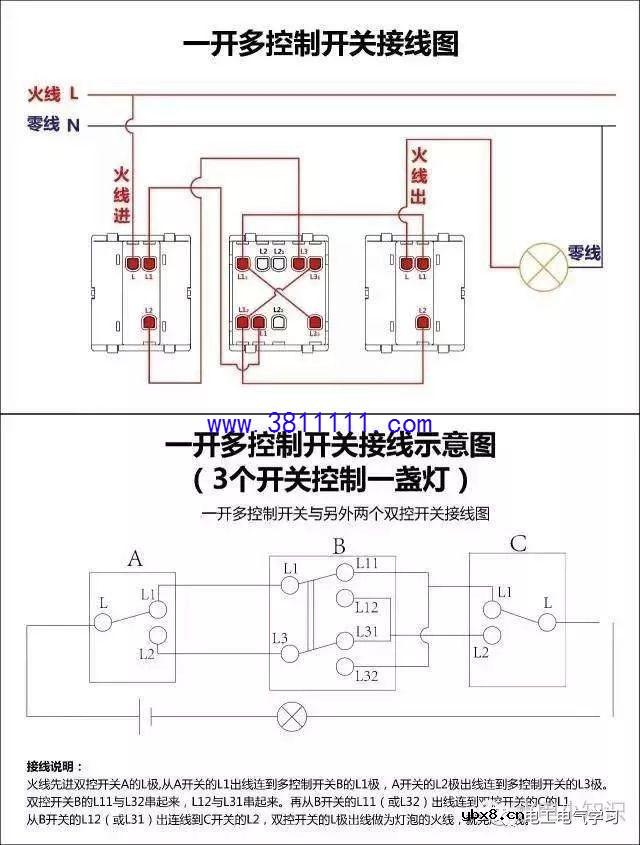

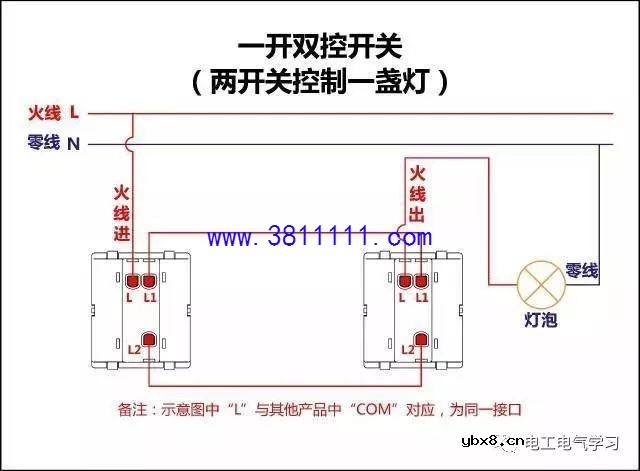

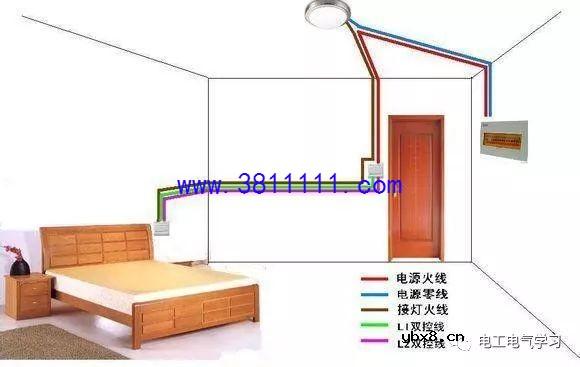

好多朋友私信小编，问双控怎么接线？之前小编也发过类似的文章，今天又再次发一遍，建议不会的朋友可以将本文收藏，多加练习，相信一定可以学会的。

姓名讲解电灯电路、电灯单控接法及原理，电灯拉线开关、按键开关、手捏开关的安装方法。附最全的开关接线图，看完再不用求人，自己就可以动手安装了！

1、电灯单控接法及原理

电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。

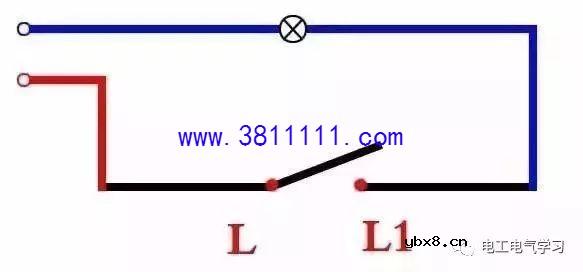

在电路图中，标识如下

所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。有的开关接线柱上标有L（有的品牌标的是COM）和L1。

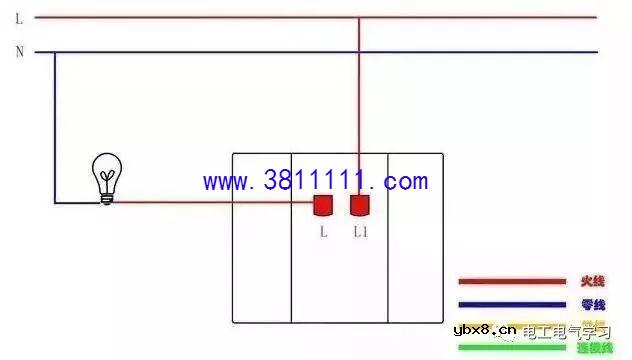

接线时，L接进线，L1接出线（其实倒过来接也没事）。此时要特别注意，进线必须是火线。原理图

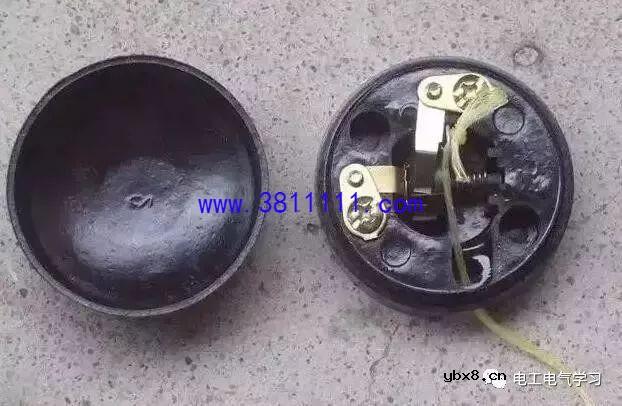

1、拉线开关

想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要找好几家五金店。

接线时，两个接线柱，一个接火线，一个接电灯即可。

2、按键开关

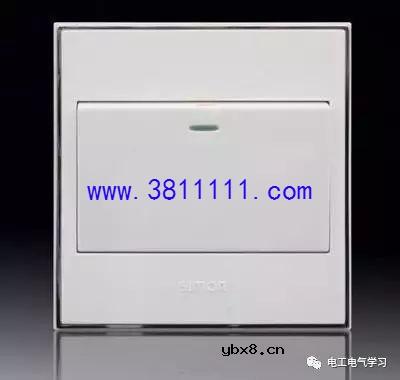

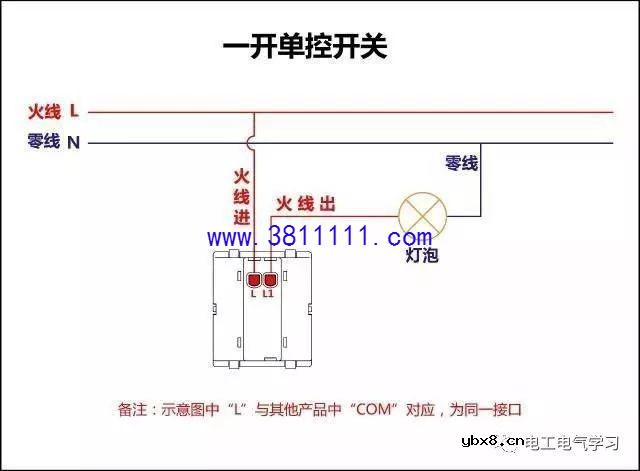

单开单控开关

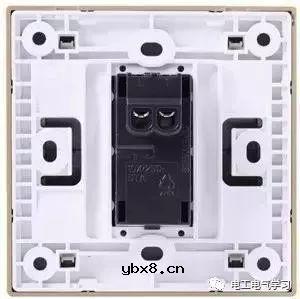

这个开关是目前最常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面

同样的两个接线柱，不过这种开关的接线柱上就有了标识。图示品牌的标注为L和L1，其它品牌有的标注为COM和L1。接线方式如下

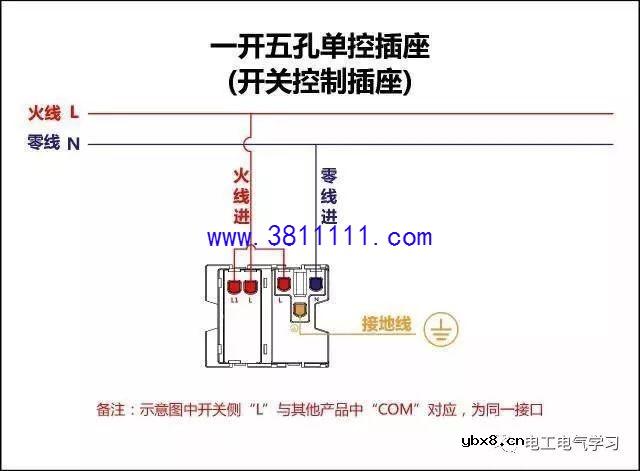

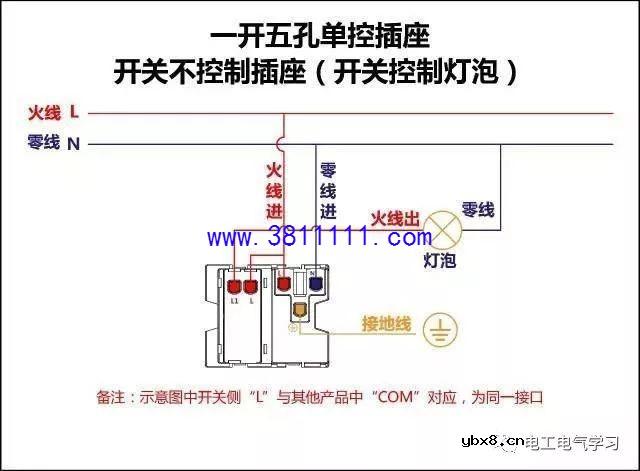

3、多开单控开关

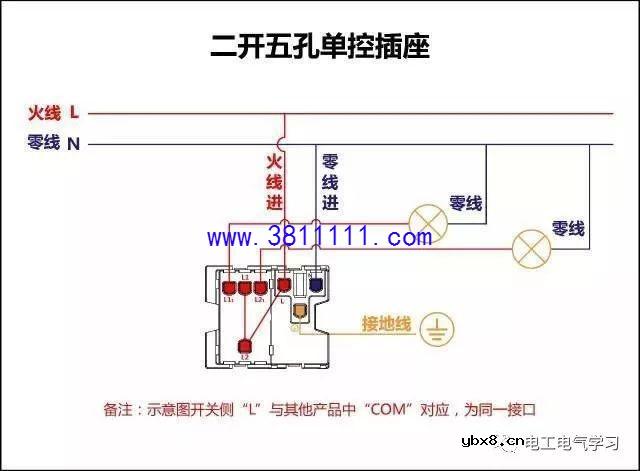

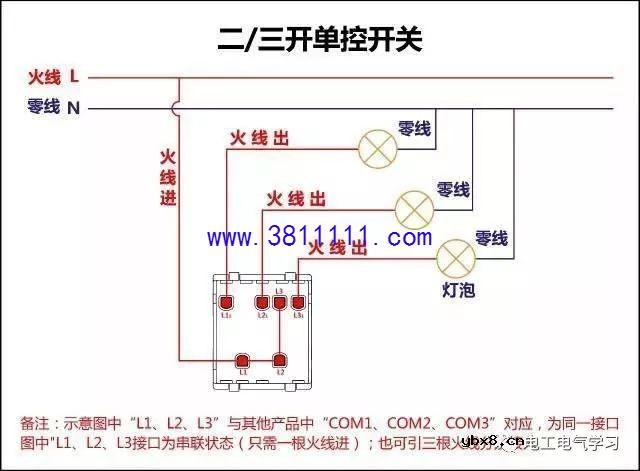

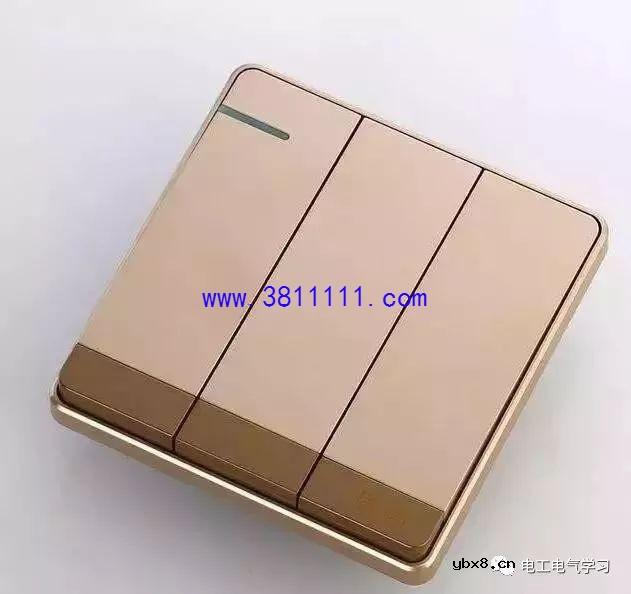

此外，还有面板上有多个按键的开关，每个按键可以控制一个灯

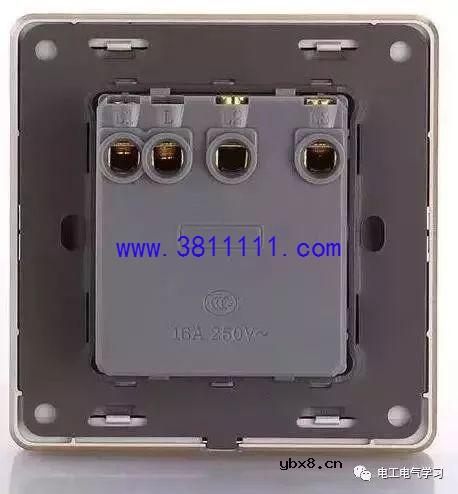

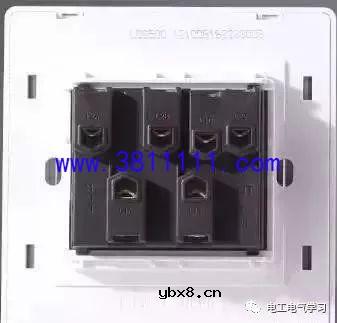

虽然外表相同，但是背面的接线柱不一样。以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱

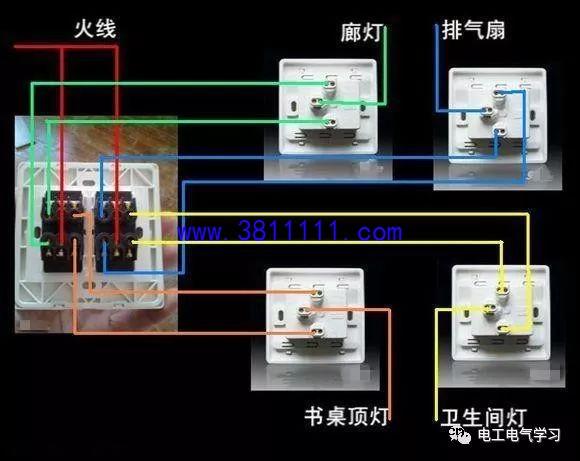

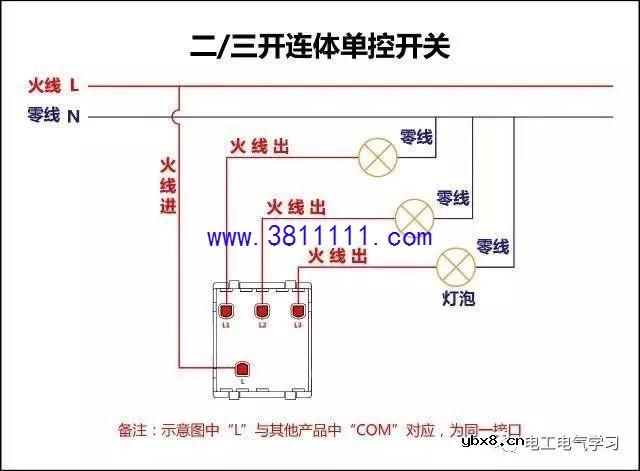

这样的开关，尽管接线柱排列不是很整齐，却也很好接。接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。接起线来可以把每两个接线柱看作一个单开单控开关接线。还有一种接线柱，是这样的

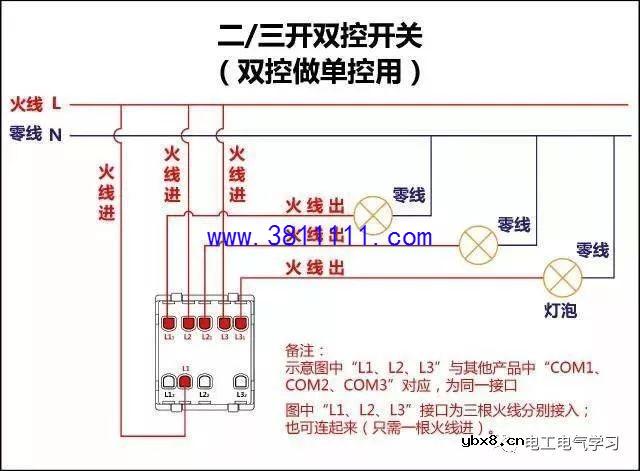

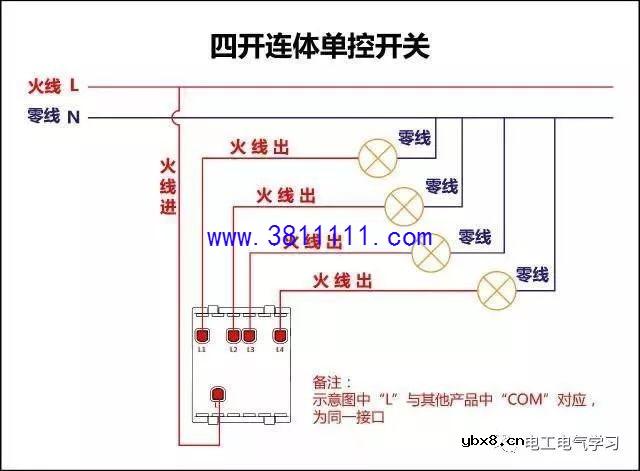

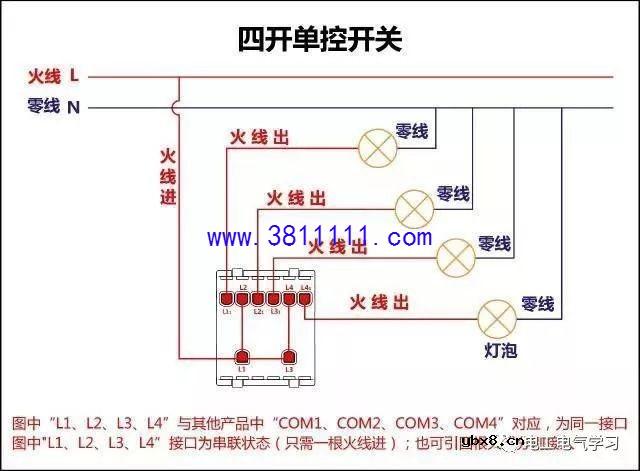

同样是三开单控，却只有四个接线柱。仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。接线方法如下

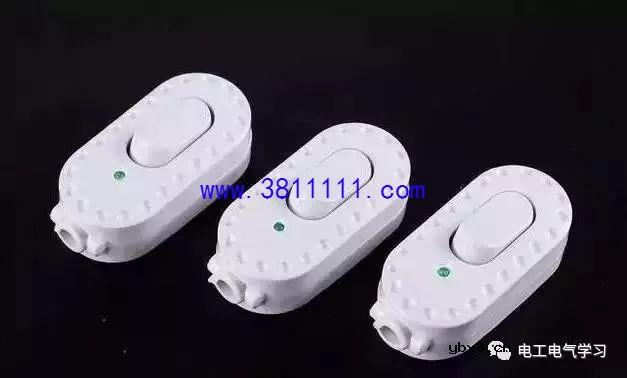

4、手捏开关

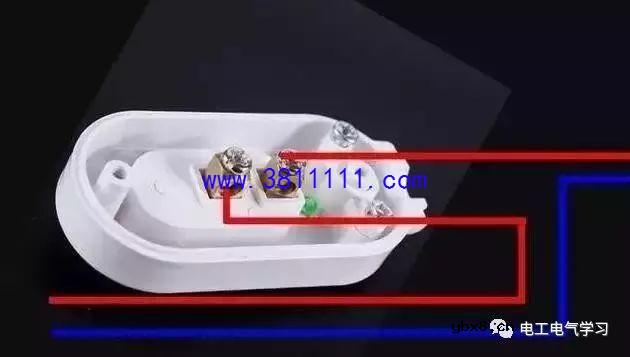

这种开关也属于电灯开关的一种。
