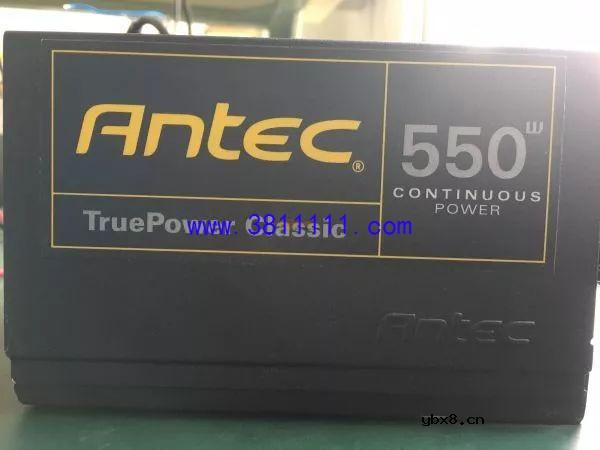

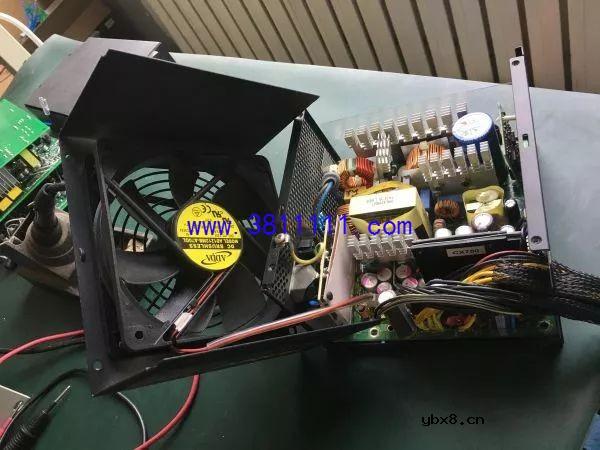

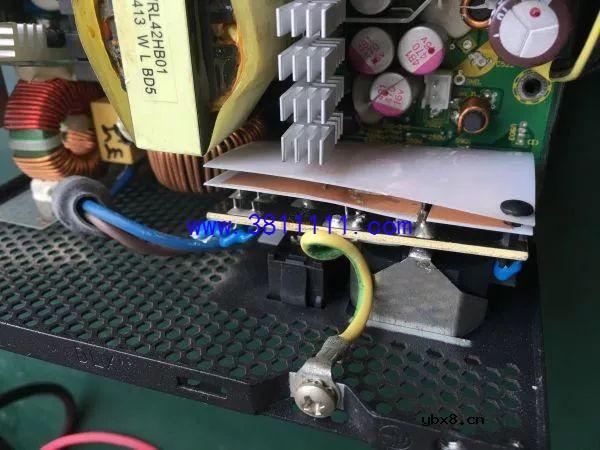

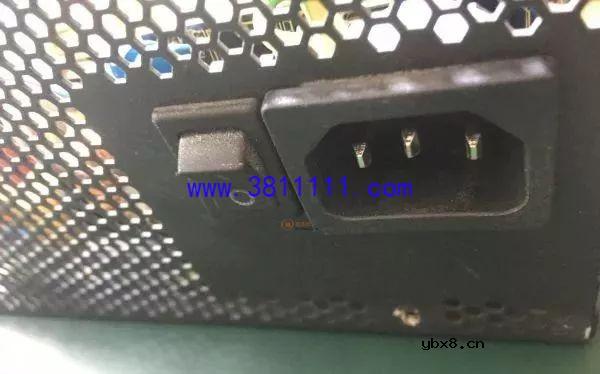

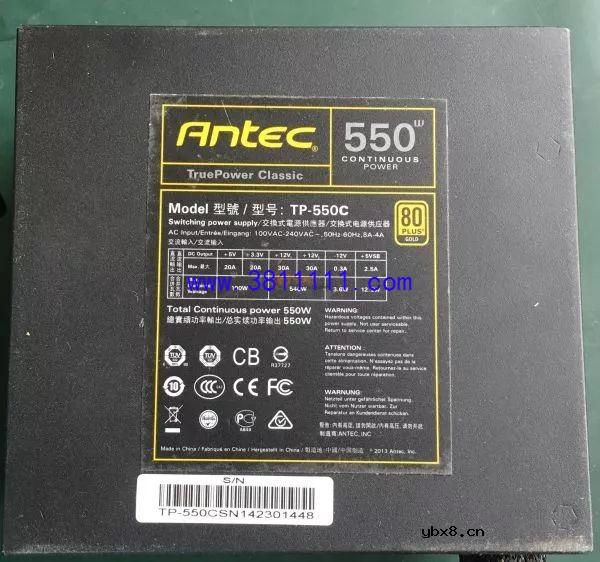

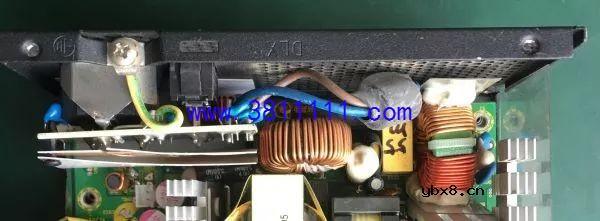

安钛克 TP-550C 电源拆解高清大图分享

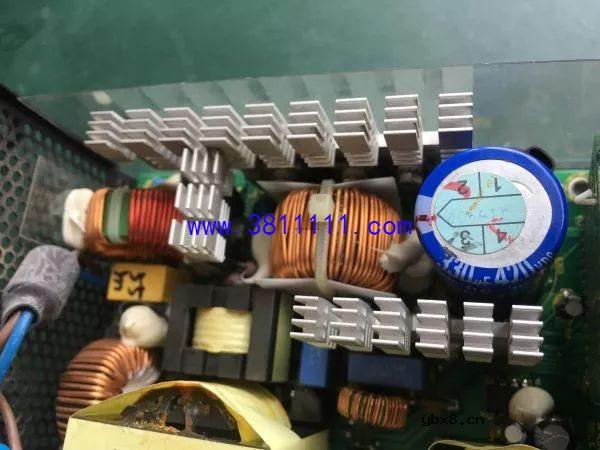

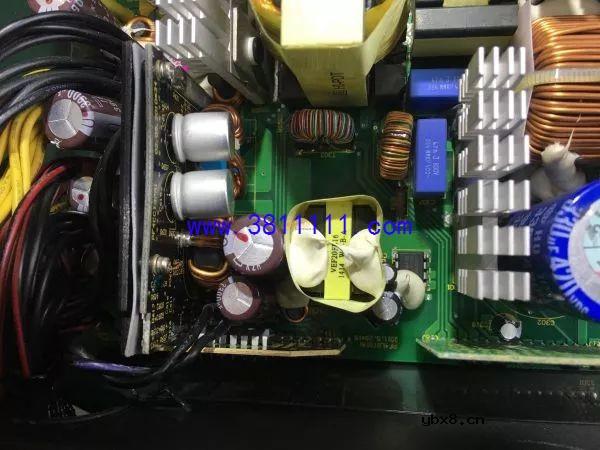

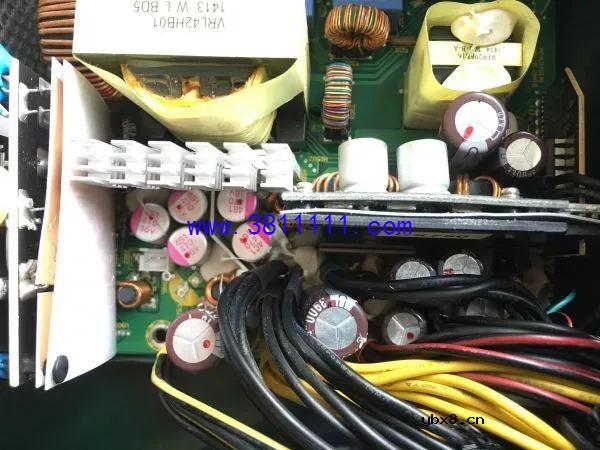

输出有一个立着的小板，滤波点解，有一部分是固态的，还有铝电解电容。

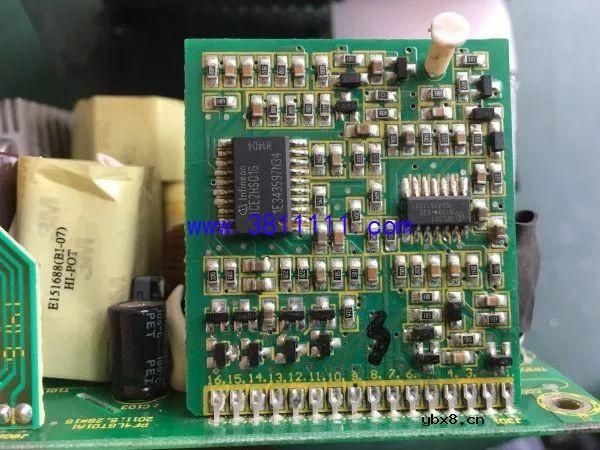

还有两个控制小板，一个板子上是PFC芯片和LLC芯片。ICE2HS01G和3PCS01，这两个芯片都是英飞凌的芯片。

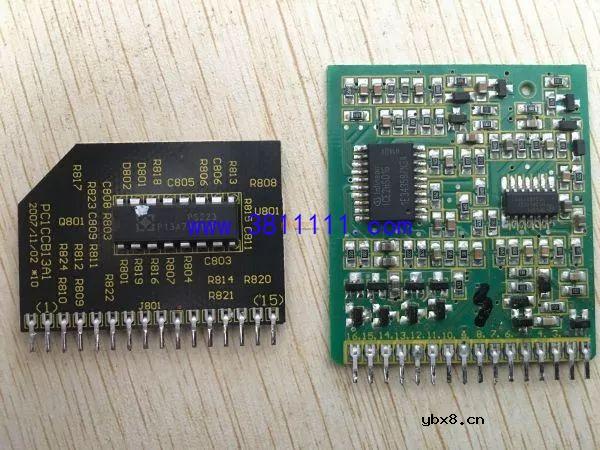

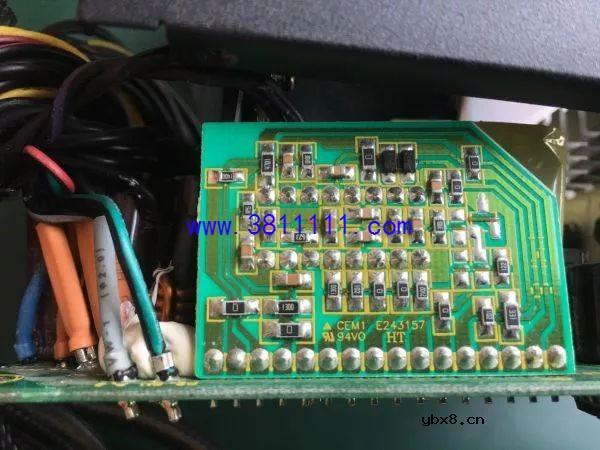

拆了两个小板，一个是前级PFC、LLC的芯片板，另一个是输出监测板。

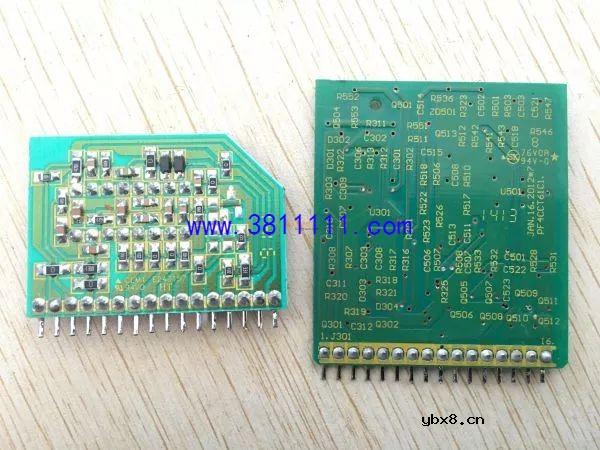

丝印都是在贴片的背面。PFC芯片3PCS01，LLC芯片ICE2HS01G。输出检测芯片PS223。

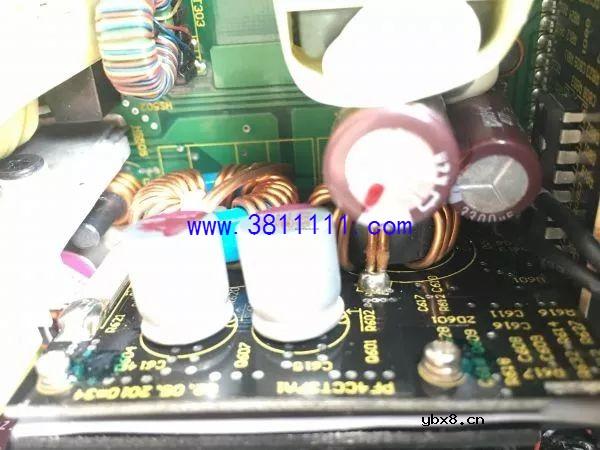

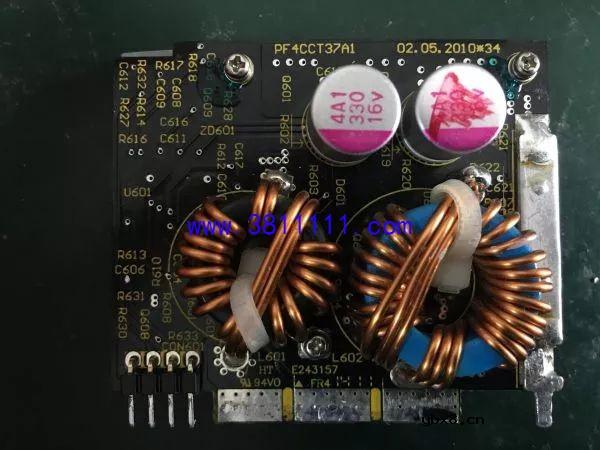

DC/DC模块拆下来了，这个模块很不好拆啊。正面，两个磁环电感，两个固态电容（输入电容）。

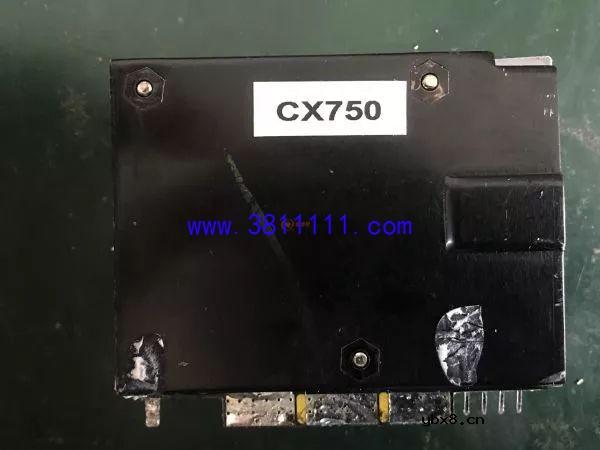

背面，一块铝散热片，PCB和散热片用螺丝固定。

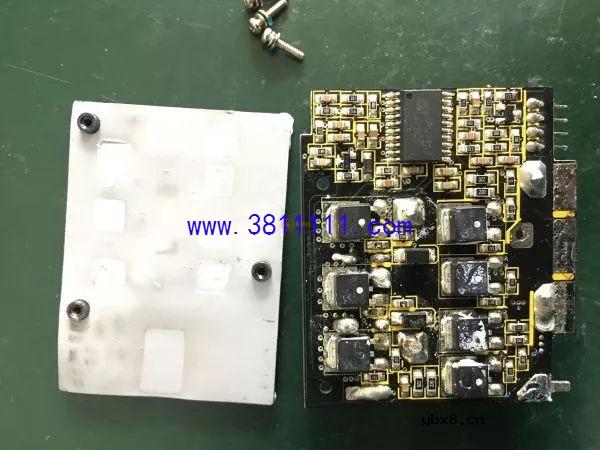

拆开固定螺丝，PCB和散热片之间油一块绝缘导热布。控制芯片是APW7159，7个贴片mos APM2558N。

mos散热方式：螺丝将MOS管平面压在有绝缘导热布的铝散热片上，mos管平面涂有导热脂。

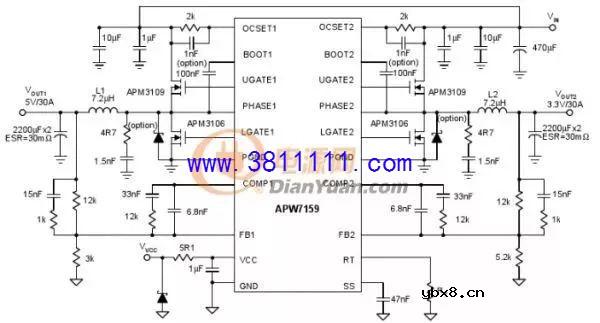

APW7159典型电路图：

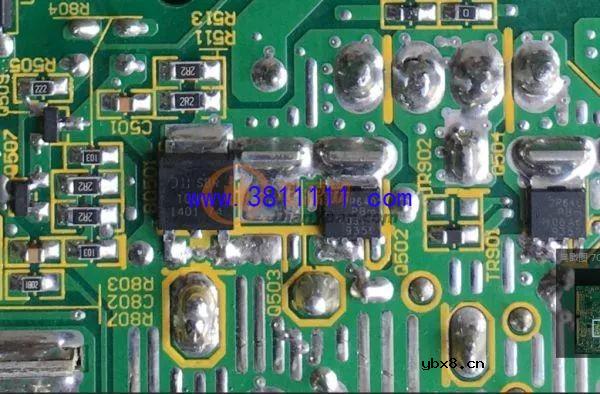

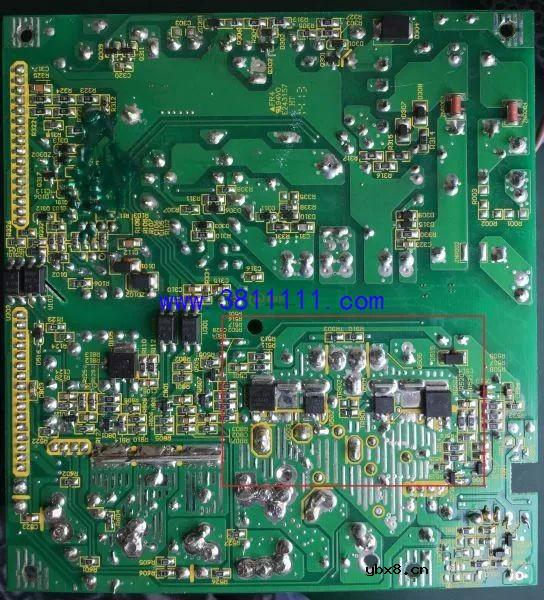

LLC的整流电路是采用二极管和MOS管并联的方式。需要开通时，二极管先开通，二极管比MOS的体二极管速度快压降小，之后MOS导通，整体是同步整流，相比较典型的同步整流电路，同步mos开通之前的损耗降低了。

PFC和LLC MOS管都是IPA50R250CP，PFC升压二极管是STTH8S06D（是超快回复不是碳化硅，有一点点失望）。上图：
