一台索佳4S4205D型液晶电视，开机后背光亮一下就灭的维修

来源:网络发布者:电工基础发布时间:2026-03-09 14:53

一台索佳4S4205D型液晶电视，开机后背光亮一下就灭。检测后发现，屏下部的灯条异常。小心翼翼地拆开屏，发现该机的背光为直下式,共有4根并联的灯条，每根灯条上有12只灯珠，如图3所示。该机灯条型号为30B420J01L0A

一台索佳4S4205D型液晶电视，开机后背光亮一下就灭。

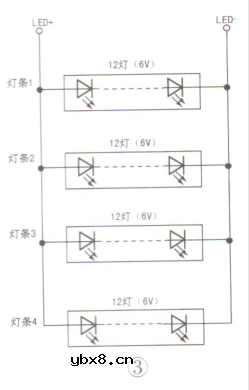

检测后发现，屏下部的灯条异常。小心翼翼地拆开屏，发现该机的背光为直下式,共有4根并联的灯条，每根灯条上有12只灯珠，如图3所示。

该机灯条型号为30B420J01L0A01PB1208081738BL042-002H，灯条长度为82cm。经测,该机灯条规格为6V,并且只有一根灯条是好的,其余3根都有不同程度的损坏。为了稳妥,决定将灯条全部换新。

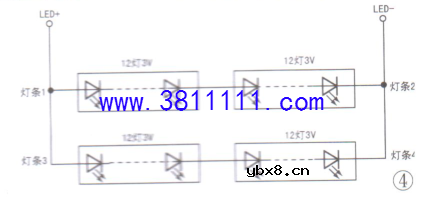

由于买不到原型号灯条,于是买了4根80cm长12灯3V灯条,新灯条的连接关系如图4所;

一台索佳4S4205D型液晶电视，开机后背光亮一下就灭的维修

接上新灯条后通电,灯珠亮。实测每根灯条电流为275mA,LED+供电为75V。因新灯条的供电与灯条相同，所以判断该机背光驱动电路的恒流是550mA(275mAx2)。为了延长新灯条的使用寿命,拆下恒流取样电阻R2070( 1.5Ω),此时实测流值降为450mA。装好液晶屏试机,一切正常。
