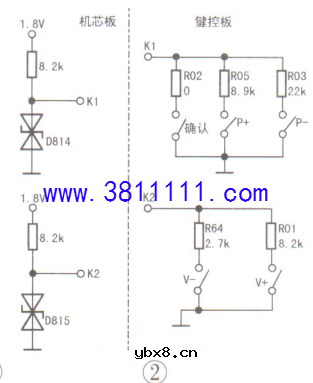

海尔LS55AL88T71型液晶彩电光标乱跑的故障检修 一台LS55AL88T71型液晶彩电,在正常收看中音量自动增加,智能主页面界面的光标乱跑。 该机采用T962主板,搭载阿里云QS智能系统。根据故障现象分析,怀疑按键有问题。该机按键是一个小摇杆,共同有5个键,如图1所示。这5个键接有不同的分压电阻, 输出K1、K2信号,相关电路如图2所示。

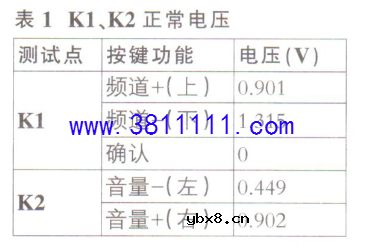

当闭合不同键时，因下拉电阻阻值不同,取出的电压不同，经CPU识别后发出对应的指令。该机K1、K2的正常电压见表1。
在故障出现时，测得K1电压为正常值1.8V，但K2电压在0.8V左右波动。 拔下本机按键后试机，故障依旧,说明主板有问题。目测主板接口没有腐蚀、潮湿漏电迹象,检查K2端所连的电阻及二极管D815,发现D815正反向都有数千欧姆阻值,判断D815损坏。拆下D815试机,故障排除。 |
