采用TP.VST69T.PB901主板的一台LE32G310G型机,开机后灰屏,伴音正常的维修

来源:网络发布者:电工基础发布时间:2026-03-09 14:51

采用TP.VST69T.PB901主板的一台LE32G310G型机,开机后灰屏,伴音正常。分析检修:上电开机,背光亮,伴音正常,判断故障部位在液晶屏或者主板上的miniLVDS信号驱动电路中。测得主板.上1.15V.3.3V.1.8V等电压均正常，转向

采用TP.VST69T.PB901主板的一台LE32G310G型机,开机后灰屏,伴音正常。

分析检修:上电开机,背光亮,伴音正常,判断故障部位在液晶屏或者主板上的miniLVDS信号驱动电路中。

测得主板.上1.15V.3.3V.1.8V等电压均正常，转向检查屏工作电压。本机液晶屏需要的VGH、VGL、VCOM、AVDD等电压由主板上的UG2(6732A )及其外围元件产生,如图10所示。

采用TP.VST69T.PB901主板的一台LE32G310G型机,开机后灰屏,伴音正常的维修

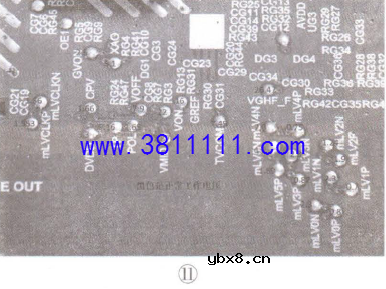

二次开机后,CPU输出高电平开机信号，QM1输出受控的5VM电压,UG20③脚得到5VM供电后进入工作状态,输出液晶屏内部TFT薄膜晶体管需要的开启电压VGH、关断电压VGL,并输出VCOM、AVDD等电压。上电，测UG2③脚5VM供电正常,VON电压为5V,VCOM电压为0V,VGH电压为3.1V,VOFF电压为0V,后3项明显异常。断开主板与液晶屏相连的排线，上电测试主板背面相关电路关键点电压,如图11所示。

采用TP.VST69T.PB901主板的一台LE32G310G型机,开机后灰屏,伴音正常的维修
