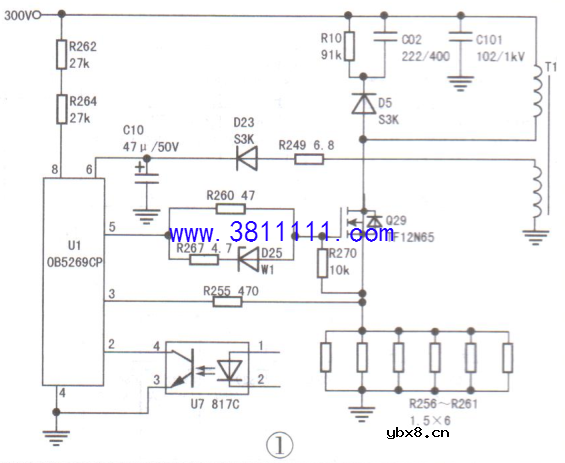

一台飞利浦43PFF5459/T3型液晶彩电，雷击后三无。 拆机检查，发现保险丝F1(3.15A )烧断,整流桥中的两只二极管D1、D3(均为RL207x2)击穿,开关管Q29的G、S极击穿,稳压二极管D25(丝印号:W1)短路,R267的阻值由4.7Ω增至1.3MΩ,电流取样电阻R256~R261的总阻值已增至10kΩ,电源芯片U1 (OB5269CP)⑤脚(PWM输出)、⑥脚(VCC )均对地短路,U1的供电整流二极管D23(丝印号:S3K)击穿,相关电路如图1所示。 将上述损坏元件全部换新后试机，故障排除。
|
