创维32E3000型淡晶电视雷击三无故障检修

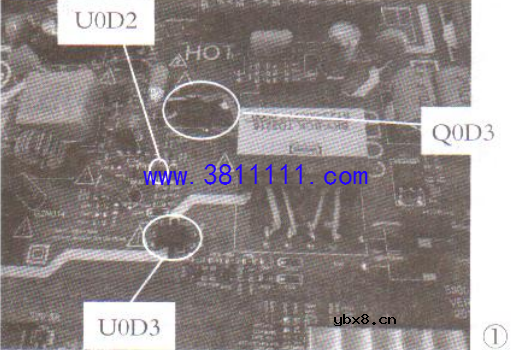

拆机,目测三合一主板(板号:5800-A3S310-OP10-VER00.10)上三端精密稳压块U0D4(AS431A)和贴片三极管Q0D4(H2X)均有炸裂痕迹。用同型号元件更换U0D4,用丝印号为“1P”的贴片三极管代换Q0D4，接下来在路测量保险丝F0D2(3.15A/250V)、整流桥中的四只二极管均正常,主滤波电容CE0D3(68μF/450V)两端的充放电电阻也正常,但开关管Q0D3(JS12N65ST)和电源集成块U0D2(5AARFJ)引脚间有短路现象。更换Q0D3、U0D2及光电耦合器U0D3(817C,见图1)后，单独给三合一主板通电，测得12V主电压和28V背光供电电压均正常。断电,将三合一主板装回电视机,恢复各接插件后通电试机,电源指示灯亮;按下“待机”键,光栅出现;输入视频信号,图.像、伴音均正常,故障排除。
