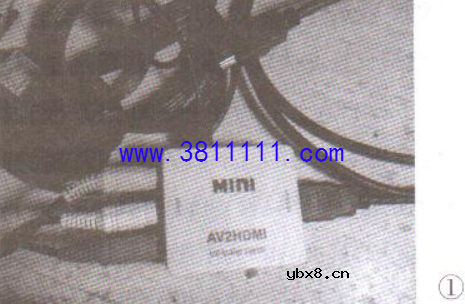

长虹LED39D7200型液晶彩电雷击三无故障检修 一台长虹LED39D7200型液晶彩电，雷击后三无。 拆机检查,发现保险管FB1(3.15A)开路,桥式整流二极管DB1.DB3(型号均为RL207)已短路。将上述损坏元件全部更换后试机,出现“长虹”厂标,但输入AV信号,屏显“无信号”。将视频插头插入分量口Y输入端，这时伴音正常,屏显黑白图像;HDMI1、HDMI2端口输入信号，图像和声音均正常。由此判断,该机AV输入电路损坏。 顺着 AV信号输入电路检查,发现主芯片U1外围3只微型贴片元件有被雷击损坏痕迹。因不知这3只元件的类型与参数，所以无法元件级维修，,购回一只AV信号转HDMI信号的小盒,外接5V电源(可用手机充电器)试机,如图1所示,图像、声音均正常。
|
