创维32E600F型液晶彩电，图像亮度闪烁的维修

一台创维32E600F型液晶彩电，图像亮度闪烁。

输入多种信号源信号进行观察，故障现象不变。拆机后观察背光闪烁。该机采用168P-P32EWM-04型电源+LED驱动二合一板，测量开关电源送到LED升压电路的+24V电压正常，监测主板CN42脚（BL-ADJUST）的直流电压在0V～3V之间变化。断开电源板上的BL-ADJUST信号连接后，测量主板CN42脚的电压仍然是时高时低变化，说明主板上的背光亮度控制电路有问题。

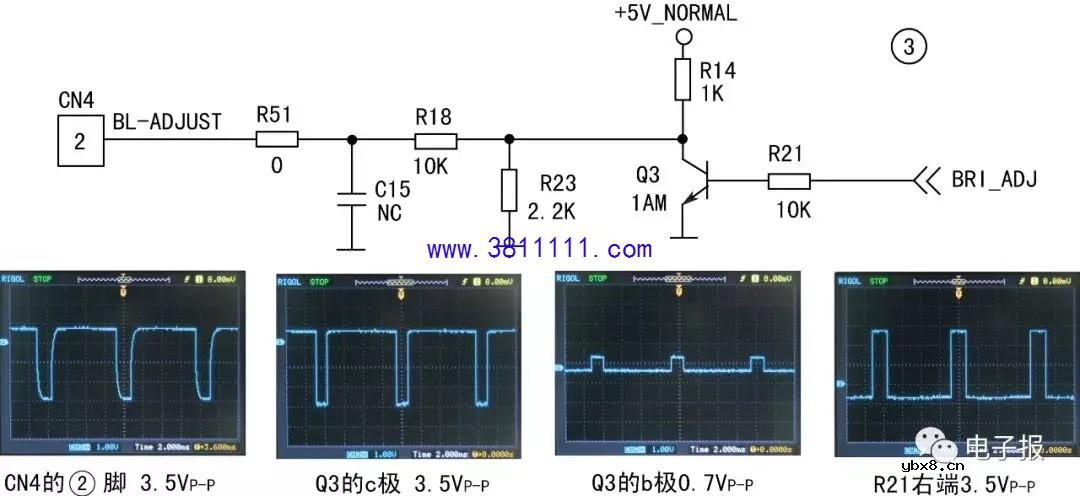

该机背光亮度控制采用PWM脉冲调光方法，主芯片输出亮度控制PWM信号（标注为BRI_ADJ），经Q3倒相后，送至主板上的插座CN4的2脚，如图3所示。用示波器测量Q3的b极和c极均有正常的信号波形，但测量插座CN4的2脚时发现波形时有时无，说明CN4的2脚至Q3 c极之间有接触不良现象。测量有关线路是通的（包括过孔），怀疑电阻R51、R18（该电阻在主板的背面）开路或虚焊，重新补焊后故障排除。
