力铭CLV82006.10型IP板电路分析与检修（三）

（紧接上期本版）

3.主电源电压输出降为0V

如果发生开机后主电源有电压输出，然后降为0V，则是主电源次级保护电路启动引起，主要检查主电源稳压电路和保护电路。常见为主电源稳压电路取样电阻变质，过热、过电压保护电路中的U102（EB1）性能不良，过流保护电路中的双运放AS358M性能不良，稳压管D109漏电等。解除保护的方法：一是将保护执行电路晶闸管CSR100的G与K极短路；二是焊开晶闸管的A极。要确定是哪个保护检测电路引起的保护，可测量隔离二极管D102正极、U102的K极电压，也可分别焊下D102、R150，如果断开哪一路后开机不再保护，则是该检测电路引起的保护。

三、逆变电路分析

逆变电路如图4所示，主要由MP1038EY（U200）振荡驱动控制电路和MOS管Q200～Q203组成的高压形成电路组成，产生800V以上交流电压，经连接器输出，点亮4根CCFL背光灯管。

1.驱动控制电路

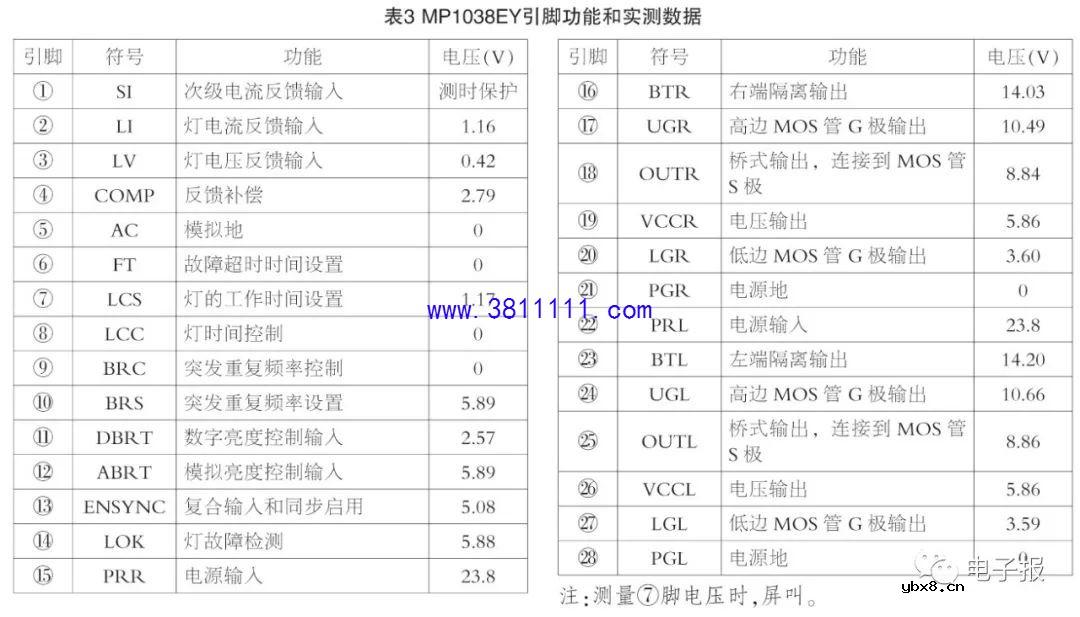

MP1038EY是CCFL背光灯驱动脉冲控制电路，它是有L和R两组激励脉冲输出功能，设有二次电流和灯电流检测、灯故障检测保护电路。MP1038EY引脚功能和参考电压见表3。

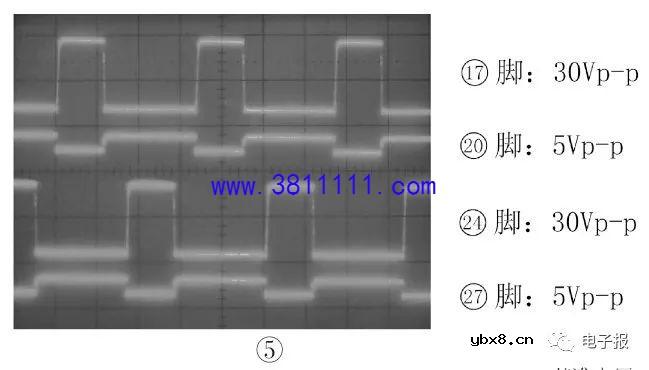

二次开机后，主电源输出+24V电压，加到U200的15、20脚，为U200供电。主板CPU输出的背光开/关控制信号BL-ON由低电平变为高电平，经CN400的10脚送入二合一电源板，经R223送到U200的13脚（同步使能控制端），U200内部振荡电路开始启动，产生振荡脉冲，经内部移相控制和驱动电路变换整形后，从17，20，和24,26脚输出PWM脉冲信号，送到高压形成电路。17，20，和24,26脚输出的PWM脉冲信号波形如图5所示。

U200的7脚外接R、C元件决定U200内部振荡频率，U200的19、26脚输出6V左右的IC-VCC基准电压，为U200内外电路供电。

2.高压形成电路

高压形成电路采用全桥功率放大电路，主要由Q200～Q203、T300～T303构成。变压器T300～T303的初级绕组分别串联一只谐振电容C300、C301、C302、C303（这些电容又常称为正弦化电容），4只变压器的初级回路并联在一起。功率放大电路的工作电压来自于主电源输出的24V电压。4只变压器电路结构相同，下面以T301这路为例。

控制芯片U200输出的PWM脉冲信号送到Q200～Q203的G极，驱动Q203和Q200、Q202和Q201轮流导通与截止。当Q203和Q200同时导通（Q202和Q201截止）时，24V电压经Q203的D、S极，T200的1－2绕组、T301的1－2绕组，电容C301及Q200的D、S极到地，形成电流回路；当Q202和Q201同时导通（Q203和Q200截止）时，24V电压经Q201的D、S极，电容C301、T301的2－1绕组，T200的2－1绕组及Q202的D、S极到地，形成电流回路。在T300～T303中产生感应电压，二次侧产生800V以上交流高压，经连接器输出，点亮背光灯管。
