工地临时用电设备的安装技能

工地临时用电设备的安装技能

工地临时用电系统中的设备主要包括配电变压器及周边设备（电源）、总配电箱、分配电箱及开关箱等。下面分别介绍这些设备的安装技能。

1　配电变压器及周边设备的安装

配电变压器、跌落式高压熔断器、避雷器、接地装置等构成了工地临时用电系统的电源部分，安装时需要配合安装和连接。

（1）配电变压器的安装

配电变压器需要安装在电杆的架台上，安装时，通常需要借助起重机将其吊起，安放在架台上，并进行固定。

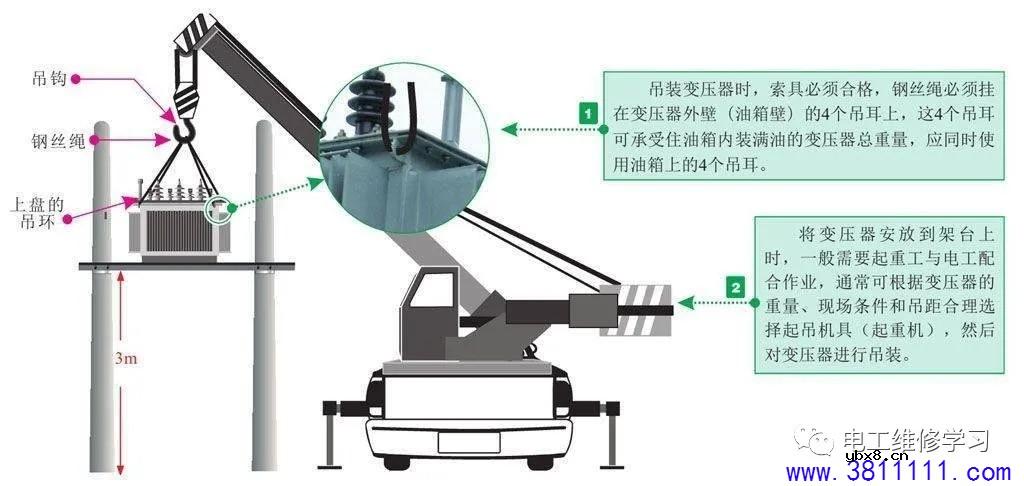

配电变压器的安装

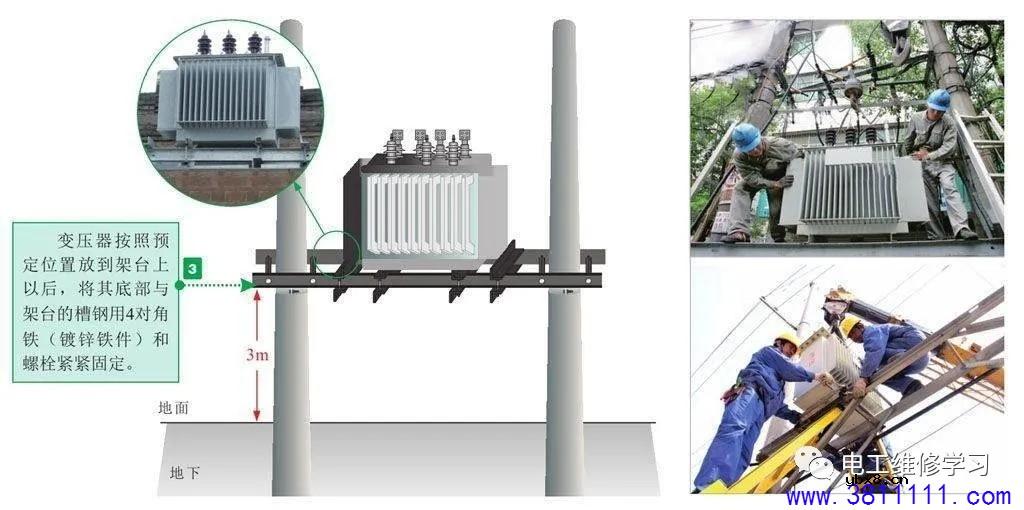

配电变压器的安装（续）

（2）跌落式高压熔断器的安装

跌落式高压熔断器主要由绝缘支架、熔断器熔体等构成，安装在配电变压器高压侧或输送给分支的线路上，具有短路保护、过载及隔离电路的功能。

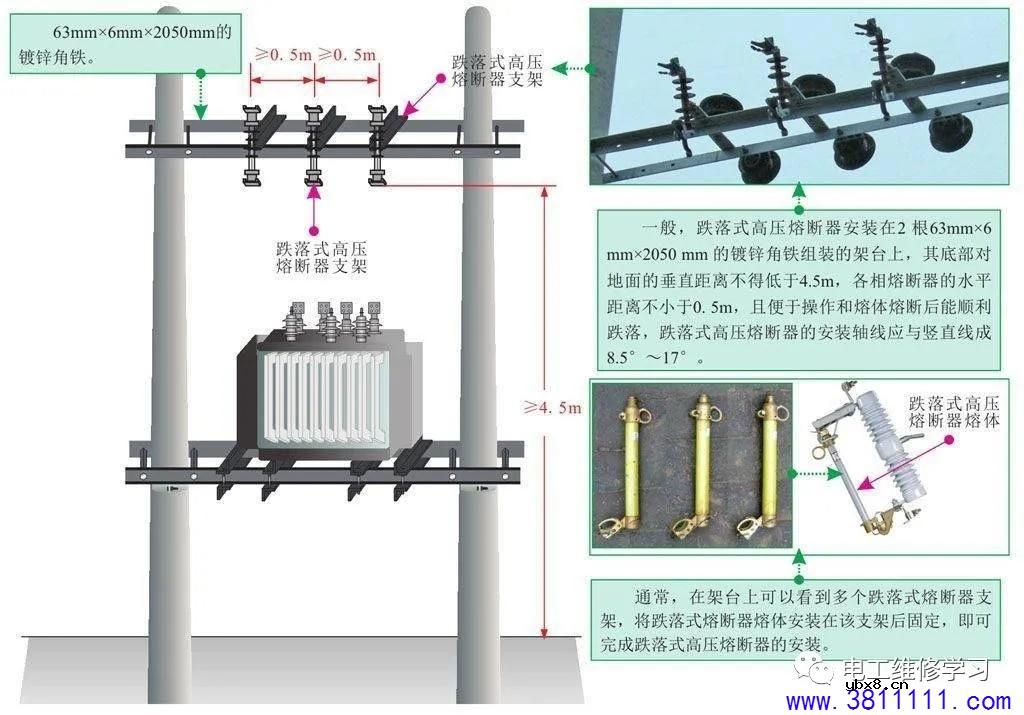

跌落式高压熔断器的安装

值得注意的是，跌落式高压熔断器的熔体按配电变压器内部或高、低压出线发生短路时能迅速熔断的原则进行选择。

熔体的熔断时间必须小于或等于0.1s。通常，配电变压器容量在100kVA及以下时，跌落式高压熔断器的熔体额定电流按变压器高压侧额定电流的2～3倍选择；变压器容量在100kVA以上时，跌落式高压熔断器的熔体额定电流按变压器高压侧额定电流的1.5～2倍选择。

（3）避雷器的安装

避雷器是配电变压器中必不可少的防雷装置，一般高压侧避雷器应安装在高压熔断器与变压器之间，通常安装在一根63mm×6mm×2050mm的镀锌金属横担上。

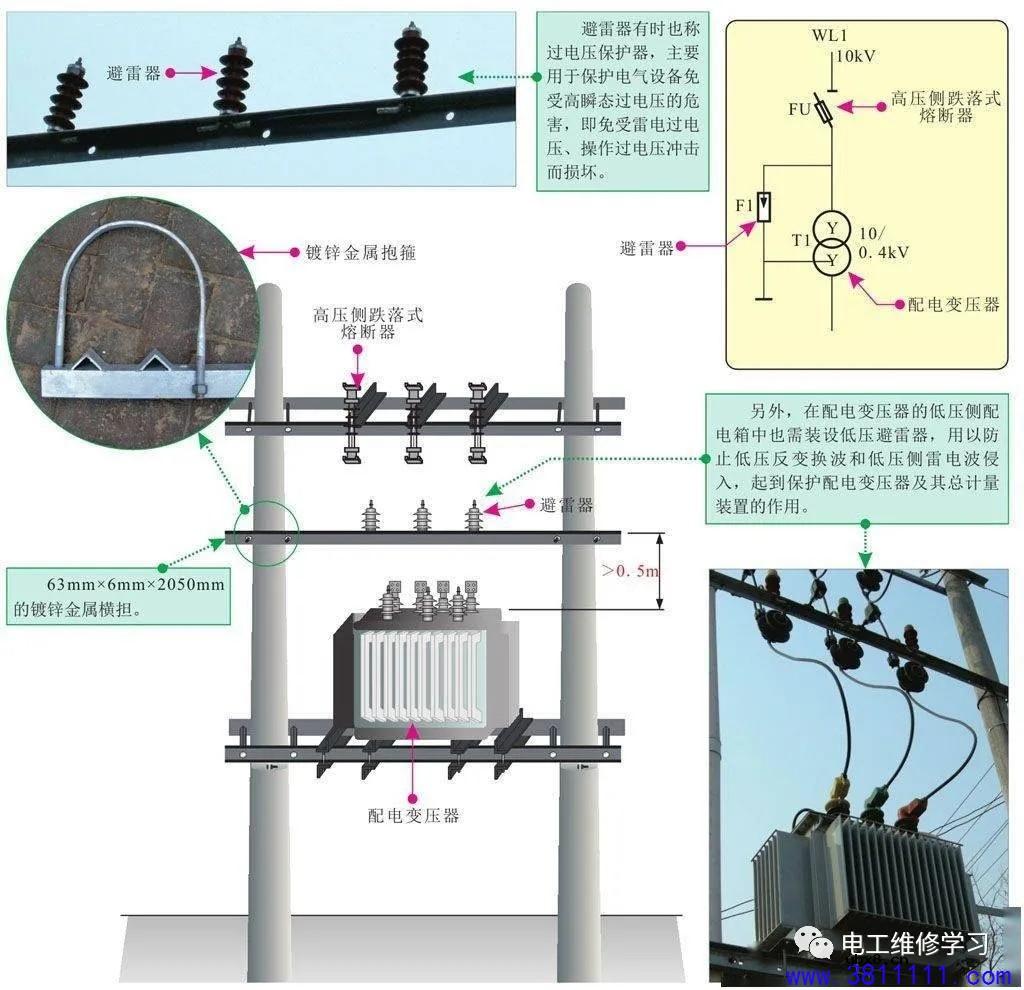

避雷器的安装

（4）接地装置的安装

接地装置主要由接地体和接地线组成。通常，直接与土壤接触的金属导体被称为接地体；电气设备与接地线之间连接的金属导体被称为接地线。接地装置的安装包括接地体的安装和接地线的安装两部分。

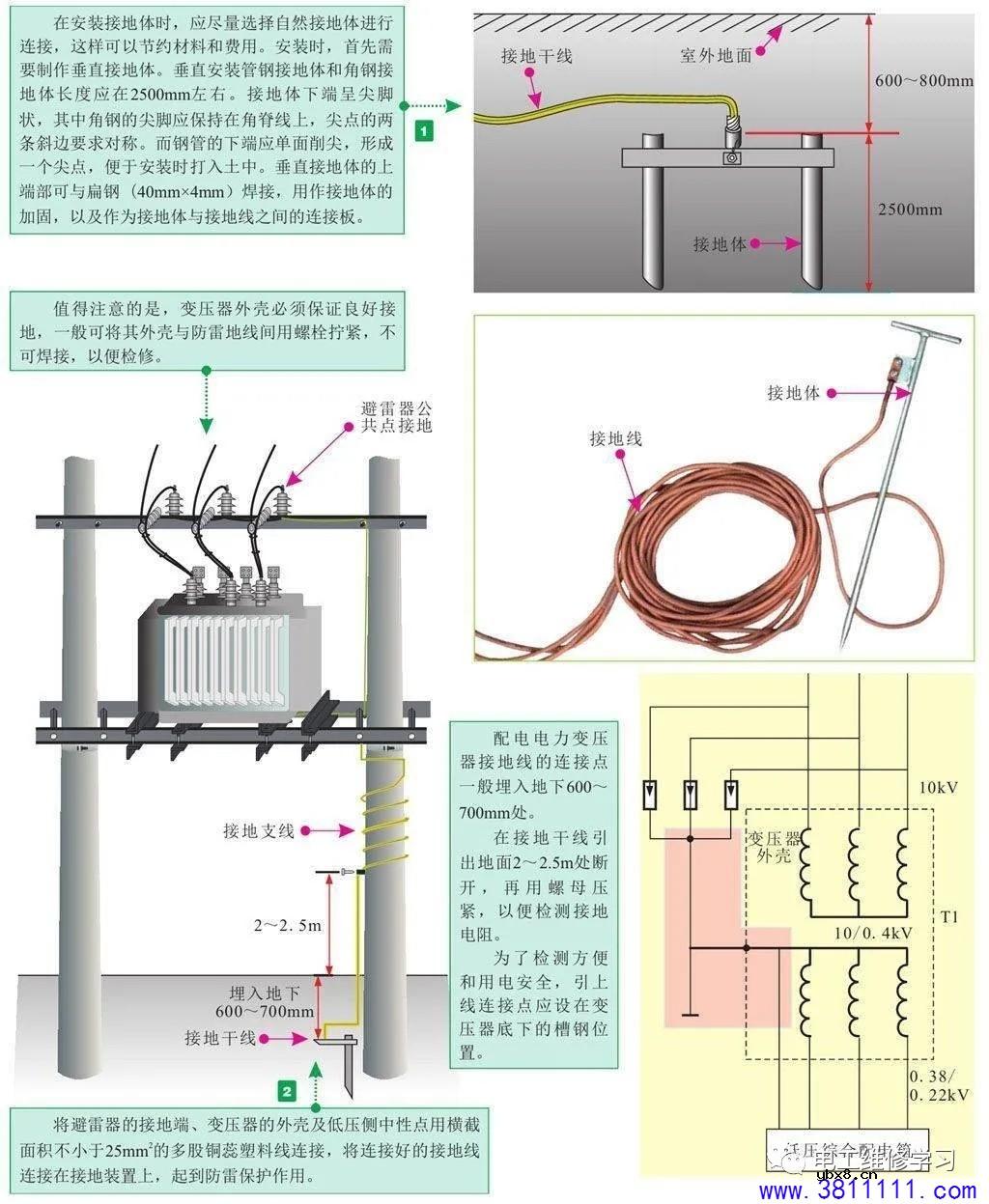

接地装置的安装

2　总配电箱的安装

总配电箱主要用于与配电变压器输出侧的连接，通常为标准统一的低压综合不锈钢配电箱，一般安装于配电变压器架台下侧。

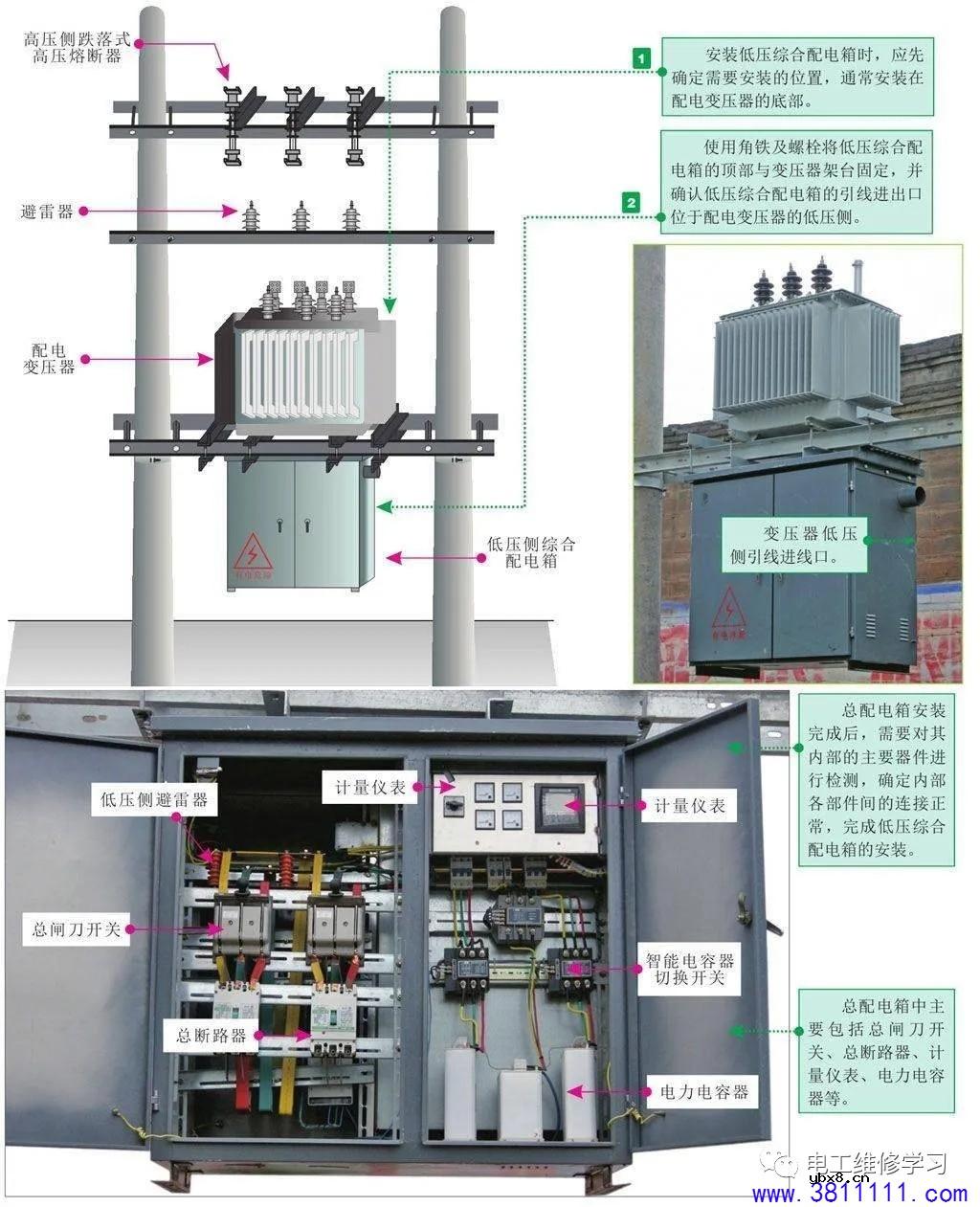

总配电箱的安装

配电变压器及相关配电装置、总配电箱安装好后，接下来需要使用相应规格的导线将这些装置连接起来。

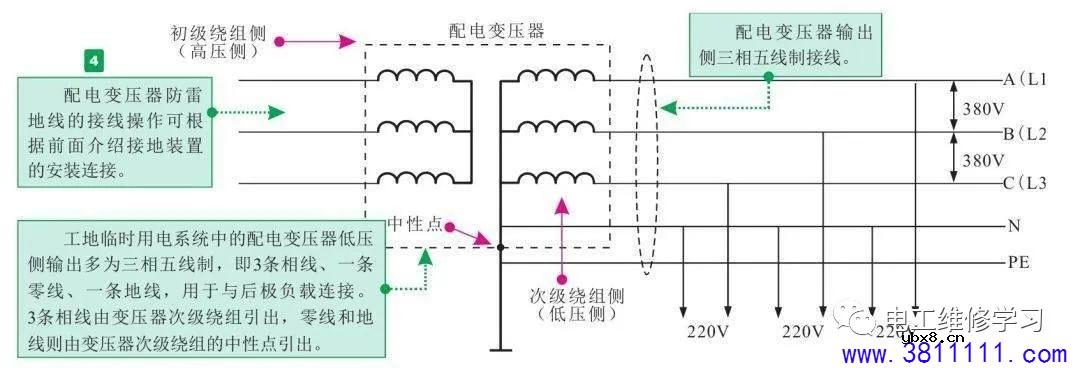

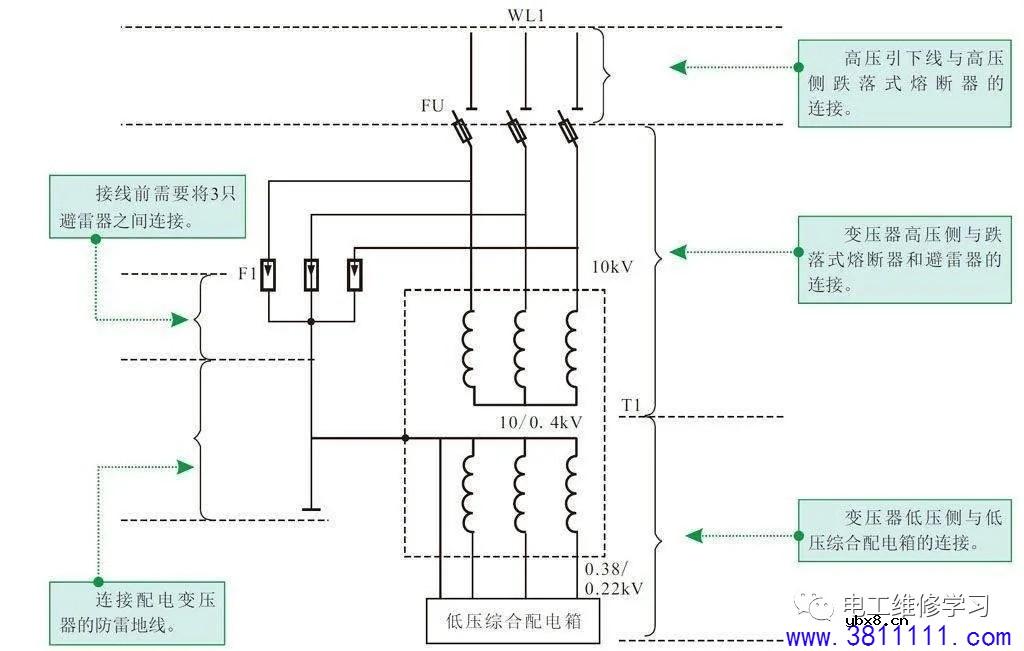

配电变压器与相关设备接线示意图

配电变压器与相关设备接线之前，需要先将避雷器两两之间连接，再与接地装置引线相连接，避雷器之间的连接线通常为横截面积不小于25mm2的多股铜芯塑料线

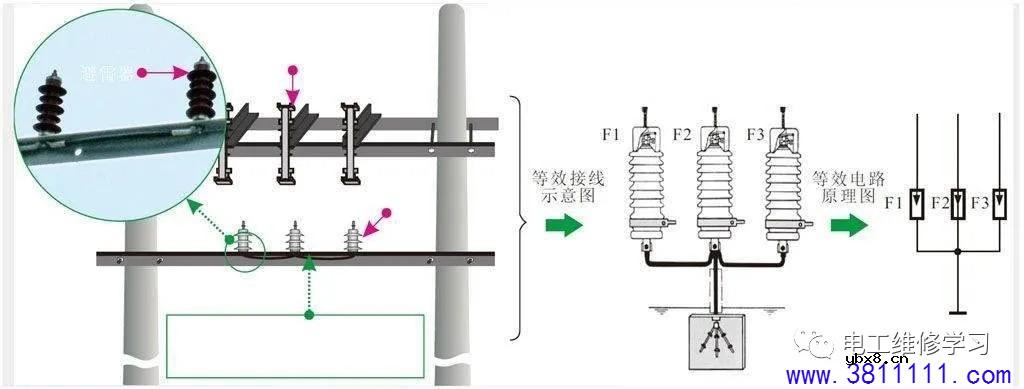

避雷器之间的接线操作

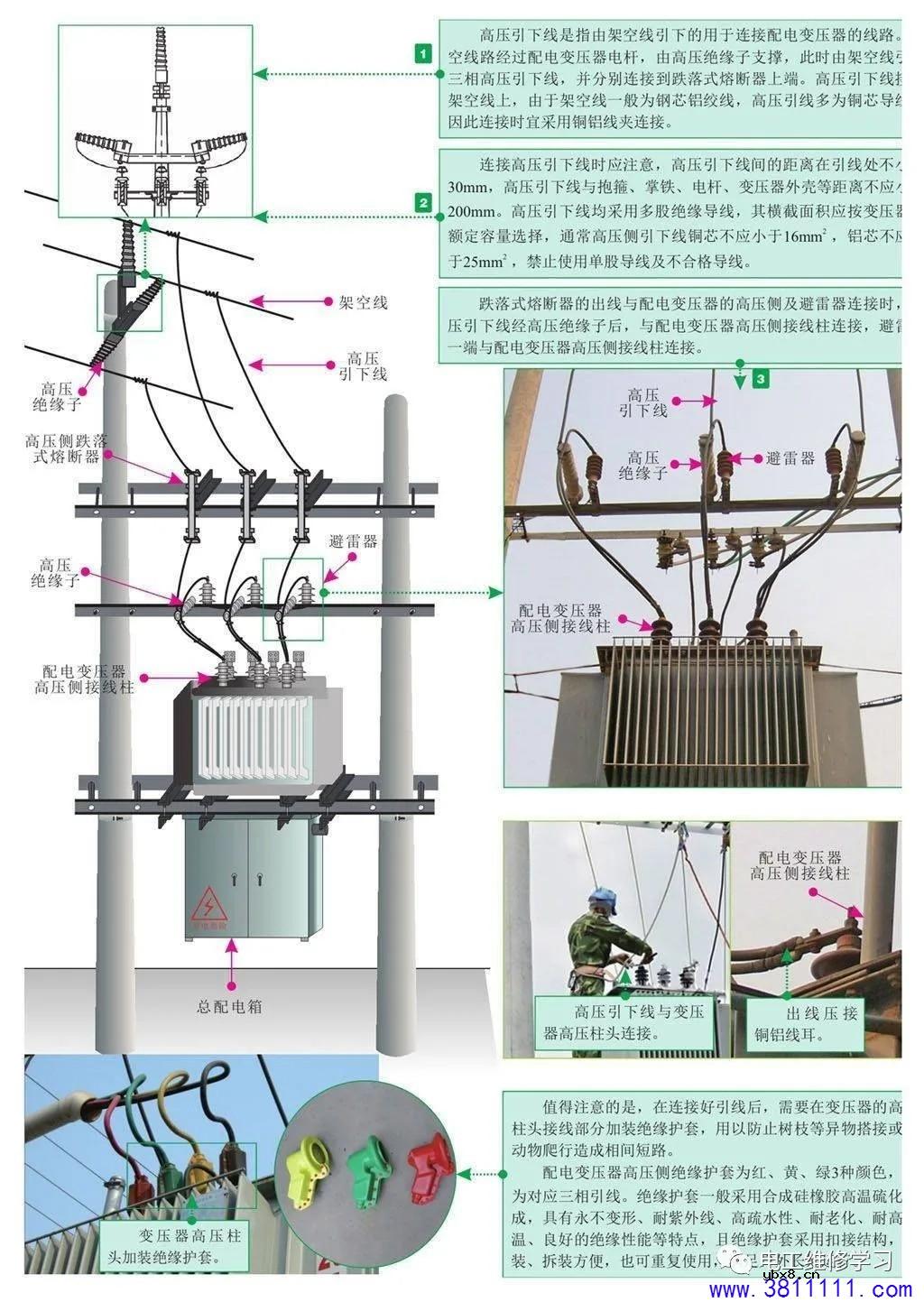

避雷器之间接线完成后，接下来需要按供电关系，将高压引下线与跌落式熔断器、避雷器、配电变压器及总配电箱连接。图为配电变压器与相关设备的接线。

配电变压器与相关设备的接线
