尊卓牌电热水壶不工作故障检修1例

来源:网络发布者:电工基础发布时间:2026-03-09 13:43

故障现象：一把顺德产尊卓牌电热水壶烧坏，用户反映通电后不工作，能闻到浓重的焦糊味。分析与检修：通过故障现象分析，说明内部有元器件烧毁。拆开后察看，发现控制线路板已烧毁，元器件除了电位器外全部损坏，如

故障现象：一把顺德产尊卓牌电热水壶烧坏，用户反映通电后不工作，能闻到浓重的焦糊味。

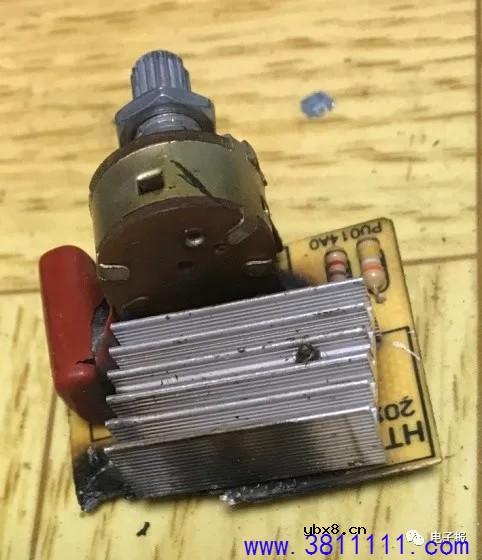

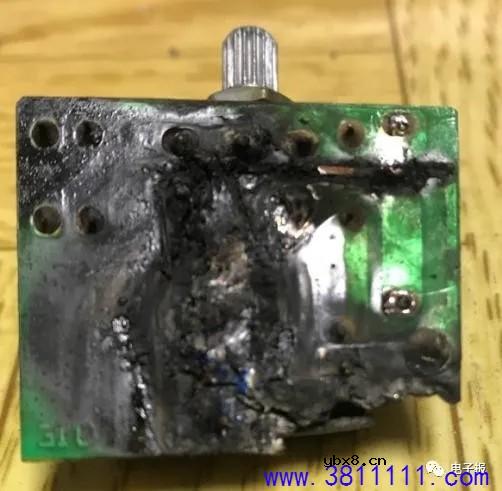

分析与检修：通过故障现象分析，说明内部有元器件烧毁。拆开后察看，发现控制线路板已烧毁，元器件除了电位器外全部损坏，如图1、2所示。

尊卓牌电热水壶不工作故障检修1例

图1

尊卓牌电热水壶不工作故障检修1例

图2

察看线路板残骸，发现该电路板上共有6只元件。散热片下面是一只双向可控硅（双向晶闸管），所以该电路为典型的双向二极管触发可控硅调压电路，如图3所示。

尊卓牌电热水壶不工作故障检修1例

图3

图3中的Kt是一只150℃型温控开关，固定在壶底加热盘上，用于过热保护，经检查其工作正常。K0采用的是一只250KΩ的电位器（内含电源开关）做电源开关及调压控制。R3（4.7k）用于降压保护，以免电位器触头滑到最下端时电压全部加到DB上。

电源开关KO闭合后，随着电容C的充放电使得双向触发管DB反复导通，触发双向可控硅BCR（BTB16）导通，让负载RL通电加热。调整电位器W，改变充电电阻的大小，也就改变了C的充电时间，使DB导通时间发生变化，改变了BCR的导通角，也就改变了RL供电电压的大小，实现了调温的目的。

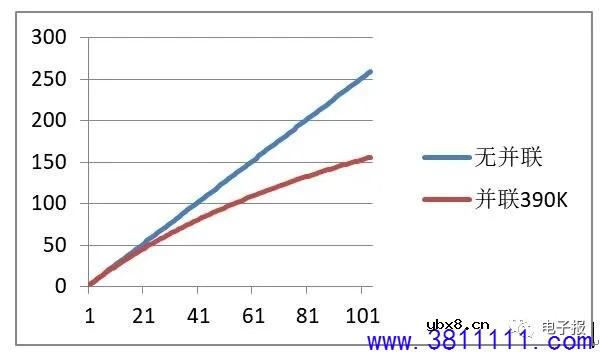

R2（390k）并联在电位器控制回路中，其用途非常有特点，它既可以从W、R3支路中分走一部分充电电流，减轻电位器触头的负担，又可以让电位器触头变化时整个充电回路等效电阻变化变得平缓，从而使调压后的输出电压的变化趋于平坦，如图4所示（纵轴为等效电阻值，横轴为滑动幅度）。通过图4可以看出，有无R2时W的触头从下往上滑时等效电阻值的变化。
