尊卓N5型便携电热水杯不加热故障检修

来源:网络发布者:电工基础发布时间:2026-03-09 12:07

尊卓N5型便携电热水杯不加热故障检修该机实绘电路如图1所示。测量主板和显示控制板之间的排线,发现5V供电电压为0V。单独给显示板5V供电,显示正常;操作按键,显示内容相应变化,说明CPU电路正常,问题出在5V供电电路。

尊卓N5型便携电热水杯不加热故障检修

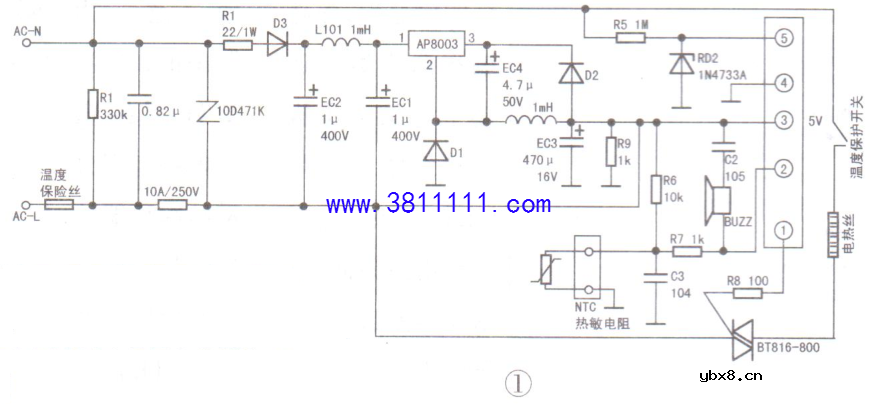

该机实绘电路如图1所示。测量主板和显示控制板之间的排线,发现5V供电电压为0V。单独给显示板5V供电,显示正常;操作按键,显示内容相应变化,说明CPU电路正常,问题出在5V供电电路。

该热水杯的5V供电电路由非隔离降压芯片AP8003及外围元件组成。检测该电路，发现限流电阻R1开路。将其换新后试机，R1又烧坏，电感L101也烧断。检查AP8003外围元件，发现电容EC4已无容量。考虑到原厂家在电路板两侧都涂有厚厚的热熔胶，以固定元件,这样会使得电容因降温效果差而提前老化,于是将EC1~EC4全部换为ESR值小的优质电容。更换R1及L101后试机，故障排除。
