放大电路的三种组态的识别与比较，放大电路的三种组态的特点与用途

　　放大电路的三种组态分为共基，共集，共射三种组态。放大电路里通常是晶体三极管、场效应管、集成运算放大器等，这些器件也称为有源器件。放大电路的三种组态判别以输入、输出信号的位置为判断依据：信号由基极输入，集电极输出——共射极放大电路；信号由基极输入，发射极输出——共集电极放大电路；信号由发射极输入，集电极输出——共基极电路。放大电路的三种组态如何判别，怎么做三种组态比较，放大电路的三种组态有什么特点和用途。

　　共射基本放大电路

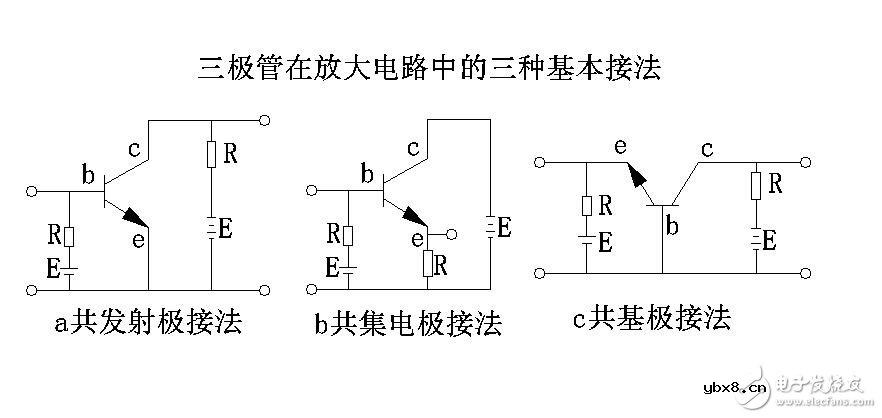

　　一个晶体三极管可以看作为一个双口有源网络，由于晶体三极管只有三个极端，因此其中必须有一个极端作输入和输出的公共端。如果以其中发射极e作为输入和输出的公共端，基极b作为输入，集电极c 作为输出，则该放大电路称为共射放大电路。相应地以基极b作为输入和输出公共端，发射极e作为输入，集电极c 作为输出的称为共基放大电路。以集电极c 作为输入和输出公共端，基极b作为输入，发射极e作为输出的称为共集放大电路。这称为晶体三极管放大电路的三种基本放大组态。放大电路三种基本组态

　　（a）共射放大电路 （b）共基放大电路 （c）共集放大电路

　　1、三种组态的判别

　　以输入、输出信号的位置为判断依据：

　　信号由基极输入，集电极输出——共射极放大电路

　　

　　信号由基极输入，发射极输出——共集电极放大电路

　　

　　信号由发射极输入，集电极输出——共基极电路

　　

　　2、三种组态的比较

　　

　　3、三种组态的特点及用途

　　共射极放大电路：

　　电压和电流增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有很大关系。适用于低频情况下，作多级放大电路的中间级。

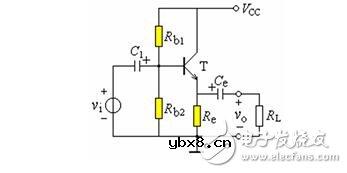

　　共集电极放大电路：

　　只有电流放大作用，没有电压放大，有电压跟随作用。在三种组态中，输入电阻最高，输出电阻最小，频率特性好。可用于输入级、输出级或缓冲级。

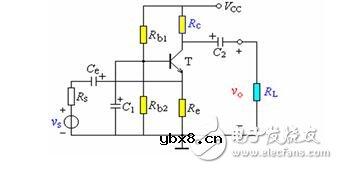

　　共基极放大电路：

　　只有电压放大作用，没有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关。高频特性较好，常用于高频或宽频带低输入阻抗的场合，模拟集成电路中亦兼有电位移动的功能。
