三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关。
晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。
本文主要详细介绍三极管9013 9014 跟8050之间的区别,跟随小编一起来了解一下。

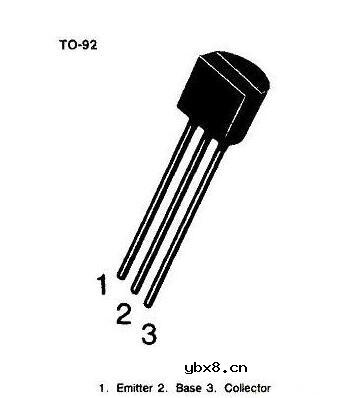

9013、9014均为NPN型三极管,最大耗散功率Pcm为0.625W;最大集电极电流Icm为0.5A;集电极-基极击穿电压为45V。管脚示意图如下:

1、9013 结构:NPN
集电极-发射极电压 25V
集电极-基电压 45V
射极-基极电压 5V
集电极电流 0.5A
耗散功率 0.625W
结温 150℃
特怔频率最小:150MHZ
放大倍数:D64-91 E78-112 F96-135 G122-166 H144-220 I190-300
2、9014 结构:NPN
集电极-发射极电压 45V
集电极-基电压 50V
射极-基极电压 5V
集电极电流 0.1A
耗散功率 0.4W
结温 150℃
特怔频率最小:150MHZ
放大倍数:A60-150 B100-300 C200-600 D400-1000
8550是一种常用的普通三极管。
它是一种低电压,大电流,小信号的PNP型硅三极管。
1、三极管8050结构
集电极-基极电压Vcbo:-40V
工作温度:-55℃ to +150℃ 和8050(NPN)相对
三极管8050的主要用途:开关应用,射频放大
8050是常用的NPN小功率三级管,下面是的8050引脚图参数资料。

2、8050三级管参数
类型:开关型
极性:NPN
材料:硅
最大集存器电流(A):0.5 A
直流电增益:10 to 60
功耗:625 mW
最大集存器发射电(VCEO):25
频率:150 KHz
3、常用的8050三级管
PE8050 硅 NPN 30V 1.5A 1.1W
3DG8050 硅 NPN 25V 1.5A FT=190 *K
2SC8050 硅 NPN 25V 1.5A FT=190 *K
MC8050 硅 NPN 25V 700mA 200mW 150MHz
CS8050 硅 NPN 25V 1.5A FT=190 *K
S9013 9014属于低频放大三极管(50V 0.1A 0.4W);S8050 属于高频放大三极管(40V 0.5A 0.6W);都是前级放大管,两者可以互换。
9013/9014/8050的基本参数:最大功耗Pcm为0.6/0.4/1W,最高工作电压Uceo为25/45/25V,最大工作电流Icm为0.5/0.1/0.8(1.5)A。
8050属于低频三极管,其工作频率不会超过9013和9014。
