采用热敏电阻构成的超温报警器电路

　　热敏电阻最主要的应用是作为温度检测元件的，温度检测通常采用的是负温度系数的热敏电阻，也就是NTC。像是常用的家用电器，比如电饭锅、电磁炉等，都会用到热敏电阻。

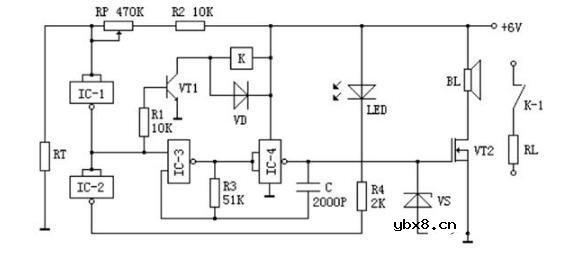

　　上图是一个由热敏电阻作为温度检测元件构成的超温报警器电路。

　　其工作原理为：当环境或者被检测的温度较低时，热敏电阻RT的阻值较高，此时逻辑门IC-1的输入端为高电平，经过IC-1反相后为低电平，此时三极管VT1的基极为低电平，VT1截止，继电器不动作；经IC-2反相后输出为高电平，LED不发光；IC-3输入端为低电平，由IC-3及IC-4组成的振荡电路不工作，扬声器无声音输出。

　　当温度上升时，RT的阻值减小，当温度上升到一定值时，IC-1的输入端变为低电平，经反相后输出高电平，此时三极管VT1的基极为高电平，三极管导通，继电器线圈得电动作，控制后面的负载工作；经IC2反相后输出低电平，LED发光；IC-3输入端为高电平，振荡器工作，扬声器发出声音报警。
