二相步进电机驱动电路设计图

来源:网络  发布者:电工基础  发布时间:2026-03-07 14:54
  介绍了BYG通用系列二相步进电机最常采用的的单极性和双极性2种驱动电路的设计方案,从原理上体现了二相步进电机的控制方法,增加了步进电机驱动电路设计的灵活性。二相步进电机的单极性和双极性2种驱动电路设

  介绍了BYG通用系列二相步进电机最常采用的的单极性和双极性2种驱动电路的设计方案,从原理上体现了二相步进电机的控制方法,增加了步进电机驱动电路设计的灵活性。二相步进电机的单极性和双极性2种驱动电路设计都采用了一片可在线编程单片机AT89S52作为控制器,由达林顿功率管TIP142组成的电路作为驱动器,电路结构简单,设计思路清晰。同时,比较分析了单极性和双极性这2种常用驱动电路设计方案的特点、区别及在应用中的选择方法。

  单极性驱动电路图

二相步进电机驱动电路设计图

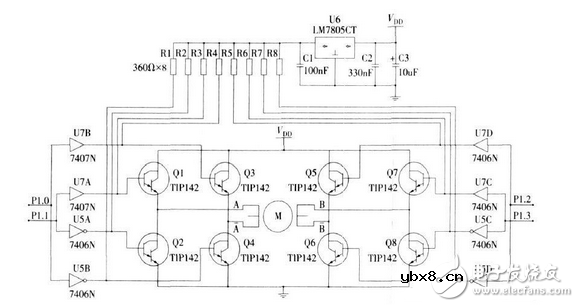

  双极性驱动电路图

二相步进电机驱动电路设计图
