TVS二极管能替代稳压管吗？

TVS二极管能替代稳压管吗?TVS二极管好还是稳压管好?同样都具有稳压作用，TVS二极管和稳压管有什么不同呢?

TVS二极管与稳压管的共同点

TVS管(瞬态电压抑制二极管)，在稳压管工艺基础上发展起来的新产品，是一种新型的高效电路保护器件之一，具有P秒级的响应时间和高浪涌吸收能力。

稳压二极管(又名齐纳二极管)，是利用pn结反向击穿状态，能在电流变化大变化范围内，而保持电压稳定所研发出来稳压作用的二极管。

从二者的定义上来看，可以发现，它们的共同点主要体现在：

1)在一定范围内，均可以限制两端的电压;

2)长时间运作耐流值几乎一样，均跟体积功耗相关联;

TVS二极管与稳压管的不同点

关于tvs二极管与稳压管的差异，区别可不单单在名字，具体表现在：

1)工作原理

• tvs二极管：雪崩效应，在高能量的瞬时过压脉冲时，其工作阻抗能立马降低到很低的导通值，允许最大电流通过，并将电压箝制到预定水平，从而避免电路中的精密元器件免受损坏。

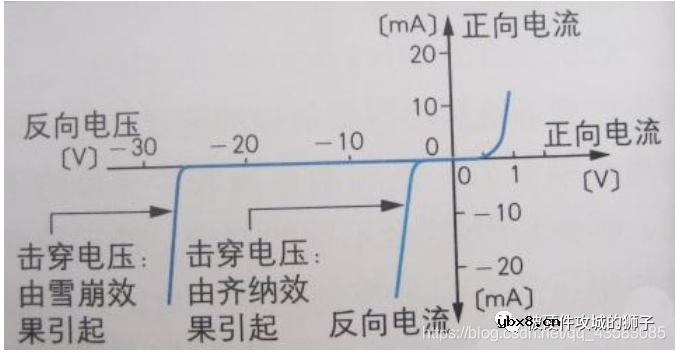

雪崩击穿

随着反向电压的提高，空间电荷区内电场增强，通过势垒区的载流子获得的能量也随之增加。当反向电压接近击穿电压UB时，这些有较高能量的载流子与空间电荷区内的中性原子相遇发生碰撞电离，产生新的电子一空穴对。这些新产生的电子和空穴又会在电场的作用下，重新获得能量，碰撞其它的中性原子使之电离，再产生更多的电子一空穴对。这种连锁反应继续下去，使空间电荷区内的载流子数量剧增，就像雪崩一样，使反向电流急剧增大，产生击穿。所以把这种击穿称为雪崩击穿。雪崩击穿一般发生在掺杂浓度较低、外加电压又较高的PN结中。这是因为掺杂浓度较低的PN结，空间电荷区宽度较宽，发生碰撞电离的机会较多。

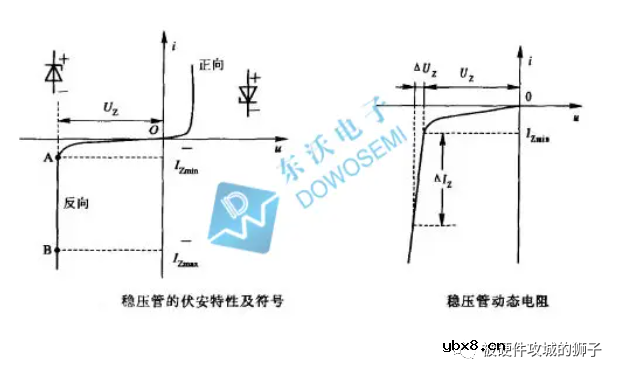

• 稳压管：齐纳隧道效应，当反向电压达到并超过稳定电压时，反向电流突然增大，而二极管两端电压恒定。

齐纳击穿

当反向电压增大到一定值时，势垒区内就能建立起很强的电场，它能够直接将束缚在共价键中的价电子拉出来，使势垒区产生大量的电子一空穴对，形成较大的反向电流，产生击穿。把这种在强电场作用下，使势垒区中原子直接激发的击穿现象称为齐纳击穿。

齐纳击穿一般发生在掺杂浓度较高的PN结中。这是因为掺杂浓度较高的PN结，空间电荷区的电荷密度很大，宽度较窄，只要加不大的反向电压，就能建立起很强的电场，发生齐纳击穿。

电压低于5-6V的稳压管，齐纳击穿为主，稳压值的温度系数为负。

电压高于5-6V的稳压管，雪崩击穿为主，稳压管的温度系数为正。

电压在5-6V之间的稳压管，两种击穿程度相近，温度系数最好，这就是为什么许多电路使用5-6V稳压管的原因。

2)分类

• tvs二极管：按极性，可分为单极性和双极性;按用途，可分为通用性和专用型。

• 稳压管：按稳压高低，可分为低压二极管(小于40V)和高压稳压二极管(大于200V);按材料，可分为N型和P型。

3)主要参数

• tvs二极管：反向奔溃电压即击穿电压(VBR)、反向漏电电流(IR)、最大反向工作电压(VRWM)、最大箝位电压(VC)、电容值(CJ)、最大的峰值脉冲电流(IPP)、反向脉冲峰值功率(PPR)等等。

• 稳压管：稳定电压(VZ)、稳定电流(IE)、动态电阻(RZ)、最大耗散功率(PZM)、最大/小稳定工作电流(IZmax/IZmin)、温度系数(AT)等等。

4)用途

• tvs二极管：用于瞬态电压保护;

在电压精度方面，TVS管是在一个范围;

在通流能力方面，TVS管能达到几百安;

在稳压值当方面，TVS管6.8v-550V;

• 稳压管：对漏极和源极进行箝位保护;

在电压精度方面，稳压管比较精准;

在通流能力方面，稳压管的耐涌电流很小;

在稳压值方面，稳压管3.3v-75V;
