红外线遥控调光灯原理电路

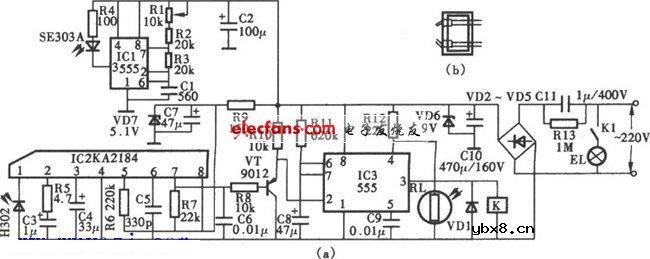

本电路采用KA2184红外线接收专用集成电路制作的红外线遥控调光灯电路如图所示，其中红外线发射用驱动脉冲发生器由NE555组成。NE555时基集成电路产生的40kHz的脉冲经放大晶体管VT放大后，由SE303红外线发射管向外发射。

红外线遥控接收电路由KA2184组成。当红外线接收管接收到发射器发出的遥控信号后，经KA2184处理后由7脚输出低电平。这一低电平直接加到VT的基极，使其导通，它的集电极输出的电流在R4上端形成一个高电平输出。这一高电平通过R6加至IS7232调光电路的辅助输入端（6脚），作为调光的控制信号。
IS7232集成调光电路的6脚输人触发信号后，它的8脚就会连续输出控制双向晶闸管导通角的控制脉冲，使双向晶闸管的导通角在410一1590之间变化。随着双向晶闸管导通程度的变化，电灯也由暗变亮或由亮变暗，从而实现了对电灯的调光。
在调光过程中，当需要电灯由暗变亮时，可按住遥控器的发射按键使之不断发送控制信号。这时可以看到电灯在逐渐变亮，当达到所需亮度时立即松开发射按键，这时电灯的亮度便停留在这个位置上。如果再连续按下去，电灯又会由亮逐渐变暗，直至熄灭。
需要注意的是，IS7232是一种PMOS型集成电路，因此它的电源极性与常用的CMOS电路相反，即它的场电源端应当接电源的负极，而瑰端则应接电源的正极。
本例电路电源仍采用交流供电、电容降压、二极管半波整流。与其他电容降压的供电电路不同的是，该电源的降庄电容器C6并联了一只220tH的电感器，而不是前面介绍过的电路中的电阻器。该电感器的作用是用来吸收IS7232所产生的谐波，防止其通过电源线干扰其他用电器。
元器件选择
红外线发射器中的IC选用NE555, VA555、LM555或SL555等时基集成电路；IC1宜选用KA2184红外线发射集成电路IC2选用KA2184红外线接收集成电路，它的性能、参数和引脚功能与CX20106完全相同，可直接互换使用。
VTH选用普通小型塑料封装双向晶闸管，如1VIAC94A4或MAC97A6等型号；VS选用12V、0.5W硅稳压二极管，如2CW60-12V或1N5242、1N5242B、1N6002、2CW5242或UZ-12B等型号。
其他元器件均无特殊要求，可按图所标明的型号及参数进行选用。
