ei型变压器规格表

EI变压器是电子变压器里一种，是按照铁心形状来定义的，因为EI变压器的铁心是由“E”型片和“I“型片叠加起来的，因此叫做EI变压器。EI变压器一般是工频（低频）变压器（50HZ或60HZ）、电源变压器、某些音频变压器也是EI的，如音响上用的。

EI型（包括山字形）就是较常见的变压器铁芯。R型（也成U型）他是由两个“U”型铁芯对成的，环形变压器又叫“0”型变压器，他的铁芯是用带状矽钢片卷绕而成的。

EI铁芯变压器：绕制工艺简单、效率较低，成本低（主要是设备便宜）。

EI变压器分类

按照安装方式分类

分为插针式、引线骑马夹式，插针式是直焊线路板上的，引线式是外部带引线，大部分是外面有铁壳，并且铁壳有安装孔，可以上螺丝。

按照铁心尺寸分类

EI变压器按照尺寸分类，一般大的类别是按照硅钢片长度来分类。比如常用的EI-19、EI-28、EI-35、EI-41、EI-48、EI-57、EI-66、EI-76.2、EI-86、EI-96、EI-114等等。其中的28、35、41这些是指硅钢片的长度。

细致的分类还要考虑硅钢片的总叠厚，有的变压器上面标EI-48*20，这个20是指硅钢片的总叠厚是20mm，因此这个变压器是EI-48的，细分下是EI-48*20的。

有些地方还有按照硅钢片舍口宽度来分类的，舍口是指E片中间凸出那部分，具体如图标识A，有的说EI-16*20，其中16是指舍宽为16的变压器，查表得知EI-48变压器的舍宽是16，因此EI-16*20变压器就是EI-48*20变压器。

EI方型变压器的认证描述

1． 执行标准：GB19212.1-2003 GB19212.7-2006

2． 属II类安全隔离变压器，无危害式

3． 绝缘等级：CLASS B

4． 申请标题： EI方型电源变压器 （1VA--900VA）

5． 型号描述： EIxxxW-xxxx-Z 输入：220-230Vac 50/60Hz;输出：1VA-900VA （xxx表示片宽的尺寸型号，其范围从35mm到152mm宽的某一尺寸。“W”表示王字绕组骨架式，xxxx

表标输出功率（VA），Z表示输出绕组数，Z=1，2，。。.5， 6中的任意一个整数。（如EI057W-0040-3表示片宽为57mm，额定输出功率40VA次级输出绕组为3个）

6． 规格描述：此系列片宽包括35，41，48，57，66，76，86，96，114，152

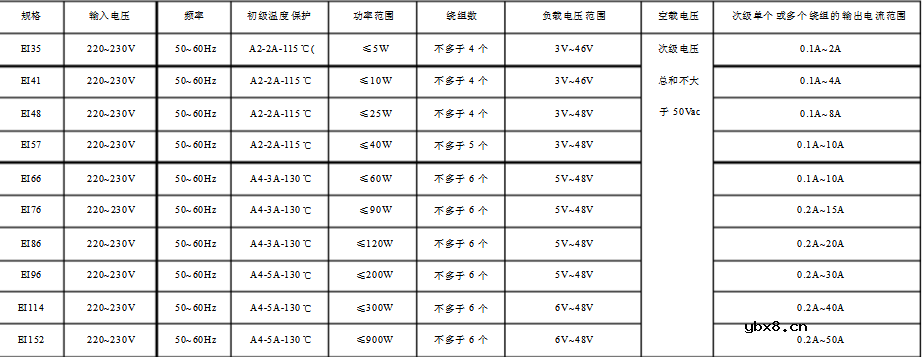

每一片宽的功率容量，绕组数，电压范围，电流范围见下表：

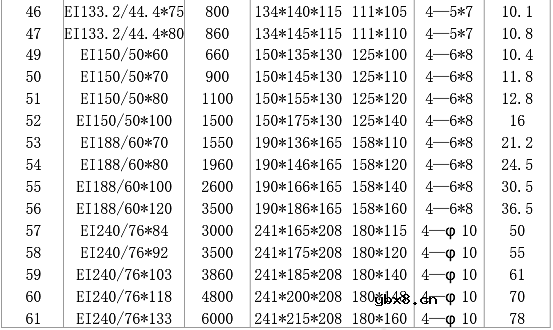

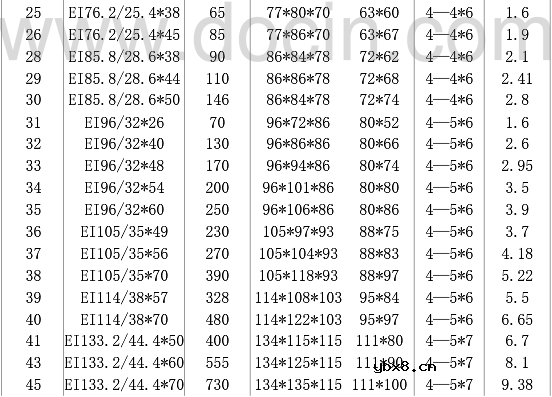

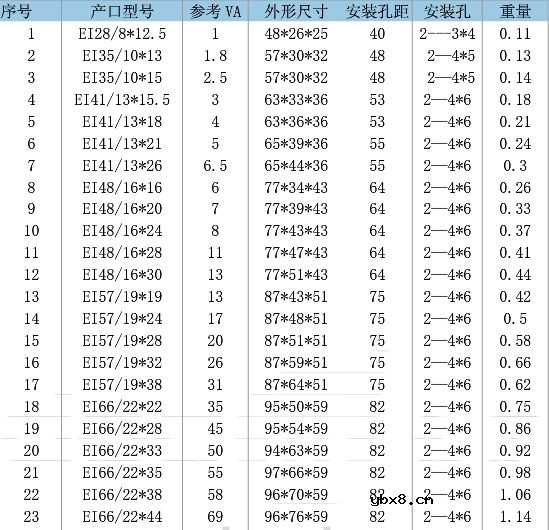

下面附上ei型变压器规格表
