12种三相变压器联结组别及向量图详细说明

根据高、低压绕组线电势相位差，确定联结组别的标号。

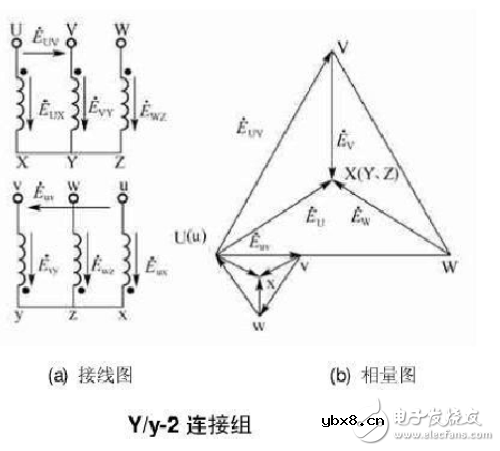

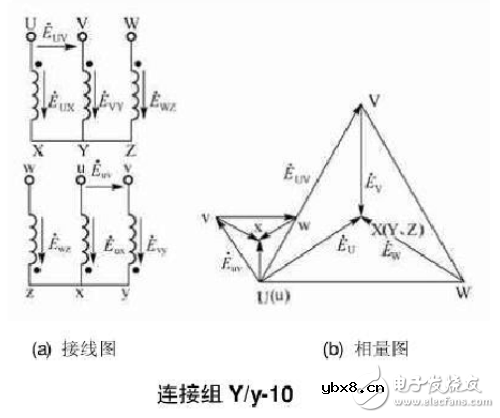

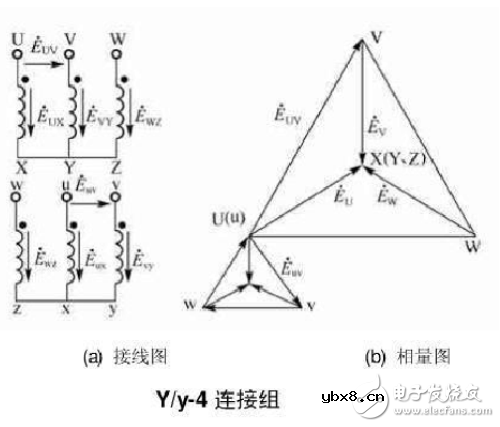

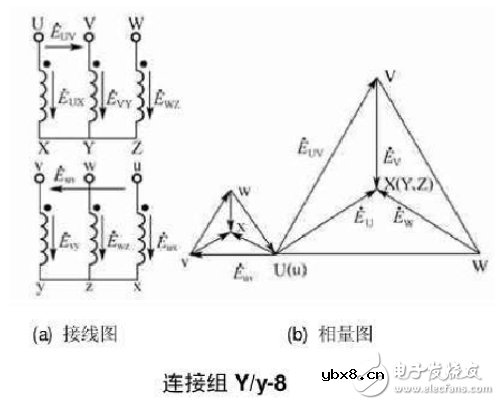

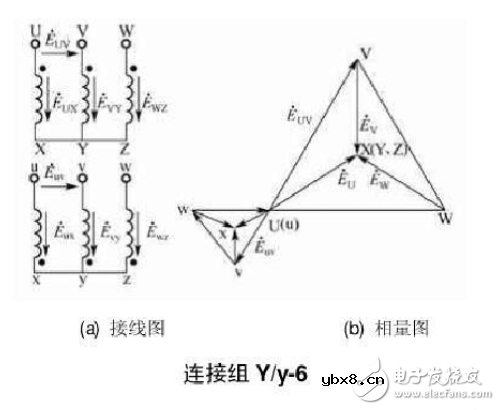

Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数

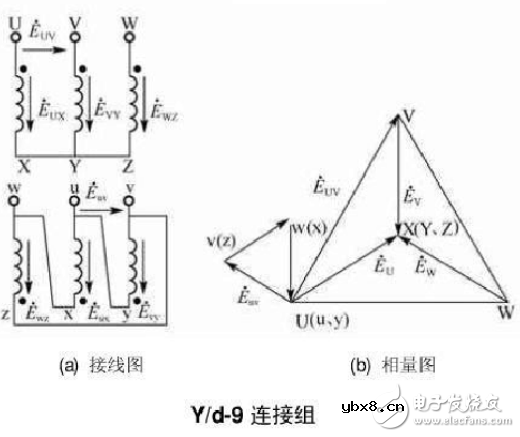

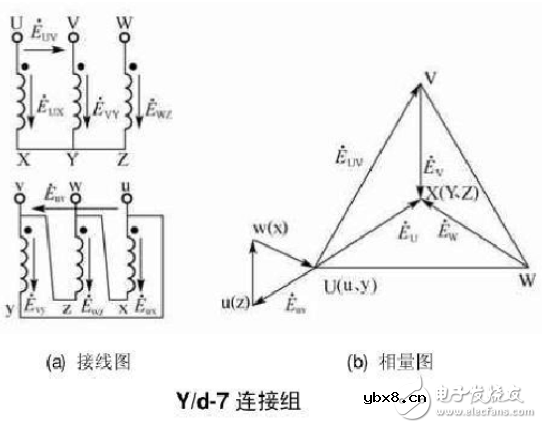

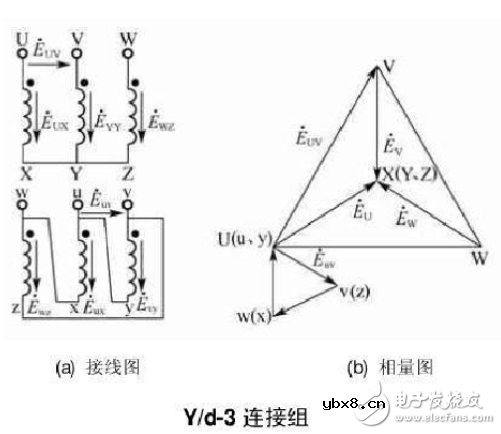

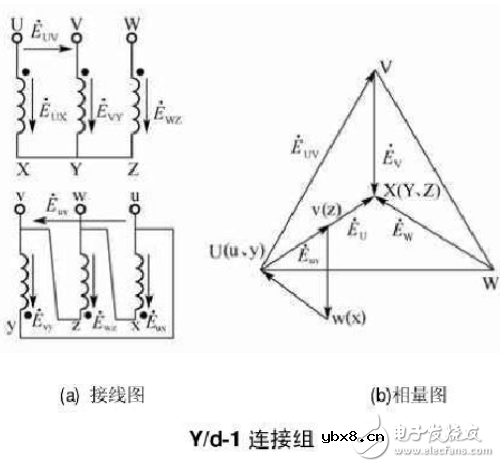

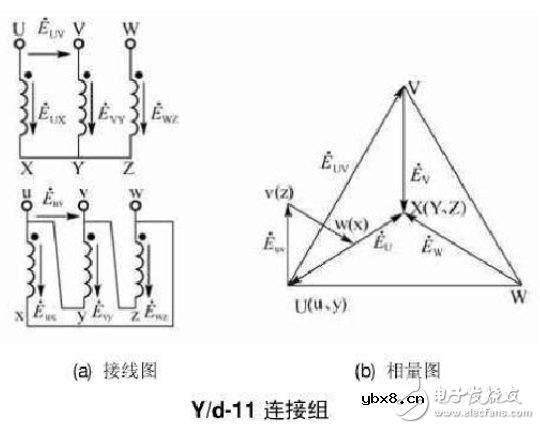

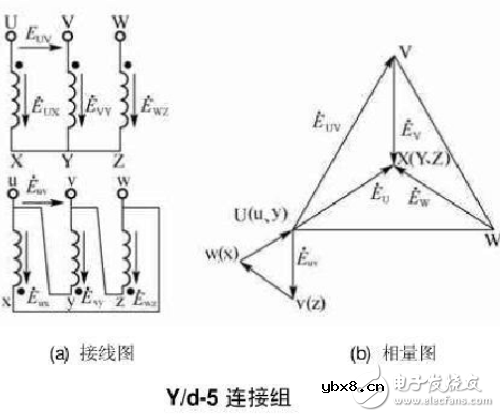

Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数

为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。

12种三相变压器联结组别及向量图

标准组别的应用

Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；

Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；

YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；

YNy0组别的三相电力变压器用于原边需接地的系统中；

Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。

在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

三相变压器在电力系统和三相可控整流的触发电路中，都会碰到变压器的极性和联接组别的接线问题。变压器绕组的联接组，是由变压器原、次边三相绕组联接方式不同，使得原、次边之间各个对应线电压的相位关系有所不同，来划分联接组别。通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别，对初学者和现场操作者不易掌握。而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别，此种方法具有易学懂、易记牢，在实用中即简便又可靠的特点，特别是对Y/△和△/Y的联接组，更显示出它的优越性。
