变压器的种类很多，如图6-2 所示。根据变压器工作频率的不同，可分为低频变压器、中频变压器、高频变压器和脉冲变压器。其中低频变压器包括电源变压器，低频放大器用人、输出变压器、扩音机的线间变压器、捐合变压器等;中频变压器包括收音机、电视机中频变压器以及检测仪器用中频变压器等;高频变压器的用场也很多.如收音机中的磁性天线.电视机中应用的天线阻抗匹配器等;脉冲变压器主要用于脉冲电路中，如电视机中的行输出变压器就是一种脉冲变压器。根据线圈之间牺合材料的不同.变压器又可分为空心变压器、磁心变压器及铁心变压器等。

变压器的型号是根据变压器的用途来命名的，常见的变压器命名方法如下:

1.低频变压器的型号命名
低频变压器的型号命名由下列三部分组成:

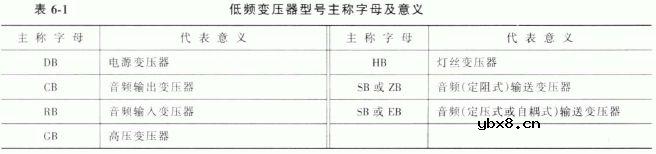

第一部分:主称.用字母表示表6- 1 列出了低频变压器型号主称字母及其代表的意义。

第二部分:功率，用数字表示，单位是W 。
第三部分:序号，用数字表示，用来区别不同的产品。

2. 调幅收音机中频变压器的型号命名
调幅收音机中频变压器型号命名由下列三部分组成:

第一部分:主称， 由字母的组合表示名称、用途及特征。
第二部分:外形尺寸，由数字表示
第三部分:序号.用数字表示.代表级数。 1表示第一级中频变压器， 2表示第二级中频变压器， 3表示第三级中频变压器。
表6-2 列出了调幅收音机中频变压器主称代号及外形尺寸数字代号的意义。

例如. TTF-2-2 中周变压器的型号.表反调幅式收音机用的磁心式中频变压器.其外形尺寸为10mm x 10mm x 14mm. 为第二级中频放大器用的中频变压器。

3. 电视机中频变压器的命名
电视机中频变压器由下列四部分组成:

第一部分:底座尺寸，用数字表示，例如10 表示10mm x 10mm。
第二部分:主称，用字母表示名称及用途，见表6-3 。

第三部分:结构，用数字表示，2 为磁帽调节式，3 为螺杆调节式。
第四部分:序号，用数字表示。
例如， 10TS2221 型中频变压器，表示为磁帽调节式伴音中频变压器，底座尺寸为10mm x 10mm，产品区别序号为221 。
