磁性元件厂商科达嘉大电流电感CSPT1590系列特性解读

电感器是工业控制、电源系统等领域重要的储能元件，‌电感器的选择对于电源转换效率和设备的功率性能至关重要。为满足高功率密度方案设计需求及复杂的工作环境应用需求，电感器在工业控制、电源系统等领域除了需要具备大电流、低损耗、低温升、高转换效率等电气特性外，还要求具备小尺寸、抗电磁干扰性能强、高可靠性等特征。

Part1

产品概述

为满足大功率DC-DC转换器、负载点电源(POL)等领域高功率密度方案设计需求，科达嘉电子最新推出紧凑型大电流电感CSPT1590系列。电感器采用扁平线绕组设计，具有极低的直流电阻；采用宽温低功耗磁芯材料，可有效降低电感在电压转换中的磁芯损耗，实现低温升、高效率；产品具备优异的温度稳定性，工作温度-40℃ ～ +125℃，适用于复杂工作环境。

CSPT1590系列电感值范围0.30至1.50μH，DCR范围0.72至1.18 mΩ，饱和电流17.00至50.00A。

1、优异的直流偏置能力，能承受更大的冲击电流

CSPT1590采用宽温低功耗磁芯材料，具备优秀的直流偏置能力，出色的抗饱和能力，可以承受更大的冲击电流，确保转换器转换效率。

2、低直流损耗，可承载更大的持续工作电流

采用扁平线作为绕组，有效增加了磁芯窗口利用率，DCR明显降低，有效降低了电感的直流损耗，提升转换效率。

3、坚固封装设计，抗振动性能强

CSPT1590采用极为坚固的封装设计，3端子结构。通过增加焊接面积有效提升产品抗振动能力，同时减少电感器封装高度。

4、磁屏蔽结构，抗电磁干扰性能强

CSPT1590系列采用磁屏蔽结构，具有极强的抗电磁干扰能力。

5、紧凑型设计，有效节省安装空间

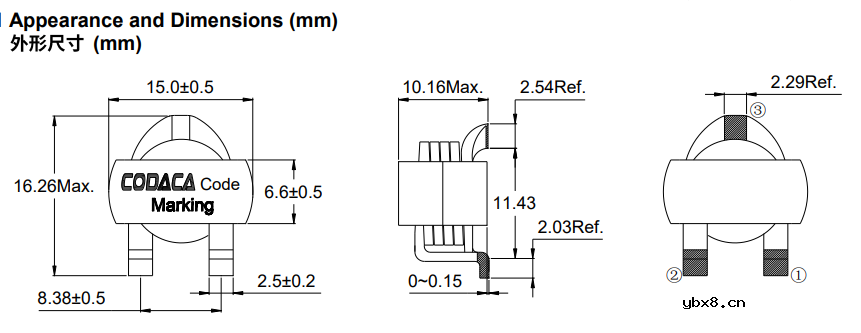

CSPT1590系列采用紧凑型设计，产品尺寸15.00 * 16.26 * 10.16 mm，有效节省安装空间，满足DC-DC转换器等小型化方案设计需求。

Part2

电气特性

规格参数：

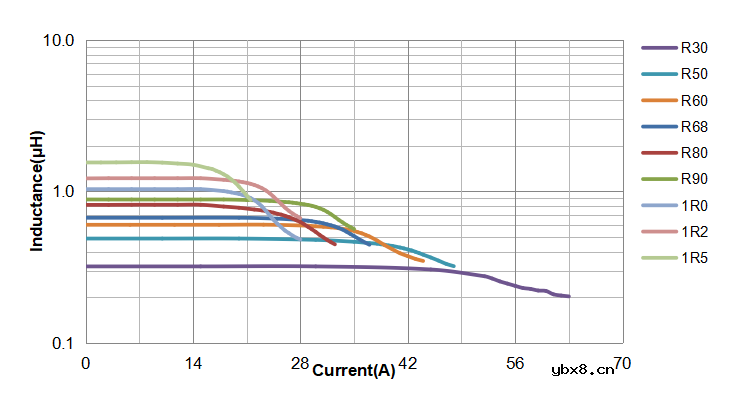

饱和电流曲线：

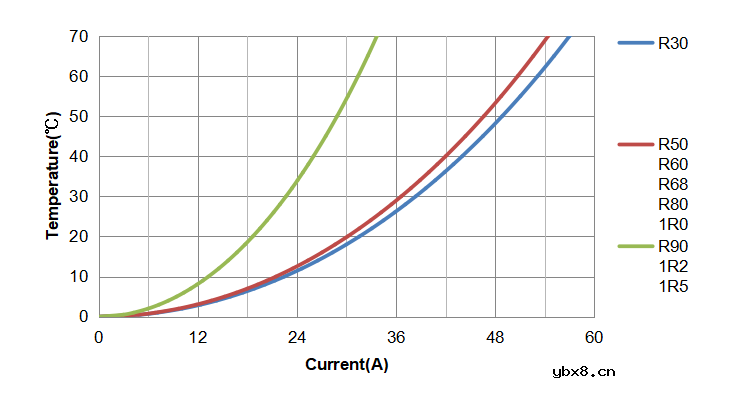

温升电流曲线：

Part3

应用领域

CSPT1590系列可广泛应用于大功率电源DC-DC转换器、负载点电源(POL)、电压调节模块（VRM）、瞬变电压抑制器(VRD)、输出扼流圈和其他高功率DC-DC转换应用。

Part4

环保标准

产品符合RoHS，REACH，无卤等环保要求。

Part5

生产情况

产品已批量生产，交期4-6周。
