高压集中补偿电容电路

　　高压集中补偿是将高压电容器组集中装设在工厂变配电所的6～10kV母线上。这种补偿方式只能补偿6～10kV母线以前线路上的无功功率，而母线以后的厂内线路的无功功率得不到补偿，所以这种补偿方式的经济效果较低压集中补偿方式和单独就地补偿方式差。但这种补偿方式的初期投资较少，便于集中运行维护，而且能对工厂高压侧的无功功率进行有效的无功补偿，以满足工厂总功率因数的要求，所以这种补偿方式在一些大中型工厂中应用相当普遍。

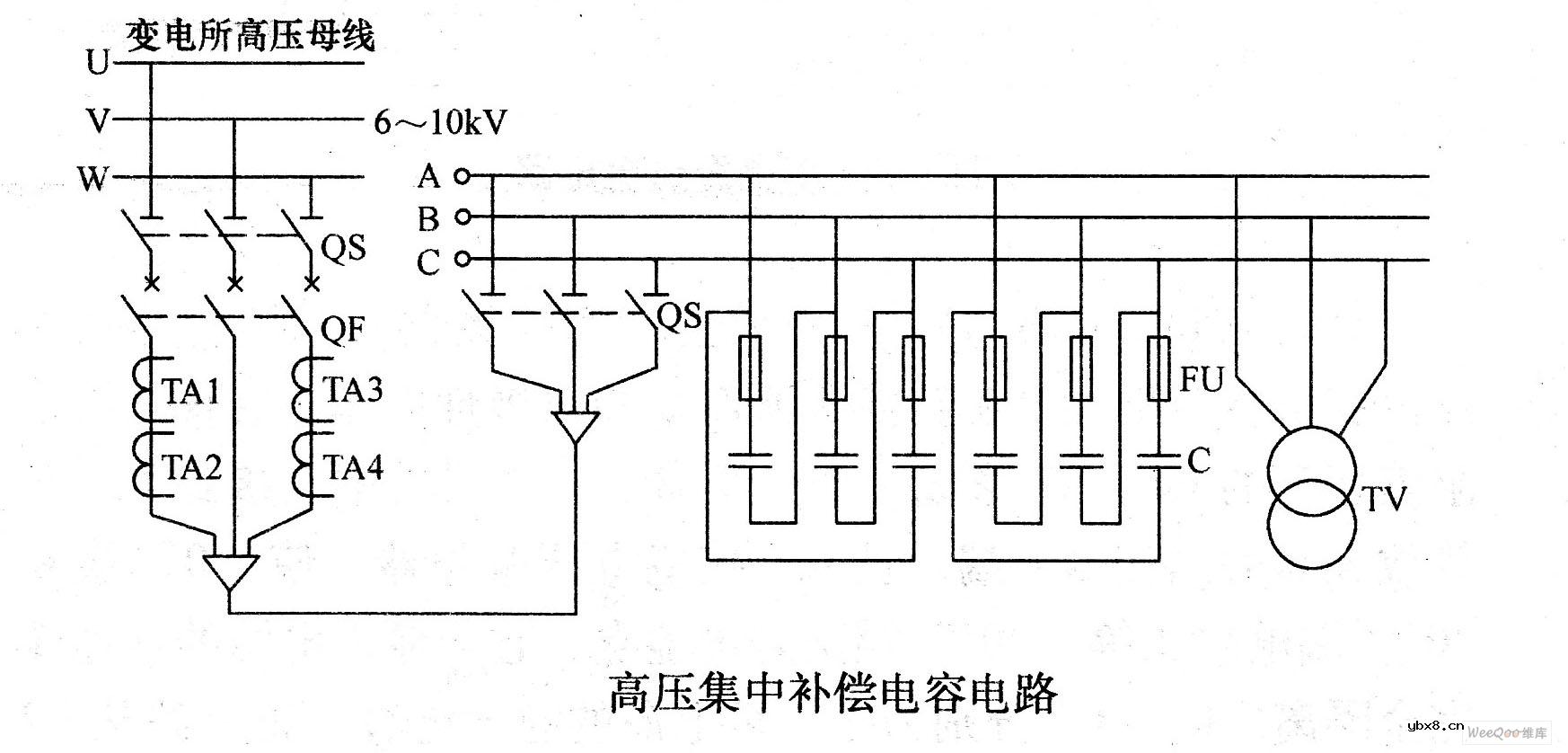

　　电路所示是接在变配电所6～10kV母线上的集中补偿的并联电容器组接线电路。这里的电容器组采用△联结，装在成套电容器柜内。为了防止电容器击穿时引起相间短路，所以△联结的各边，均接有高压熔断器保护。
