海尔LE32B310P液晶电视有声无图

来源:网络发布者:电工基础发布时间:2026-03-09 14:46

最近家人正常使用两年有余的海尔LE32B310P液晶电视忽然出现有声无图的故障。经笔者查看，发现虽然无图，但贴近屏幕仔细查看，显示屏是有图的，说明故障在背光部分。该型号液晶电视号称LED电视，笔者在维修时发现，

最近家人正常使用两年有余的海尔LE32B310P液晶电视忽然出现有声无图的故障。经笔者查看，发现虽然无图，但贴近屏幕仔细查看，显示屏是有图的，说明故障在背光部分。

该型号液晶电视号称LED电视，笔者在维修时发现，所谓的LED并非真正的LED屏幕，只是背光从高压CCFL灯管换成了LED灯珠而已。笔者在网上看到一例维修案例，过压保护取样电阻RB814阻值变小，导致UB802背光芯片保护不输出。

海尔LE32B310P液晶电视有声无图

图1

海尔LE32B310P液晶电视有声无图

图2

海尔LE32B310P液晶电视有声无图

图3

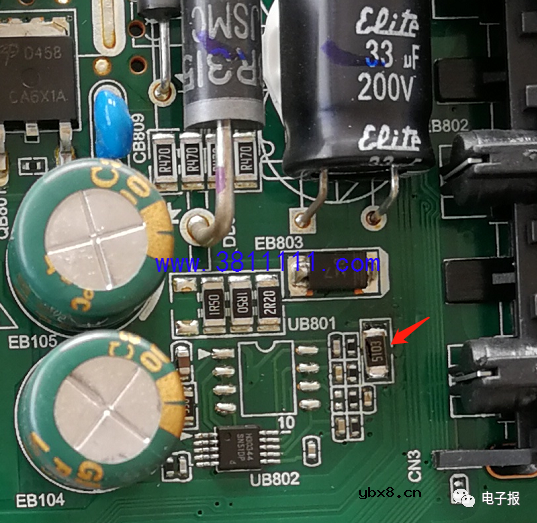

如图1、图2、图3所示，笔者焊下图1中 RB814的一脚，该电阻接至芯片UB802（型号SN51DP）的9脚。该电阻实物图中为5103（见图3红色指示箭头），笔者测量该电阻为507KΩ，判断正常。将电阻恢复，在路测量图1中LED+的电压，在待机状态时，该电压在35V左右，因此时QB801没有导通，等于是VBL过来的电压。当遥控开机时，该电压迅速升至直流110V左右，维持几秒后，跌至42V并保持不变，这个过程中背光始终没有亮。

海尔LE32B310P液晶电视有声无图

图4

笔者因为没有LED背光灯测试仪，且考虑到LED灯损坏的概率不大，遂网购了几只SN51DP背光芯片，换上去故障如前。至此，笔者重点怀疑起背光LED起来。于是网购了两根原装背光LED灯条，该灯条为7个灯珠串联方式，每个灯珠电压6V，两根灯条之间也是串联使用（图4），等于说工作电压在84V左右。待新LED灯条到货后，先焊接好测试一下，LED可以正常点亮，说明故障确实就是原背光损坏所致。

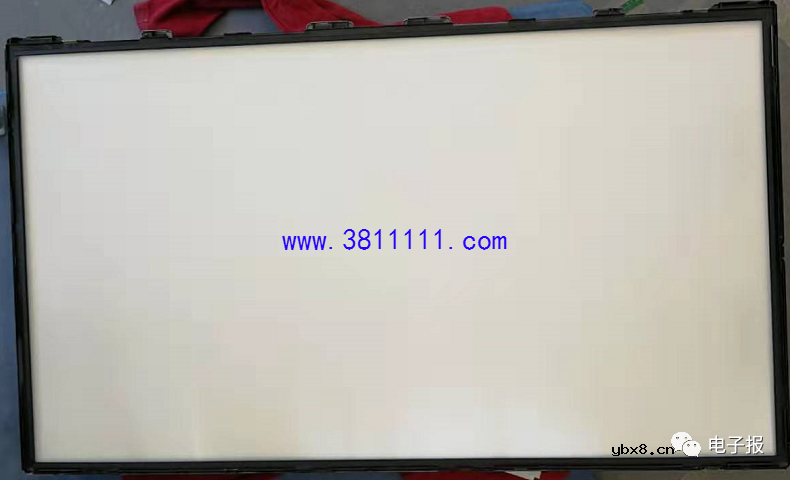

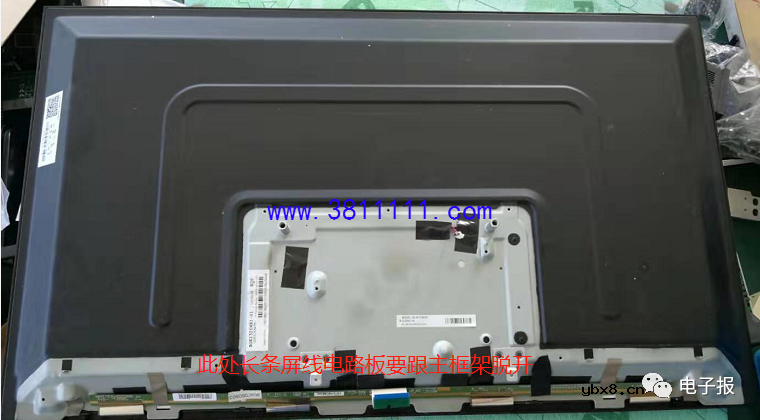

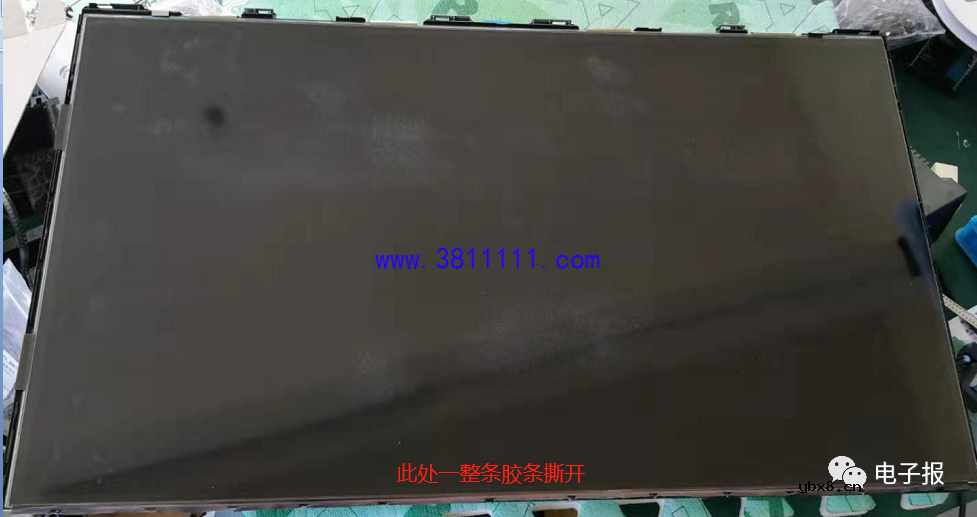

拆卸屏幕需要特别小心，因网上没有相关教程，笔者通过自行拆卸维修，特将经验分享给广大报友。首先是需要把带海尔Logo的塑料边框拆掉，小心从边框四边的中间往下按，边框就能脱离，拆卸的主要问题在于边框的四个边角，每个边分别有两个卡扣，这个地方可用尖一字小心撬开，四个边角都撬开后，即可分离塑料边框。见图5。
