万能的三极管等效模型！帮你搞定各种参数分析

1、模拟电路中的常用放大电路

1.1、晶体管放大电路

晶体管放大电路的主要构成元件为pnp型、npn型硅晶体管及若干电阻组成。它主要利用晶体管的特性对电路中电流进行放大，通过对该电路的输入特性与输出特性的分析，得出该放大电路包含3种工作状态，即饱和区、放大区及截止区，正常情况下应使放大电路工作在放大区。常见电路形式如图1所示。

1.2、场效应管放大电路

场效应管也是作为一种最基本的放大电路，它的主要组成为场效应管及若干电阻，其工作原理与电路形式和晶体管放大电路相同，相比晶体管放大电路，具有输入阻抗高、噪声低、热稳定性好等优点。常见电路形式如图2所示。

1.3、差分放大电路

差分放大电路的主要构成为晶体管、场效应管及若干电阻，它的主要特点在于采用完全对称的电路结构形式，以此来抑制基本放大电路产生的零点漂移，使得工作点更加稳定，常见电路形式如图3所示。

1.4、有源负载放大电路

有源负载放大电路主要构成元件为晶体管、场效应管及若干电阻，这种放大电路以电流源电路作为有源负载，这样在电源电压不变的情况下，既可获得合适的静态电流，对于交流信号，又可以得到较大的等效电阻，从而提高电压增益。常见电路形式如图4所示。

2、等效电路法在放大电路分析中的应用实例

为了研究等效电路法在实际放大电路分析中的应用，下面以晶体管放大电路分析为例。

2.1、等效电路法的具体应用过程

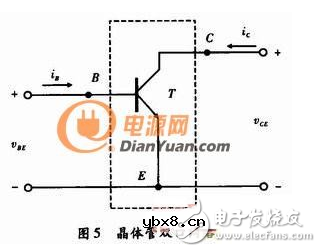

首先将晶体管作为一个双口网络，如图5所示。
