NPN型三极管,由三块半导体构成,其中两块N型和一块P型半导体组成,P型半导体在中间,两块N型半导体在两侧。三极管是电子电路中最重要的器件,它最主要的功能是电流 放大和开关作用。
三极管最基本的作用是放大作用,它可以把微弱的电信号变成一定强度的信号,当然这种转换仍然遵循能量守恒,它只是把电源的能量转换成信号的能量。三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时,在集电极上可以得到一个是注入电流β倍的电流,即集电极电流。集电极电流随基极电流的变化而变化,并且基极电流很小的变化可以引起集电极电流很大的变化,这就是三极管的放大作用。
三极管是一种控制元件,主要用来控制电流的大小,以共发射极接法为例(信号从基极输入,从集电极输出,发射极接地),当基极电压UB有一个微小的变化时,基极电流IB也会随之有一小的变化,受基极电流IB的控制,集电极电流IC会有一个很大的变化,基极电流IB越大,集电极电流IC也越大,反之,基极电流越小,集电极电流也越小,即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多,这就是三极管的放大作用。IC 的变化量与IB变化量之比叫做三极管的放大倍数β(β=ΔIC/ΔIB, Δ表示变化量。),三极管的放大倍数β一般在几十到几百倍。三极管在放大信号时,首先要进入导通状态,即要先建立合适的静态工作点,也叫 建立偏置 ,否则会放大失真。

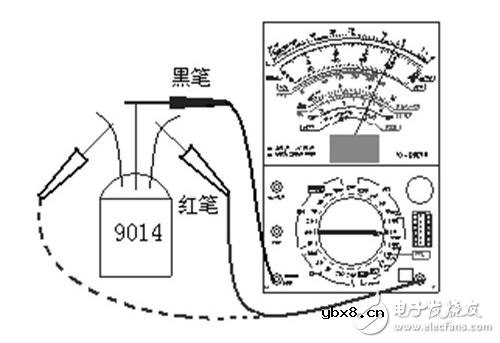

万用表置R×1k档,然后假设某一电极是基极,并用黑表笔接此极,用红表笔分别接另外两个电极,若两次测得电阻均很小(且阻值接近),则原假设正确,黑表笔接的是真正的基极。
将万用表置R×1k档,第一次先假设剩下的两个电极中某个电极为集电极,用黑表笔接假设的集电极,红表笔接另一个电极,然后用湿润的手指捏住基极与假设的集电极,注意观察表针摆动幅度的大小。
第二次在假设另一个电极为集电极,重复上述测试,比较两次测试中表针摆动幅度,以摆动幅度大的那次假设正确。则黑表笔接的就是集电极。剩下的为发射极。

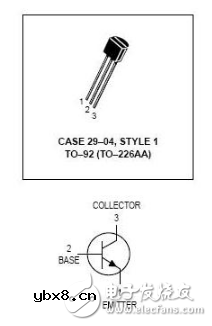

一般的NPN的管脚都是通用的:
