9013三极管引脚图怎么接 详解三极管开关电路

三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。9013是一种NPN型小功率三极管，关于9013你知道多少呢？你知道9013的引脚图怎么接吗？

本文主要是关于9013三极管的引脚图接法，并详尽描述了三极管的开关电路。

三极管

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

什么是三极管 [1]  　（也称晶体管）在中文含义里面只是对三个引脚的放大器件的统称，我们常说的三极管，可能是 如图所示的几种器件。

可以看到，虽然都叫三极管，其实在英文里面的说法是千差万别的，三极管这个词汇其实也是中文特有的一个象形意义上的的词汇。

电子三极管 Triode 这个是英汉字典里面“三极管”这个词汇的唯一英文翻译，这是和电子三极管最早出现有关系的，所以先入为主，也是真正意义上的三极管这个词最初所指的物品。其余的那些被中文里叫做三极管的东西，实际翻译的时候是绝对不可以翻译成Triode的，否则就麻烦大咯，严谨地说，在英文里面根本就没有三个脚的管子这样一个词汇！

9013三极管

9013是一种NPN型小功率三极管。三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。三极管的排列方式有PNP和NPN两种。s9013 NPN三极管主要用途：作为音频放大和收音机1W推挽输出以及开关等 。

参数：结构 NPN

集电极-发射极电压 25V

集电极-基极电压 45V

发射极-基极电压5V

集电极电流Ic Max 0.5A

耗散功率 0.625W

工作温度 -55℃ ~ +150℃

特征频率 150MHz

放大倍数 D64-91 E78-122 F96-135 G122-166 H144-220 I190-300

主要用途 放大电路。

9013三极管引脚图怎么接

9013三极管引脚图

9013三极管引脚参数

最大耗散功率(PCM)：0.625W 

最大集电极电流(ICM)：0.5A 

集电极-发射极击穿电压(VCEO)：25V 

集电极-基极击穿电压(VCBO)：45V 

发射极-基极击穿电压(VEBO)：5V 

集电极-发射极饱和压降(VCE)：0.6V 

特怔频率(fr)：150MHZ 

放大倍数：D64-91 E78-112 F96-135 G122-166 H144-220 I190-300

9013三极管管脚识别

(a) 判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管;如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极;在阻值较大的一次测量中，黑表笔所接管脚为发射极。

        9013 - NPN型三极管解析

一、9013 - NPN型三极管结构 

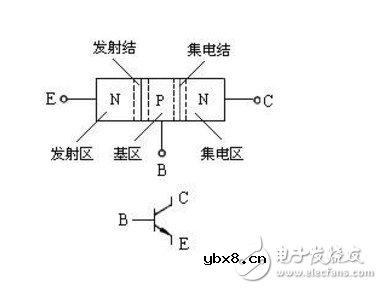

NPN型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图所示，P型半导体在中间，两块N型半导体在两侧，各半导体所引出的电极见图中所示。在Ｐ型和Ｎ型半导体的交界面形成两个PN结，形成三个区，中间部分成为基区，相连电极成为基极，用b表示，两侧分别是发射区和集电区，相连电极分别为发射极和集电极。在基极与集电极之间的PN结称为集电结，在基极与发射极之间的PN结称为发射结。

9013是一种最常用的普通三极管。它是一种低电压，大电流，小信号的NPN型硅三极管          

主要特性 ：  

•  集电极电流Ic：Max 500mA      

•  集电极-基极电压Vcbo：40V     

•  工作温度：-55℃ to +150℃     

•  功率（W）：0.625      

•  fT（MHZ）：-。         

•  hFE ：64 ～ 202      

•  和9012（PNP）相对               

主要用途：   

• 开关应用           

• 射频放大          

• 低噪声放大管

三极管开关电路工作原理解析

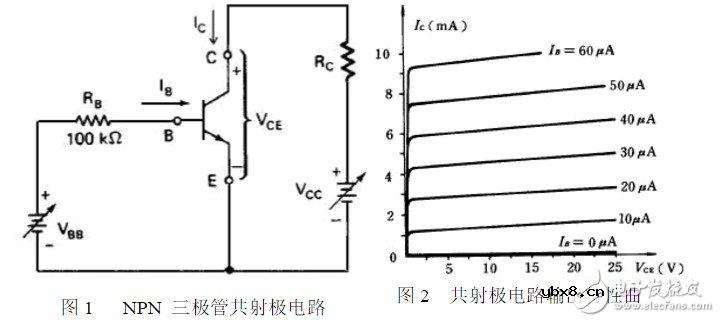

三极管的开关作用

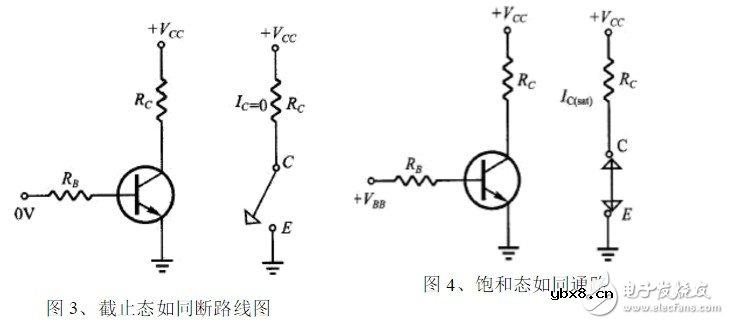

简单三极管开关：电路如图5，电阻RC是LED限流用电阻，以防止电压过高烧坏LED（发光二极管），将输入信号 VIN 从0 调到最大 (等分为约20 个间隔)，观察并记录对的 VOUT 以及LED 的亮度。当三极管开关为断路时，VOUT =VCC =12 V，LED 不亮。当三极管开关通路时，VOUT  = 0.2V ，LED 会亮。改良三极管开关：因为三极管由截止区过度到饱和区需经过线性区，开关的效果不会有明确的界线。为使三极管开关的效果明确，可串接两三极管，电路如图六。同样将输入信号 VIN 从0 调到最大 (等分为约20 个间隔)，观察并记录对应的VOUT 以及LED 的亮度。

结语

关于9013三极管的相关介绍就介绍到这了，希望本文能对你有所帮助。
