s9013三极管封装及参数介绍 浅析s9013三极管电路应用

S9013三极管是一种NPN型三极管，以硅为主要材料，属于小型的功率三极管，这种三极管在电路中随处可见，那么关于你了解多少呢？你知道它的封装及相关参数吗，本文就带你一览s9013全貌。

9013三极管

s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。

当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：

(a) 判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

如是象9013 ，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。（以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。）

s9013三极管封装及参数介绍

 s9013三极管是一种小功率晶体三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。用下面这个引脚图(管脚图)表示：

当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

       s9013的引脚图参数：

       从左往右依次为发射极、基极、集电极

       结构 NPN

       集电极-发射极电压 25V

       集电极-基极电压 45V

       发射极-基极电压0.7V

       集电极电流Ic Max 0.5A

       耗散功率 0.625W

       工作温度 -55℃ ~ +150℃

       特征频率 150MHz

       放大倍数 D64-91 E78-122 F96-135 G122-166 H144-220 I190-300

       主要用途 放大电路。

s9013封装图

S9013应用电路

S9013主要参数

如下表是S9013三极管的的主要参数，集电极-发射极电压Vceo=25V，集电极-基极电压Vcbo= 40V，发射极-基极电压Vebo=5V，耗散功率Pc=0.625W，最重要的一个参数集电极电流最大电流Ic =500mA，所有设计的电路都要根据实际参数来选择，比如最大电流不能大于500mA，一般实际使用一半，甚至更低。

S9013电路应用

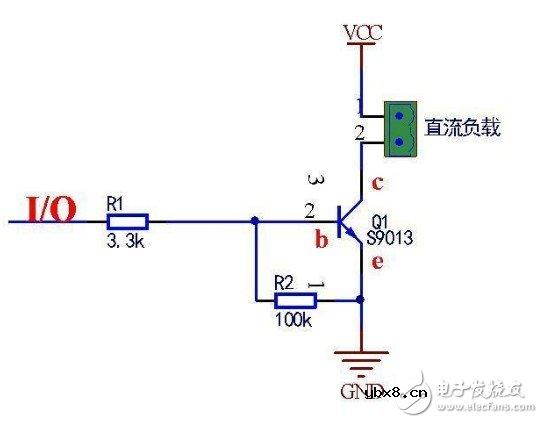

S9013主要是作为开关电路应用，如下图S9013三极管驱动一个直流负载，这个负载可以是一个直流小风扇（5V/0.06A），当I/O口输入高电平时候，三极管Vbeo电压大于0.7V，这时候三极管导通，直流负载工作

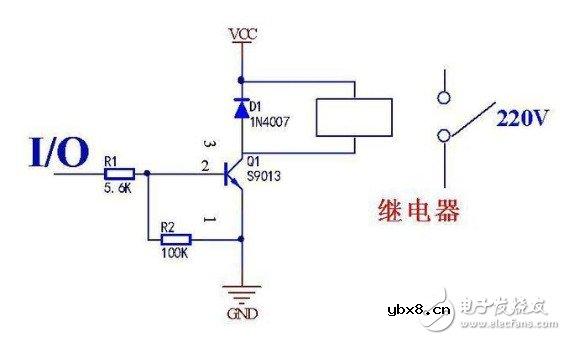

还可以用来驱动继电器

除了这些还有蜂鸣器驱动、电平转换、收音机音频放大等。

结语

关于s9013的相关介绍就到这了，希望本文能让你对s9013有更深的了解。

相关阅读推荐：三极管各极的含义和辨别方法

相关阅读推荐：9013三极管引脚图怎么接
