三极管的截止和饱和工作状态

三极管有3个引脚，分别是基极、集电极、发射极，而基极是控制引脚，基极电流大小控制着集电极和发射极电流的大小。

三极管其工作原理有点像一个水龙头，而基极就是水龙头的开关。

至于水龙头通不通水、通多大的水是受水龙头开关的控制的。

而三极管集电极和发射极电流的大小得受基极控制。

在此跟大家只讨论三极管的一些外部的特性，至于其内部的自由电子怎么扩散，怎么漂移的，我是不会告诉你的！

三极管有3种工作状态，分别是放大、饱和、截止。

一、截止工作状态

我们先来了解一下什么是截止状态？

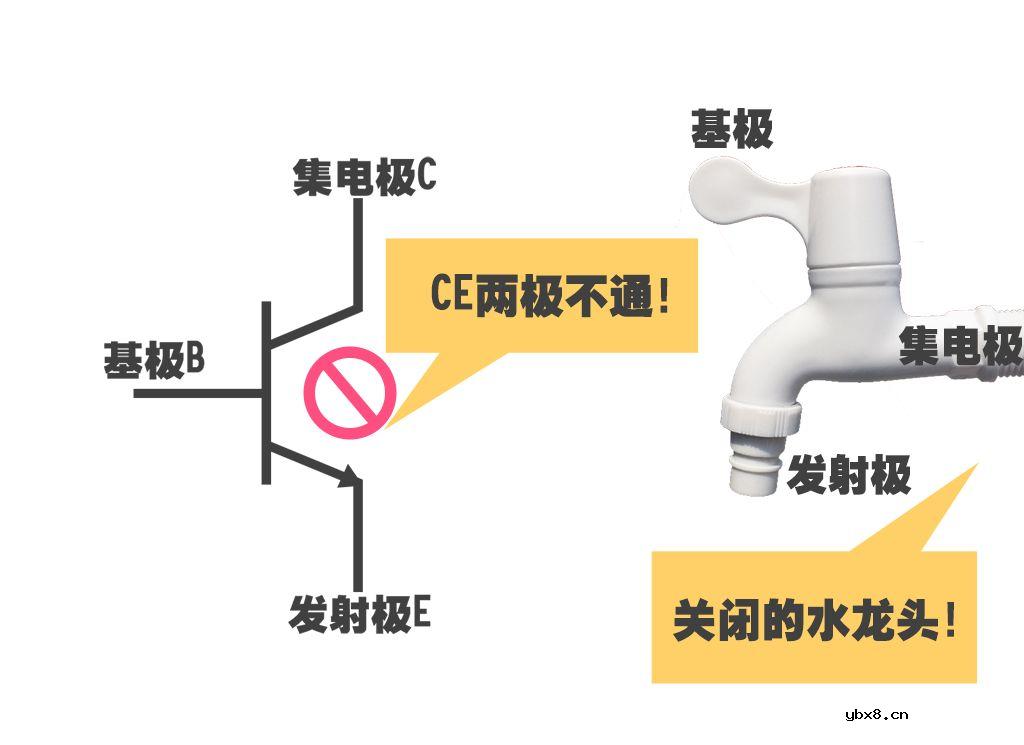

截止其实这就是水龙头关闭了，水流无法流过水龙头，此时水龙头的进水口和出水口是不通的！也就是截止时集电极和发射极是不通的，电流不能从CE两极流过。

三极管在截止时CE两极不导通，各电极电流几乎全为零，相当于开关断开。

那么如何才能让使三极管进入截止工作状态呢？

当发射结反偏，集电结反偏，这时三极管就会进入截止工作状态。

你也许会有疑问：就告诉我一句口诀，这特么反偏是什么意思！？

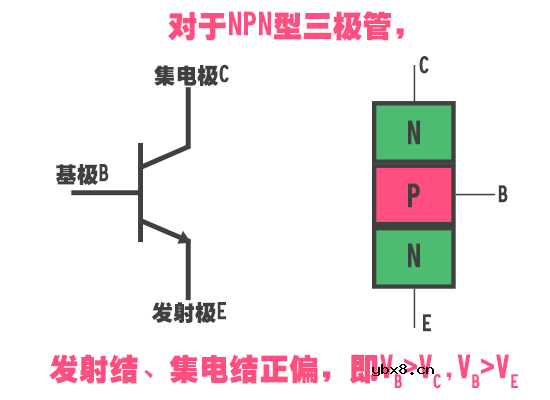

发射结反偏就是，三极管中的发射结加的是反向电压，也就是“N”这边的电压比“P”的这边电压高就是反偏。不懂的想想下面这个内部结构图。

对于NPN型三极管，发射结反偏，集电结反偏就是指集电极电压大于基极电压，发射极电压大于基极电压。

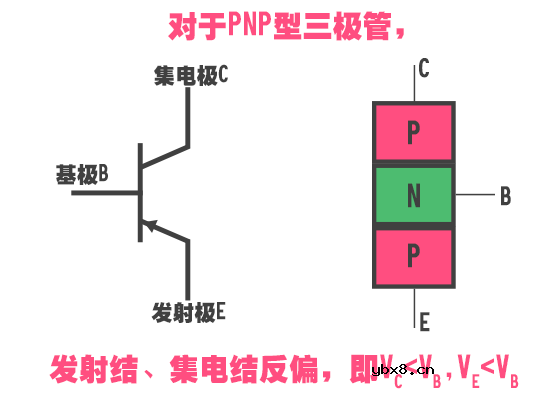

而对于PNP型三极管，发射结反偏，集电结反偏就是指集电极电压小于基极电压，发射极电压小于基极电压。

二、饱和工作状态

而什么是三极管的饱和工作状态？

饱和其实就是相当于水已经开到最大了，你再拧水龙头也是流这么大！

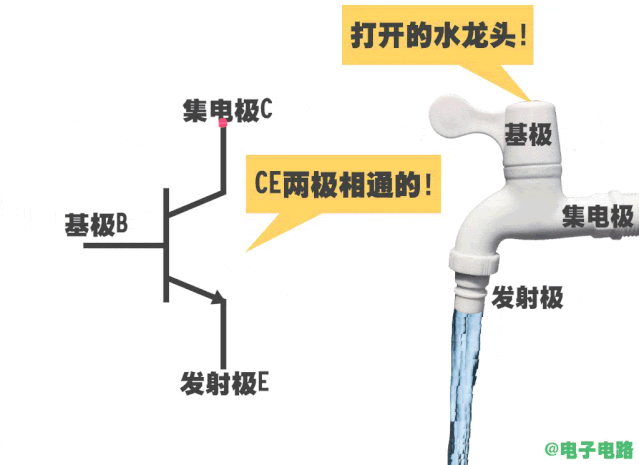

此时水龙头的进水口和出水口是相通的，水管中的水流能够以最大程度流出水龙头，也就是饱和状态时集电极和发射极是相通的，电流能够基本全部从CE两极流过。

在饱和状态，三极管CE两极相当于是相通的，但其实CE两极会存在比较小的电压，这个电压也叫做饱和压降，小功率硅管饱和压降通常小于0.5V；

在饱和工作状态下，集电极与发射极之间呈现低电阻，相当于开关闭合。

那么如何才能让使三极管进入饱和工作状态呢？

当发射结正偏，集电结正偏，这时三极管就会进入饱和工作状态。

对于NPN型三极管，发射结正偏，集电结正偏就是指基极电压大于集电极电压，基极电压大于发射极电压。

而对于PNP型三极管，发射结正偏，集电结正偏就是指集电极电压大于基极电压，发射极电压大于基极电压。

那么，三极管截止和饱和工作状态有什么作用呢？作用就是可以做无触点的开关。

三极管截止和饱和工作状态的实际应用

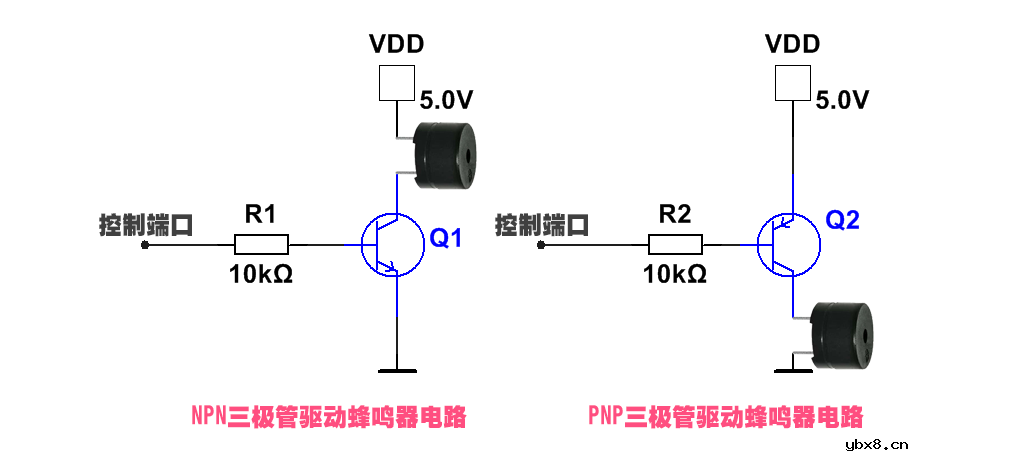

有时一些元件需要比较大的工作电流，但是我们的芯片无法输出这么大电流时候，就可以用三极管的开关作用来驱动这些需要大电流的元件了。如下图。

控制信号从R1输入，可以控制三极管进入截止或饱和的工作状态，从而驱动蜂鸣器。R1、R2作用是限流降压，因为基极只需要很小的电流。
