三极管基本放大电路的三种组态

来源:网络  发布者:电工基础  发布时间:2026-03-07 16:22
三极管基本放大电路的三种组态 组态一：共射电路 　　组态二：共集电极电路 　　
三极管基本放大电路的三种组态

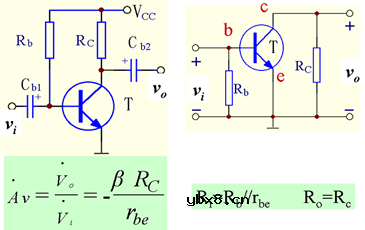

组态一：共射电路

　　

三极管基本放大电路的三种组态



组态二：共集电极电路 　　

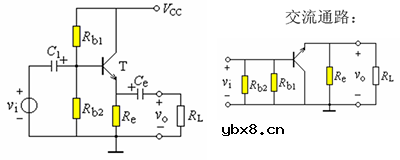

　　共集电极组态基本放大电路如图所示。
　　　　　　　　　

三极管基本放大电路的三种组态

　

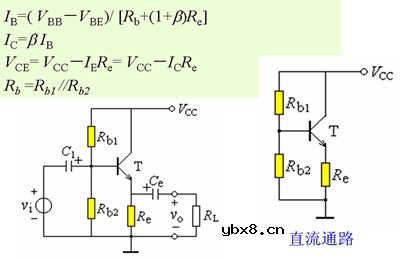

　　(1)直流分析
　　　　

三极管基本放大电路的三种组态


　　　　

三极管基本放大电路的三种组态

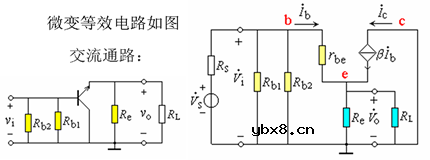

　　(2)交流分析
　　　

三极管基本放大电路的三种组态

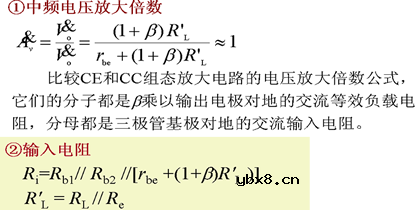

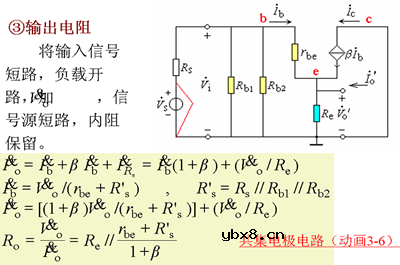

　　放大倍数／输入电阻／输出电阻
　　

三极管基本放大电路的三种组态


　　

三极管基本放大电路的三种组态

组态三：共基极放大电路

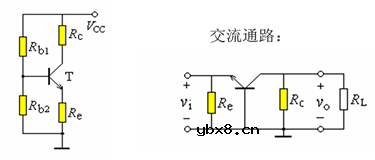

　　共基组态放大电路如图
　　　　　　　

三极管基本放大电路的三种组态

　　交流、直流通路
　　

三极管基本放大电路的三种组态

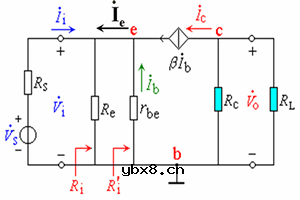

　　微变等效电路
　　共基极组态基本放大电路的微变等效电路
　　　　　　

三极管基本放大电路的三种组态

　　性能指标
　　　　

三极管基本放大电路的三种组态

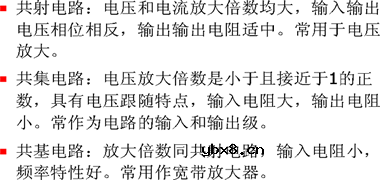

　　三种组态电路比较
　　　

三极管基本放大电路的三种组态
