二极管是一种广泛应用于电子电路中的半导体器件,它具有单向导电的特性。本文将详细介绍二极管为什么只能单向导电的原因,以及二极管的单向导通原理和PN结的导通特性。
首先,我们来了解一下什么是二极管。二极管是由P型半导体和N型半导体组成的一个PN结,具有两个电极:阳极(Anode)和阴极(Cathode)。在二极管中,P型半导体中含有大量的空穴,而N型半导体中含有大量的电子。这两种半导体的结合形成了一个内建电场,使得空穴从P区向N区移动,电子从N区向P区移动。这个内建电场就是PN结的导通特性的基础。
那么,为什么二极管只能单向导电呢?这主要是因为二极管的PN结具有单向导通特性。当外加电压的方向使得空穴从P区向N区移动时,电子从N区向P区移动,此时二极管处于导通状态。反之,当外加电压的方向使得电子从N区向P区移动时,空穴从P区向N区移动,此时二极管处于截止状态。这就是二极管只能单向导电的原因。
二极管是由PN结组成的,即P型半导体和N型半导体,因此PN结的特性导致了二极管的单向导电特性。PN结如下图所示:

在P型和N型半导体的交界面附近,由于N区的自由电子浓度大,于是带负电荷的自由电子会由N区向电子浓度低的P区扩散,扩散的结果使PN结中靠P区一侧带负电,靠N区一侧带正电,形成由N区指向P区的电场。diangon.com即PN结内电场。内电场将阻碍多数载流子的继续扩散,又称为阻档层。
接下来,我们来详细了解一下二极管的单向导通原理。当二极管加上正向电压(即阳极接正电源,阴极接负电源)时,外电场与内建电场的方向相同,会加速空穴和电子的运动。此时,空穴从P区向N区移动,电子从N区向P区移动,形成电流。这个过程被称为“扩散”,是导致二极管导通的主要原因。
当二极管加上反向电压(即阳极接负电源,阴极接正电源)时,外电场与内建电场的方向相反,会阻碍空穴和电子的运动。此时,虽然外电场作用下电子从N区向P区移动,但内建电场作用下电子却难以越过PN结进入P区。同样,虽然外电场作用下空穴从P区向N区移动,但内建电场作用下空穴却难以越过PN结进入N区。因此,反向电压下二极管的电流非常小,几乎可以忽略不计。这个过程被称为“漂移”,是导致二极管截止的主要原因。
此外,二极管的单向导通特性还与温度有关。在一定的温度范围内,温度升高会导致内建电场减弱,从而使得二极管的导通电压降低。但是,当温度过高时,二极管可能会因为热击穿而失去单向导通特性。因此,在使用二极管时需要注意温度的影响。
总之,二极管之所以只能单向导电,是因为其PN结具有单向导通特性。当外加电压的方向使得空穴从P区向N区移动时,二极管处于导通状态;反之,当外加电压的方向使得电子从N区向P区移动时,二极管处于截止状态。这种单向导通特性使得二极管在电子电路中具有广泛的应用前景。
下面分两种情况讨论PN结的导通特性。
1.PN结加上正向电压
2.PN结加上反向电压

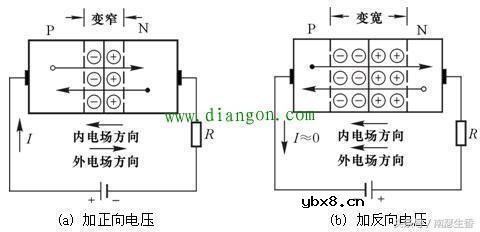

以上两种情况如下图所示:
