这些电路用于修改输入波形并为电路提供电压保护。顾名思义,这些电路将输入波形削波到特定的电压电平,从而在输出中产生修改后的波形。这些电路基于二极管的反向偏置特性工作,其中它阻止电流流动,因此其端子上的电压不会改变。记住这一点,您可以毫无问题地理解以下电路。
A) 正削波电路:

上图所示为正削波电路。这里,交流信号源连接到串联的电阻器和二极管。在正半周期期间,二极管传导电流,因此只有0.7v(二极管的典型正向电压)将在输出中表现出来。这是因为为了使二极管导通电流,输入电压应超过正向电压。换句话说,信号将被削波至+0.7v。同时,在负半周期期间,二极管将被反向偏置,零电流流过它,使端子上的电压保持不变。这就是它作为正削波电路的方式。
b) 负削波电路:

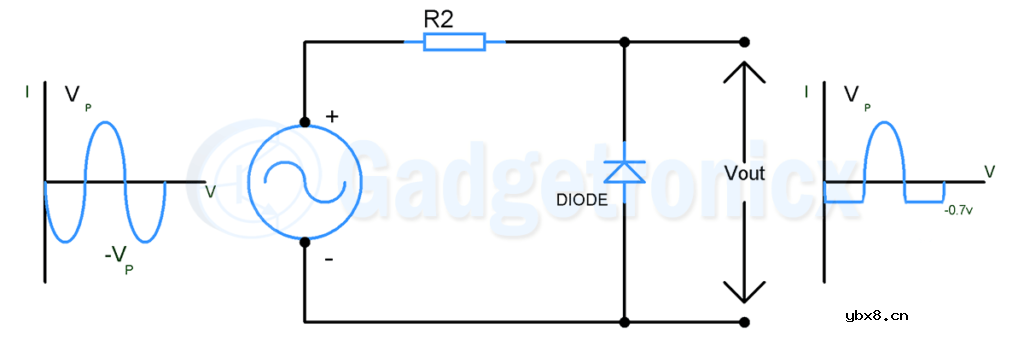

上图所示为负削波电路。这里的二极管方向与我们在正极速器中看到的方向相反。这样,当交流信号的正循环通过时,它将被反向偏置,阻止电流流动并保持电压不变。因此,正循环将在输出中表现出来。而在负半周期期间,二极管将处于正向偏置状态,电流流过它。因此,将信号的负半周期削波至-0.7v,相当于其正向电压。
C) 正负削波电路:

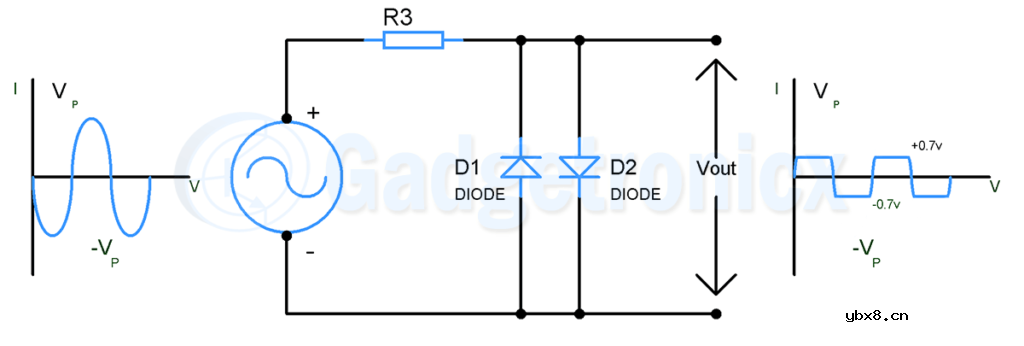

上图所示电路图为正负削波电路。这只不过是正负削波电路的组合。在这里,您可以看到两个二极管彼此并联放置,但方向不同。当提供交流信号时,二极管D1削波电路的正半周期,而二极管D2削波信号的负半周期。因此,在输出中,您将看到在0.7v和-0.7v电压电平下在两个半周期中被削波的信号。
D) 偏置削波电路:

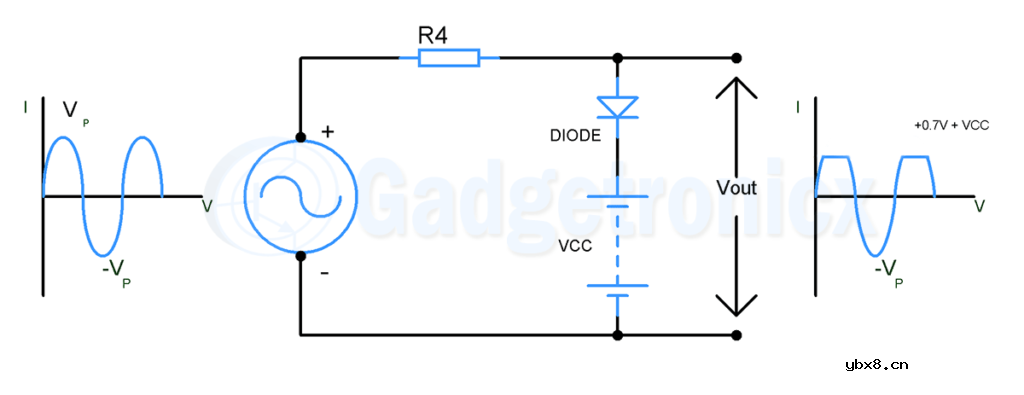

有时我们需要将电路削波在高于二极管正向电压的电压电平上。在这些情况下,我们可以使用电压源来提供必要的偏置,并迫使削波电压转换到所需的电平。在上述电路中,您可以观察到交流信号的峰值电压为V
p / -Vp,并且在正削波电路中使用电压源VCC时,交流信号强制电流通过二极管所需的电压将从0.7v增加到0.7v +
VCC。例如,使用4v电源作为VCC将在4.7v电压电平下削波正半周期。当我们需要将信号限制在所需的电压电平时,这将很有帮助。我们还可以在所需的水平上剪辑正半周期和负半周期,并且可以在不同级别剪辑它们。
