如何连接发光二极管？

发光二极管（LED）是一个小组件，当有电流流过它时会亮起。它用于灯泡、显示器、照明装饰品等等。

发光二极管（LED）是一个小组件，当有电流流过它时会亮起。它用于灯泡、显示器、照明装饰品等等。

如何连接发光二极管

LED 有两个引脚 – 阳极和阴极：

LED引脚排列

阳极是最长的引脚。这是您连接到最正电压的引脚。阴极是您连接到最负电压的引脚。

它们必须正确连接，LED 才能正常工作。如果以相反的方向连接它们，则不会有电流流动，就像标准二极管一样。

除了以正确的方向连接 LED 外，重要的是将其与电阻串联以限制其电流。与LED串联的电阻器称为限流电阻器。

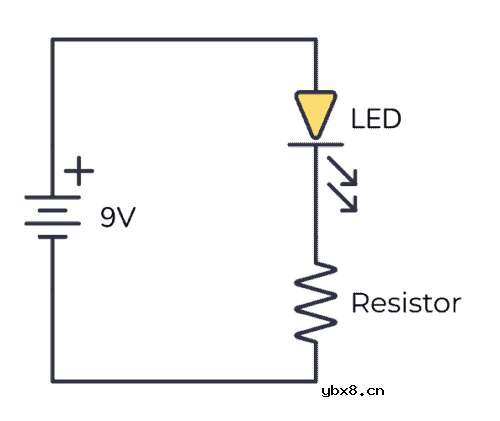

简单的 LED 电路示例

下面是如何在电路中连接发光二极管的简单示例：

通常，LED 需要大约 2-3 伏和大约 1-10 毫安才能点亮。但这因不同的 LED 类型而异。查找此信息的最简单方法是在数据表中查找（查找 LED
正向电压和测试电流）——或询问您在哪里购买的商店。

您不必太担心电压。对于大多数标准LED，如果您的电压约为9V，并使用约1 kΩ至10 kΩ的串联电阻，则LED将“获取”所需的电压。

如果通过 LED 的电流过多，它会变得非常热并击穿。这就是电阻器存在的原因 -
用于控制通过LED的电流量。唯一不需要电阻器的情况是当您有电池或其他电压源提供 LED 所需的电压时。

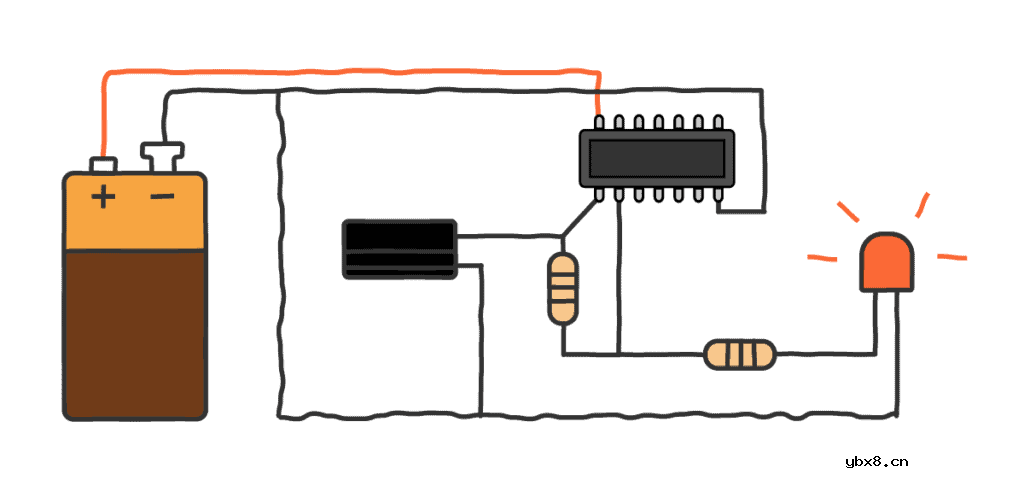

如何闪烁 LED

如果要闪烁 LED，则需要构建一个振荡器电路来打开和关闭 LED。 存在内置此电路的 LED。但是没有这个电路，普通的LED不会闪烁。

有几种方法可以闪烁 LED，但最容易构建和理解的方法之一是基于 NOT 门的闪烁 LED 电路。

如何调整LED的亮度

有两种方法可以调整 LED 的亮度。

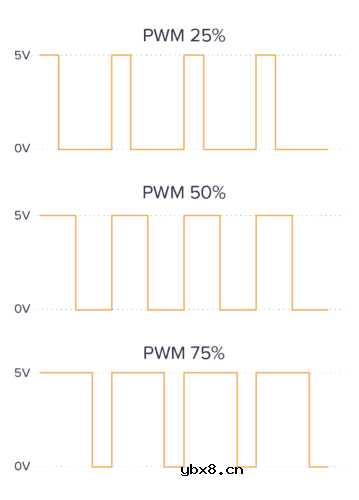

（1）您可以非常快速地打开和关闭LED（使用PWM），打开和关闭之间的比率将决定LED在人眼中的亮度：

（2）或者您可以控制通过LED的电流，这直接转化为亮度。电流越大，亮度越高。与 LED
串联的电阻器设置电流。因此，通过改变电阻的电阻，可以改变亮度。

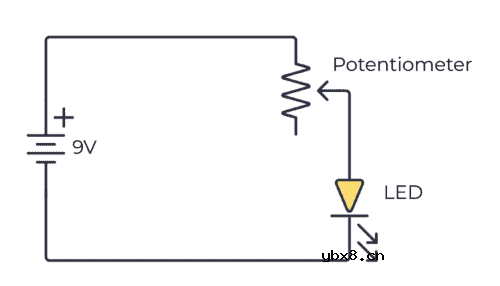

电位计是一个可变电阻器。如果将电位器与LED串联，则可以转动电位器的旋钮来调节LED的亮度。

发光二极管颜色

LED 有多种颜色。常见的颜色有红色、绿色、黄色、琥珀色、蓝色和白色。或颜色的组合，如 RGB LED。
