STP20M100S肖特基二极管封装设计介绍

在设计中，肖特基二极管想必大家见到的很多了，这种二极管是用其发明人肖特基博士（Schottky）命名的，具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，因此在部分场合限制了其应用范围。

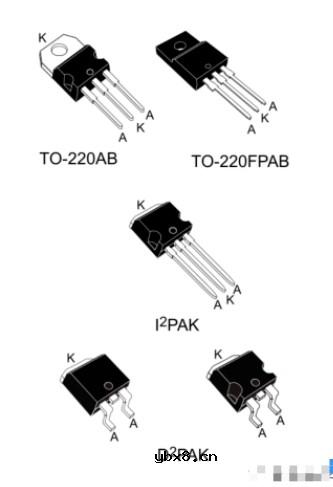

今天给大家介绍的这款肖特基二极管算是一款战斗机了，与数字电路中的不同，这款二极管型号为STP20M100S，导通电流高达20A，耐压达到100V，因此其封装也和传统的小型号二极管不同。可以应用在开关，SMPS，DCDC转换器，LED照明，笔记本设备适配器等多种场合。具有出色的效率和驱动大功率负载的能力。这款二极管具有多种封装形式可供用户选择，TO-220AB,TO-220FPAB,I2PAK,D2PAK.之所以都使用这么大的封装，也是为了更好的散热和导通电流。电路设计时，一定要将2个正极引脚均连接到电流回路里面。

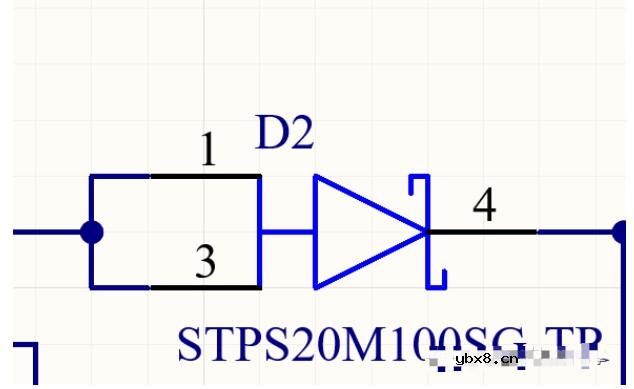

原理图封装图：

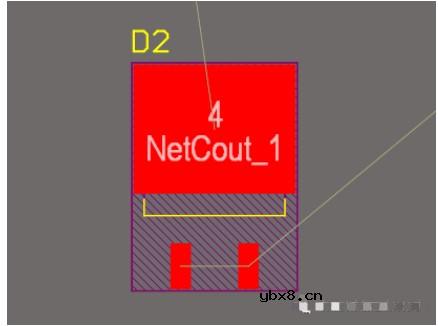

PCB封装图（D2PAK）：


3D效果图：
