二极管的正负极怎么区分？

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:59
一、普通二极管有色端标识一极为负极; 二极管封装及其方向如下图示： 印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：

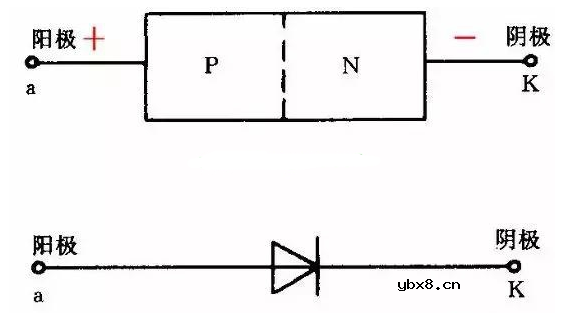

一、普通二极管有色端标识一极为负极;

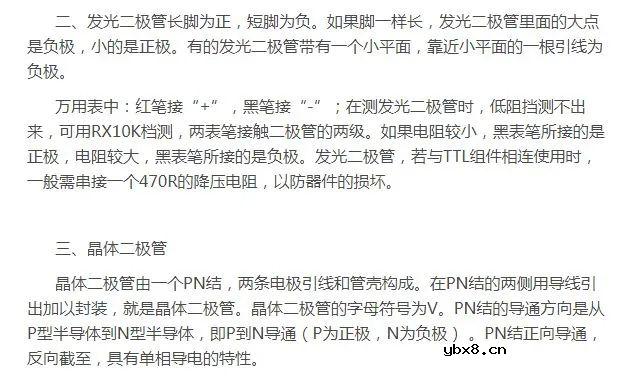

二极管的正负极怎么区分？

二极管的正负极怎么区分？

二极管的正负极怎么区分？

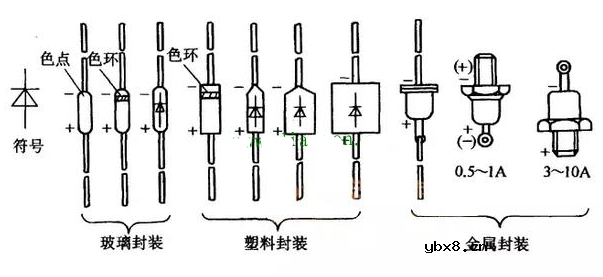

二极管封装及其方向如下图示：

二极管的正负极怎么区分？

印制板中通过PCB板上丝印来判别二极管方向的方法总结如下：

通常情况下：

1、有缺口的一端为负极;

2、有横杠的一端为负极;

3、有白色双杠的一端为负极;

4、三角形箭头方向的一端为负极;

5、插件二极管丝印小圆一端是负极，大圆是正极。

在立式焊接的情况下原件本体在正极圈里

6、插件发光二极管方孔为第一脚为正极。
