电力二极管型号及选型

电力二极管的主要类型电力二极管的应用范围广，种类也很多，按照正向压降、反向耐压、反向漏电流等性能，特别是反向恢复特性的不同，介绍几种常用的电力二极管。

其主要类型有普通二极管、快恢复二极管、肖特基二极管。

1、普通二极管

普通二极管（GeneralPurposeDiode）又称整流二极管（RecTIfierDiode），多用于开关频率不高（1kHz以下）的整流电路中。

其反向恢复时间较长，一般在5s以上，这在开关频率不高时并不重要

正向电流定额和反向电压定额可以达到很高，分别可达数千安和数千伏以上

普通二极管按照所用的半导体材料不同，可分为锗二极管和硅二极管；按管芯结构不同，可分为图4所示的点接触型二极管、面接触型二极管和平面型二极管；根据管子用途不同，又可分为整流二极管、检波二极管、开关二极管等。

点接触型二极管是用一根很细的金属触丝压在光洁的半导体表面上，通以强脉冲电流，使触丝一端和半导体牢固地烧结在一起，构成PN结，如图4（a）所示。点接触型二极管因触丝与半导体接触面很小，只允许通过较小的电流（几十毫安以下），但在高频下工作性能很好，适用于收音机中对高频信号的检波和微弱交流电的整流。国产锗二极管2AP系列、2AK系列，都是点接触型的。

面接触型二极管的PN结面积较大，并做成平面状，如图4（b）所示。它可以通过较大的电流，适用于对电网的交流电进行整流。国产大部分2CP系列和2CZ系列的二极管都是面接触型的。

图4 普通二极管的管芯结构

2、快速恢复二极管

恢复过程很短特别是反向恢复过程很短（5μs以下）的二极管，也简称快速二极管。工艺上多采用了掺金措施，结构上有的采用PN结构类型，也有的采用对此加以改进的PiN结构。

采用外延型PiN结构的的快恢复外延二极管（Fast Recovery Epitaxial Diodes--FRED），其反向恢复时间更短（可低于50ns），正向压降也很低（0.9V左右），但其反向耐压多在400V以下

从性能上可分为快速恢复和超快速恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100ns以下，甚至达到20~30ns。

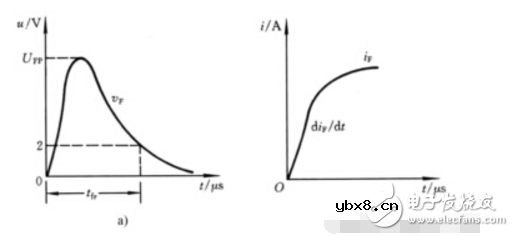

图 快速整流二极管的正向恢复特性

a） 管压降随时间变化的曲线 b） 二极管开通电流波形
