瞬态抑制二极管有哪些作用_工作原理_特性参数_应用电路

1、瞬态抑制二极管的作用

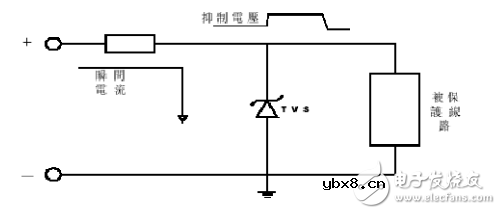

TVS管是一种高效能的保护器件，当两端受到瞬间的高能量冲击时，TVS管能瞬间的将自身的高阻特性转化为低阻特性，吸收大电流从而将TVS管两端的电压钳制在一个确定的值上（TVS管的耐压值），从而使后边电路免受瞬态高能量的冲击，保护电路安全。如下图所示。

讲的通俗一点，如果电路能承受的电压冲击不高于DC24V，那么在电源处焊接一个26V的TVS管，当供电电压不超过26V时，TVS管处于高阻态；而当电源处瞬间来了个高于26V的脉冲后，TVS管能快速的将电路电压钳制在24V，从而保证了电路板的安全。

总的来说瞬态抑制二极管的作用有：

（1）将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

（2）静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms；而一般的TTL器件，遇到超过30ms的10V脉冲时，便会导至损坏。利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。

（3）将TVS二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。

2、什么是瞬态抑制二极管

瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。其特点为反应速度快（为ps级），体积小，脉冲功率较大，箝位电压低等。其10/1000μs波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。

3、瞬态抑制二极管工作原理

器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。
