什么是超快恢复二极管_超快恢复二极管作用_超快恢复二极管参数及型号

　　什么是超快恢复二极管_超快恢复二极管作用

　　超快恢复二极管（简称fred）是一种具有开关特性好、反向恢复时间超短的半导体二极管，常用来给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器，使开关器件的功能得到充分发挥。超快恢复二极管是用电设备高频化（20khz以上）和高频设备固态化发展不可或缺的重要器件。

　　

　　超快恢复二极管的特点

　　1、超快恢复时间

　　2、大电流能力

　　3、高抗浪涌电流能力

　　4、低正向压降

　　5、低反向漏电流

　　超快恢复二极管的作用

　　因为随着装置工作开关频率的提高，若没有fred给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器，那么igbt、功率mosfet等开关器件就不能发挥其功能和独特作用，这是由fred关断特性参数（反向恢复时间t、反向恢复电荷q、反向峰值电流i ）的作用所致。

　　最佳参数的fred与高频开关器件协调工作，使高频逆变电路内因开关器件换相所引起的过电压尖峰、高频干扰电压及emi降至最低，使开关器件的功能得到充分发挥。

　　

　　超快恢复二极管的应用

　　随着电力电子技术向高频化、模块化方向发展，fred作为一种高频器件也得到蓬勃发展，现已广泛用于各种高频逆变装置和斩波调速装置内，起到高频整流、续流、吸收、隔离和箝位的作用，这对发展我国高频逆变焊机、高频开关型电镀电源、高频高效开关电源、高频快速充电电源、高频变频装置及功率因数校正装置等将起到推动作用。

　　这些高效、节能、节电和节材，并能提高产品质量和劳动生产率的高频逆变装置将逐步替代目前正在大量生产、体积庞大、效率低和对电网污染严重的晶闸管工频电源，对加速我国电力电子产品的更新换代周期将起到决定性作用。

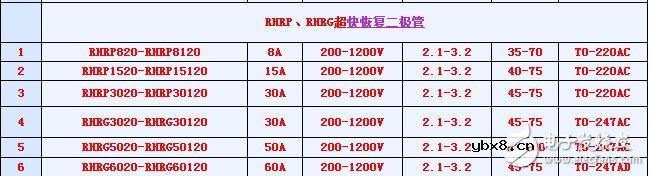

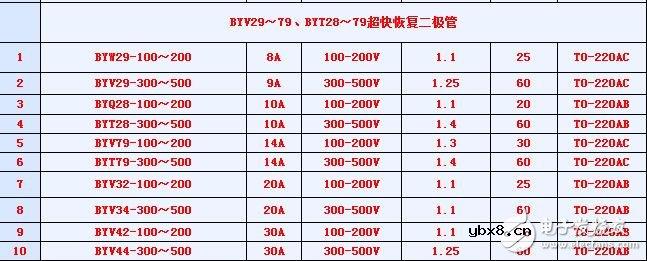

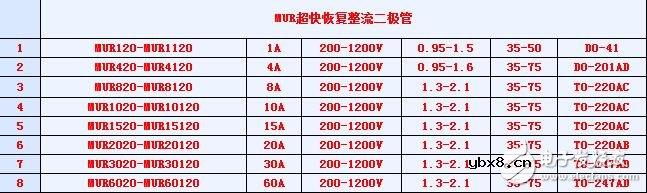

　　超快恢复二极管参数及型号
