1n4007二极管反向电阻是多大

　　整流二极管简介

　　整流二极管（rectifier diode）一种用于将交流电转变为直流电的半导体器件。二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。通常它包含一个PN结，有正极和负极两个端子。其结构如图所示。P区的载流子是空穴，N区的载流子是电子，在P区和N区间形成一定的位垒。外加电压使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V），称为正向导通状态。

　　若加相反的电压，使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。整流二极管具有明显的单向导电性。整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造（掺杂较多时容易反向击穿）。这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。

　　

　　整流二极管是利用PN结的单向导电特性，把交流电变成脉动直流电。整流二极管漏电流较大，多数采用面接触性料封装的二极管。整流二极管的外形如图1所示，另外，整流二极管的参数除前面介绍的几个外，还有最大整流电流，是指整流二极管长时间的工作所允许通过的最大电流值。它是整流二极管的主要参数，是选项用整流二极管的主要依据。

　　1n4007二极管简介

　　1N4007 是封装形式为 DO-41 的塑料封装型通用硅材料整流二极管。广泛应用于各种交流变直流的整流电路中。也用于桥式整流电路。1n4007利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉冲直流电。

　　

　　二极管电阻的特性

　　正向电阻是二极管正向导通后正——负极之间的电阻，这一电阻值很小。

　　

　　反向电阻是二极管处于反向偏置而未击穿时的电阻，这一电阻值很大。正、反向电阻值的大小是相对的，即：反向电阻值远远大于正向电阻值，反向电阻愈大愈好。

　　

　　二极管正向电流与正向电阻关系的应用

　　当二极管的正向电流变化时，其正向电阻也在发生微小的变化，正向电流愈大，正向电阻愈小，反之则大。

　　在一些控制电路中，在利用这一特性实现电路的控制功能。

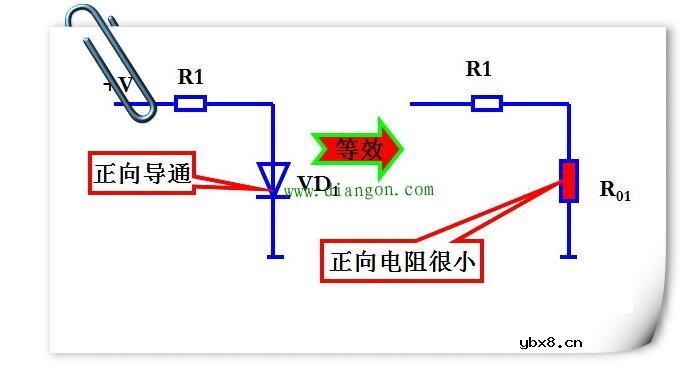

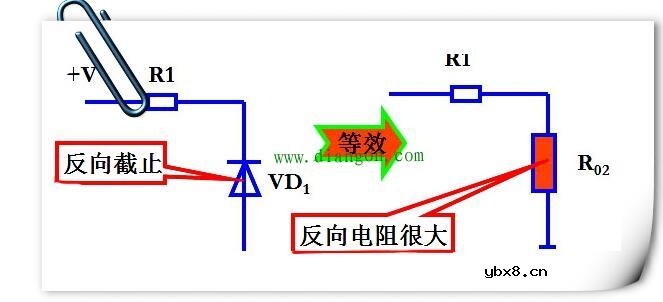

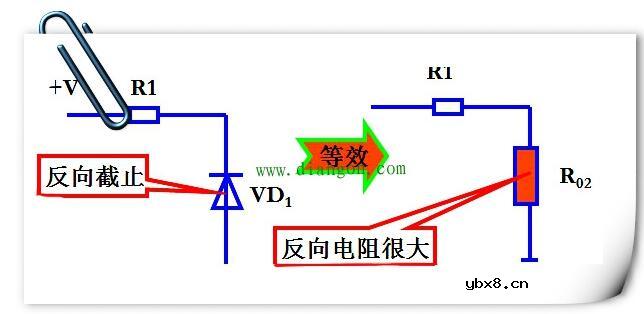

　　在电子开关电路中，利用二极管正向电阻和反向电阻相差很大的特性，可以将二极管作为电子开关器件，即所谓的开关二极管：二极管导通时，其内阻很小，相当于开关接通；二极管截止时两引脚之间的电阻很大，相当于开关的断开。在电路中可以起到通与断的控制作用。

　　正向电阻是二极管正向导通后正——负极之间的电阻，这一电阻值很小。

　　

　　反向电阻是二极管处于反向偏置而未击穿时的电阻，这一电阻值很大。正、反向电阻值的大小是相对的，即：反向电阻值远远大于正向电阻值，反向电阻愈大愈好。

　　

　　二极管正向电流与正向电阻关系的应用

　　当二极管的正向电流变化时，其正向电阻也在发生微小的变化，正向电流愈大，正向电阻愈小，反之则大。

　　在一些控制电路中，在利用这一特性实现电路的控制功能。

　　在电子开关电路中，利用二极管正向电阻和反向电阻相差很大的特性，可以将二极管作为电子开关器件，即所谓的开关二极管：二极管导通时，其内阻很小，相当于开关接通；二极管截止时两引脚之间的电阻很大，相当于开关的断开。在电路中可以起到通与断的控制作用。

　　

　　1n4007二极管反向电阻是多大

　　in4007是整流二极管，其反向耐压值一般都到1000V。正向压降就跟普通二极管差不多0.7V，只要在其耐压值内反向电阻可以认为是无穷大。
