开关电源实际布线过程中要考虑各种“地”的特点及接地方式

在开关电源布线中，基本原则是：根据实际应用，先分清楚地线的种类，然后选择不同的接地方式；不论何种接地方式，都须遵守“低阻抗，低噪声”的原则。以下将介绍开关电源实际布线过程中要考虑各种“地”的特点及接地方式。

基本电路拓扑环路

功率地线

功率地线由于有大电流流过，如果处理不当就会产生很大的干扰，不能带重载，甚至不能正常工作。

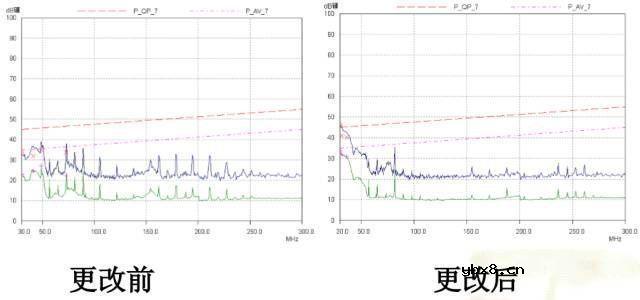

失败案例

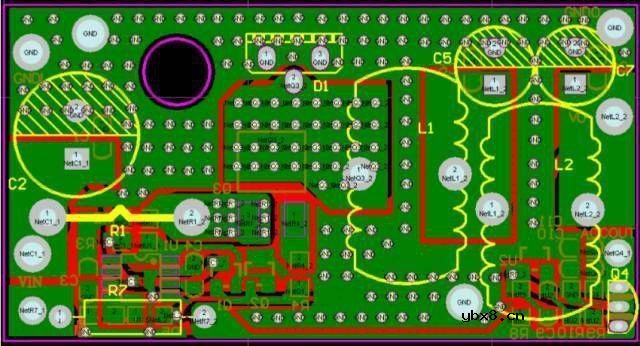

BUCK线路，由于使用大面积的铺地，导致干扰太大，不能带重载。

成功案例

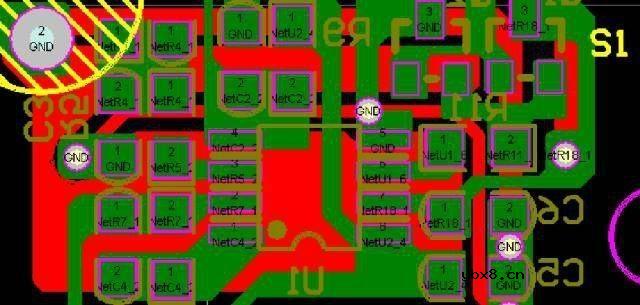

1、2KWBOOST线路

Layout需要注意的问题：

●不同的功率地线需要单独走线

●尽量不要平行走线

●尽量减少环路面积

●必须遵循“短，粗，直”的原则；因功率地线的di/dt较大，太长的线天线效应明显；太细的线会产生较大的压降；弯曲太多或90度的线会产生反射效应

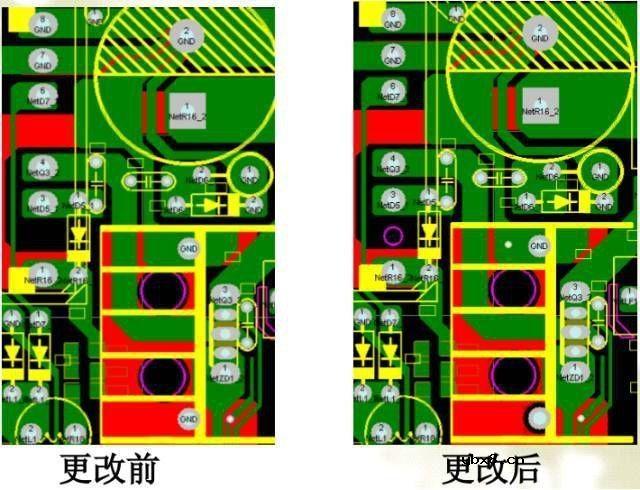

驱动地线

驱动源的地线要尽量靠近被驱动器件，以便构成最小环路，减少振荡与EMI问题

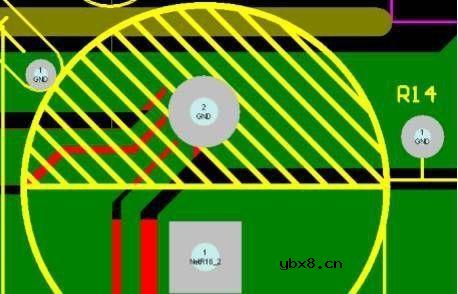

Y电容的接地点

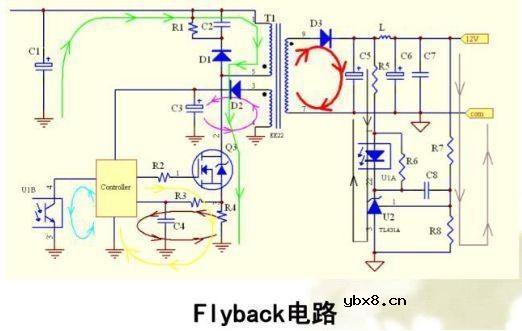

●关于“源”的概念

●“静地”是源的低端

●Y电容的连接点，讲究一个“静”，很显然上图Y电容最佳连接点事C1的负端，以及变压器T1的次级7脚。

散热器接地

散热器处于地电位，有源器件处于射频电位，故散热器工作时可以等效于一个大的共模去耦电容，将RF电流接入地。

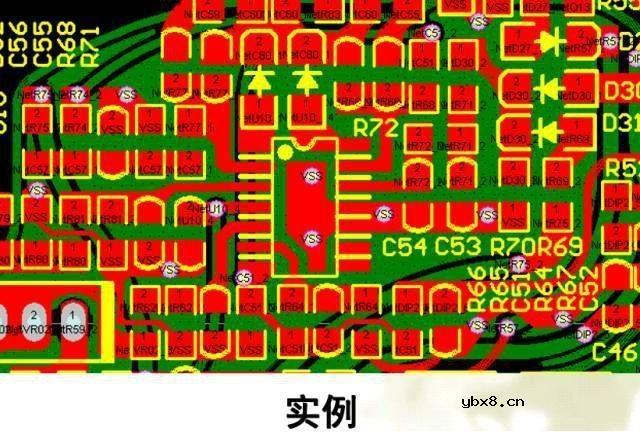

局部接地面的应用

局部接地面可以捕获器件跟振荡器内部产生的RF磁通量，在高频电路中最常见。

总结

●实际布线要结合安规、EMC的要求

●关键是要理解“地”在电源中的作用，布线时需要权衡利弊得失
