分享一个使用SCL语言编写的电机星三角启动的函数块

国标规定三相异步电动机在以下两种情况下不允许直接启动：

①额定容量大于7.5kW的；

②由专用变压器供电时，电动机容量大于变压器容量20%的；

不宜直接启动的电动机可以通过下列几种方法启动：

①采用适当功率的电机启动器；

②采用适当功率的变频器；

③采用星三角转换电路；

采用星三角转换电路启动是相对简单和节省成本的一种方式，它是通过三个接触器的配合，在电机启动初期使三相定子绕组构成星型连接（Y）。当电机运行一段时间后，再将三相绕组转换成三角形连接（△）。

星型连接时加载在定子绕组上是相电压（220V），三角形连接时加载在定子绕组上的是线电压（380V），可见星三角启动是一种降压启动。

星三角降压启动适用于正常运行时定子绕组为三角形连接的电机（国标规定4kW以上的电机均应采用三角形接法），电路包括主回路和控制回路。控制回路可以由按钮、接触器、时间继电器完成，这种情况下不需要PLC参入。

另外也可以通过PLC来实现定时/互锁等控制回路的功能，这种情况下控制回路的接线会相对简单一些，也可以节省一个时间继电器。无论是否使用PLC，主回路的接线保持不变。

今天这篇文章，跟大家分享一个使用SCL语言编写的电机星三角启动的函数块。

本例程的电机主回路电路图如下图所示：

其中：

Q1：断路器，有常开触点；

KM1：主接触器，有常开触点；

KM2：星型接触器，有常开触点；

KM3：三角形接触器，有常开触点；

FR1：热继电器，有常闭触点；

在博途环境下新建函数块FB5021_motorStartUp-star-delta，声明变量如下面两张图：

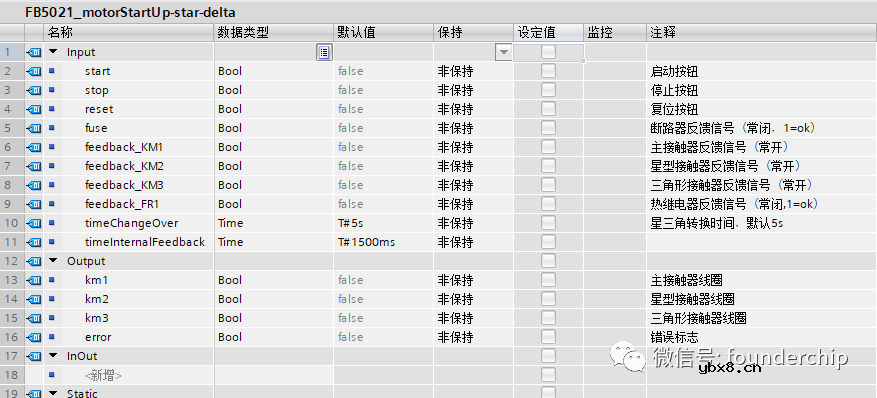

①输入/输出变量：

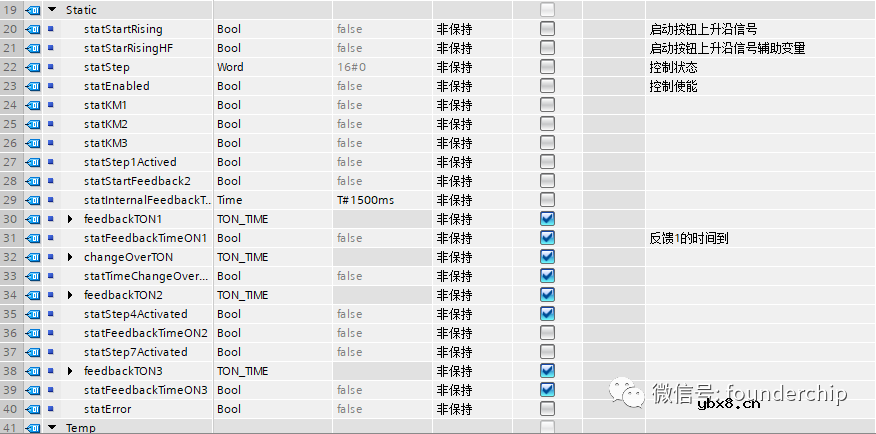

②静态变量：

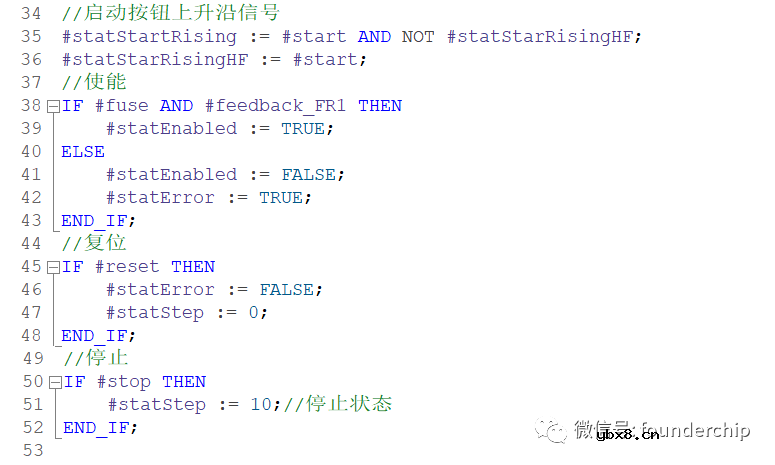

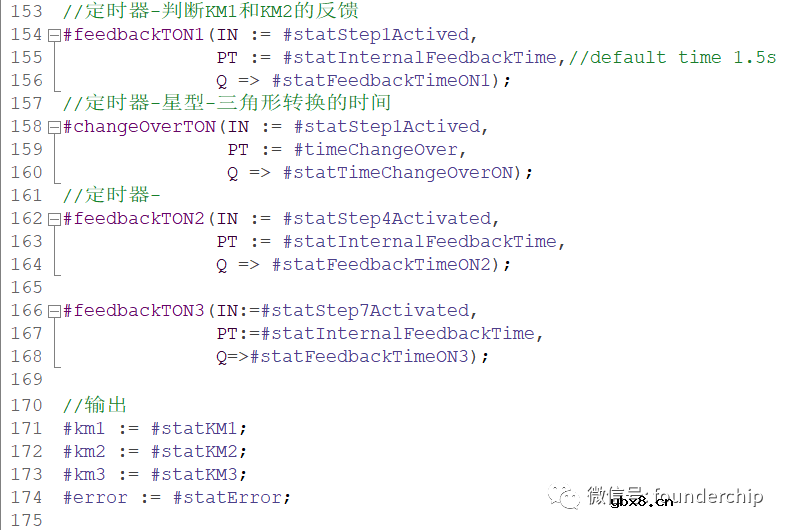

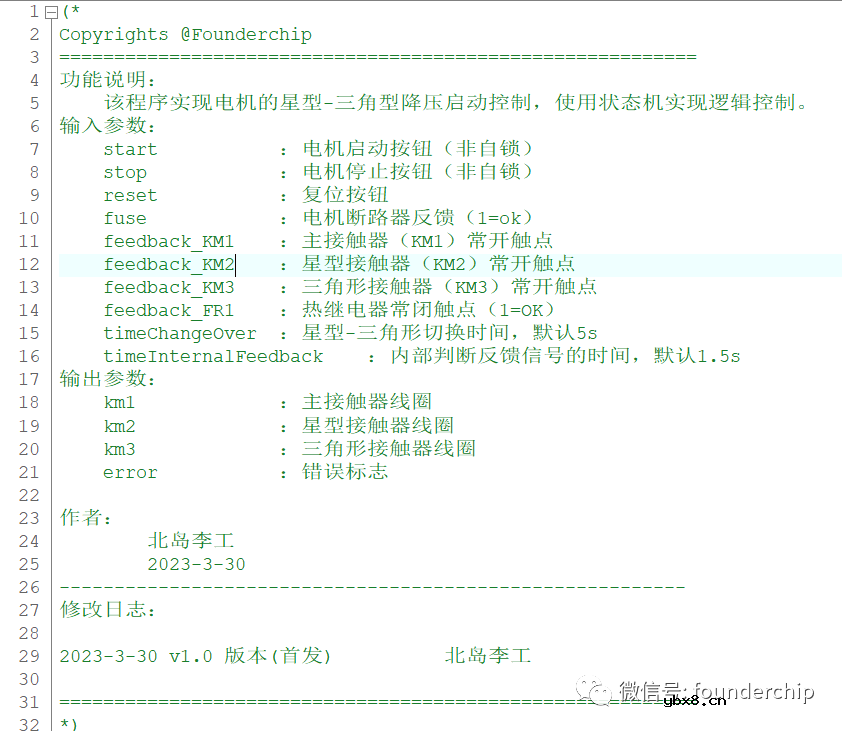

代码如下：

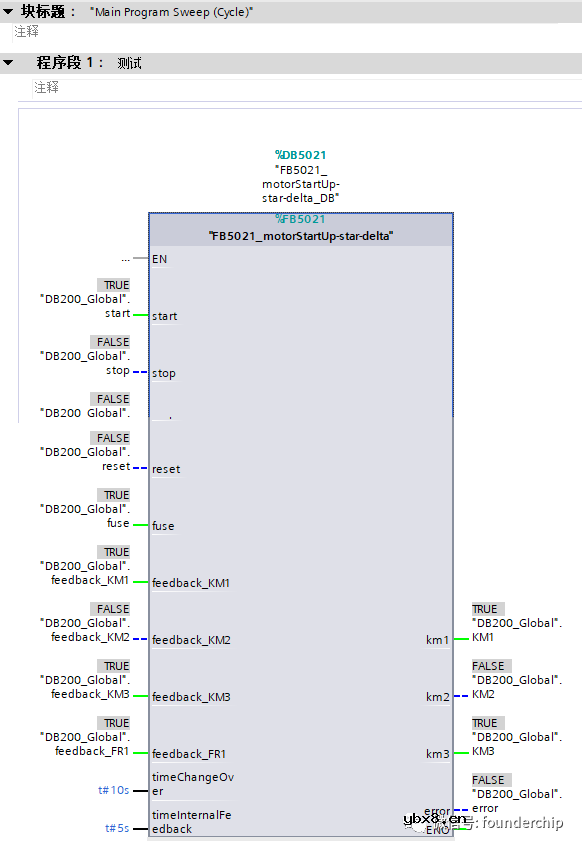

这段代码我已经测试过了，如下图所示：
