热过载继电器型号含义

　　JR36系列热过载继电器型号含义

　　JR36系列热过载继电器适用于交流50Hz，电压至690V、电流至160A的电路中，用作交流电动机的过载保护。带有断相保护装置的热继电器，还能在三相电动机一相断线或三相严重不平衡的情况下起保护作用，是JR16改进后的产品。符合GB14048.4标准。

　　JR36热过载继电器常见型号有：

　　JR36-20 0.68-1.1A JR36-20 10-16A JR36-20 0.25-0.35A JR36-20 20-32A

　　JR36-63 40-63A JR36-63 20-32A JR36-63 28-45A JR36-63 14-22A

　　JR36-160 53-85A JR36-160 40-63A JR36-160 75-120A JR36-160 100-160A

　　施耐德热过载继电器使用说明

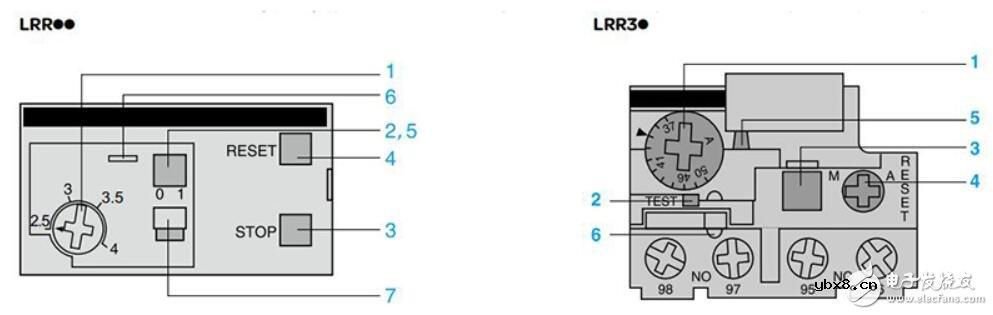

　　施耐德热过载继电器是属于EasyPact TVR系列中作为保护元件进行使用，它的主要就是起到用于保护交流电路与电动机，同时可以有效的避免电动机出现了过载、缺相、起动时间太长和堵转时间太长的作用。热过载继电器具体说明可根据下图中标注的序号进行使用：

　　1、代表了Ir设定表盘；

　　2、是测试按钮主要是用来检查控制电路的接线是否正常，同时还可以模拟继电器脱扣（具体使用N/O和N/C触点动作）；

　　3、是热过载继电器停止按钮，可以通过N/C位来操作触点动作，而且还不会影响到N/O触点；

　　4、代表复位按钮；

　　5、则是脱扣指示器；

　　6、表示前盖铅封挂钩，用于锁定设定值；

　　7、施耐德热过载继电器的手动以及自动复位选择开关，还为手动位置提供了防护措施保护盖，但是需要注意的一点就是把它设定到自动位置的时候务必要谨慎。
