磁保持继电器用在哪里_磁保持继电器的用途及应用

　　磁保持继电器，也是继电器的一种，但却具有比其它继电器更为稳定的性能，更为娇小的体积，更强的承载能力等。磁保持继电器实质上就是一种自动开关，可以自动接通或断开电路，其平时依靠永久磁铁的磁性可以保持稳定状态，若需转换其状态只需使用脉冲信号对其进行激励即可。

　　

　　磁保持继电器的结构

　　磁保持继电器分为两层，上层为电磁系统，下层为接触系统，电磁系统采用扁平直动式磁保持磁路系统，其包括磁铁、线圈、衔铁、铁芯、安装板，磁铁设于安装板中央，磁铁两侧安装有线圈，线圈上方设有U形铁芯，衔铁处于铁芯之间相互配合形成环形结构，进而可以由磁场控制工作。该安装板的两端位于铁芯U形底的旁边还安装有纯铁板，防外磁场干扰的作用。

　　磁保持继电器的优点

　　1、仅需脉冲激励，可以单、双线圈工作

　　2、体积小，PCB式安装

　　3、功耗低，负载能力强

　　4、安全可靠，寿命长

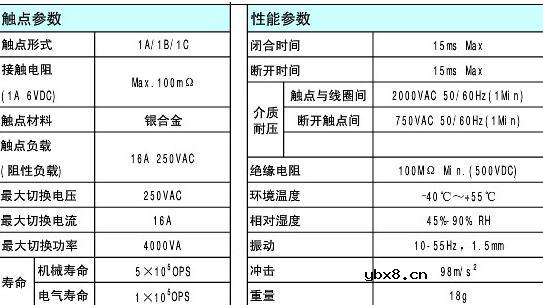

　　磁保持继电器的技术参数

　　

　　磁保持继电器的用途

　　1、扩大控制范围

　　例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

　　2、放大

　　例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

　　3、综合信号

　　例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

　　4、自动、遥控、监测

　　例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

　　

　　磁保持继电器的应用

　　磁保持继电器作为一种双稳态继电器，以功耗低，体积小，负载能力大等优点，得到广泛的应用，主要有如下领域：

　　1、智能电表：IC卡电表、预付费电表、单相电表、三相电表；

　　2、无功补偿：同步开关、复合开关、智能电容器；

　　3、智能控制：智能家居、太阳能路灯控制、自动化设备等等！

　　

　　磁保持继电器的应用注意事项

　　1、保持继电器出厂状态通常为触点闭合状态，但因运输或继电器安装时受到冲击等因素影响，可能会改变状态。因此在使用前有必要采取措施使触点重新复位。

　　2、为了使磁保持继电器可靠动作，施加到线圈上的电压必须达到额定电压值，且脉冲宽度须达到动作时间的3倍以上。

　　3、磁保持继电器线圈是有极性区分的，客户在订货时须特别指出线圈极性，以便我可生产。

　　4、保持继电器的外形及安装尺寸一般是不能改变的，客户在选型时应注意继电器外形尺寸是否符合要求。磁保持继电器的外围附件可根据客户要求定制。对于双硬连接的产品，必须有一边的引出导电片是比较柔性的; 若两边都是刚性的，继电器安装后容易产生较大的应力，可能改变继电器的参数。

　　5、继电器入厂检验及安装使用时应轻拿轻放，防止跌落影响参数；做破坏性测试的产品与正常品应严格区分标识，不得使用。
