PCB平面变压器设计参考

　　一、PCB平面变压器简介

　　PCB平面变压器可由独立的标准叠层电路或小型多层PCB板组件构成，或者集成到电源多层PCB板内。PCB平面变压器有如下的优点：

　　1.非常小的外形体积：

　　2.极好的散热性能;

　　3.很低的漏感：

　　4.优越的性能可重复性：


工程师的巨大福利，首款P_C_B分析软件，点击免费领取



　　通过对工作状态下的多层PCB板型电路的平面E型变压器的性能测试显示，与相同的有效体积的传统线绕型变压器相比，平面变压器的热阻大大下降（高达50%）。这是由于平面磁芯的比表面积有很大提高，更加有利于散热的原因，这就使得平面变压器能够工作在较高的功率密度下还能保持在可接受的温升范围内。

　　而PCB平面变压器的设计难点在于：

　　1.寻找薄PCB绝缘基材和厚钢销（大于70um）的PCB，才能满足绕组的多层（4-12层）低高度（2-3mm）以及大电流要求;

　　2.大电流时铜箔的发热是否会引起铜销与绝缘基材的分层：

　　3.为保证产品的可掌性，多层PCB布板时的绝缘距离如何设计等等问题。

　　二、PCB平面变压器的设计参数

　　2.1PCB平面变压器结构

　　平面变压器没有漆包线绕组，而是将扁乎的连续铜质螺旋线刻蚀在印刷电路板上，然后叠放在磁芯上，其典型的结构如下图：

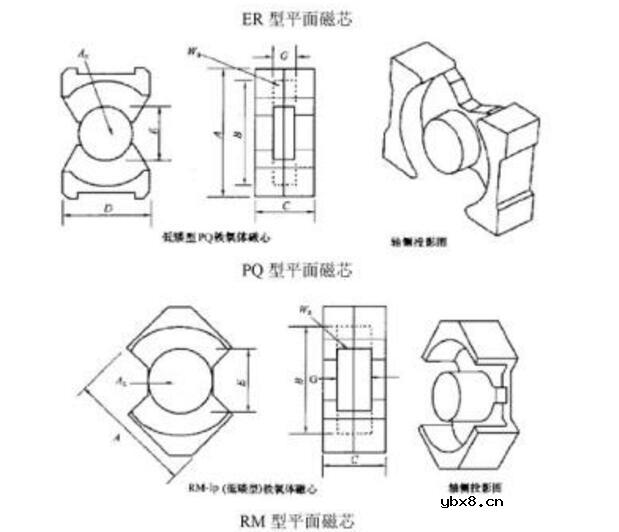

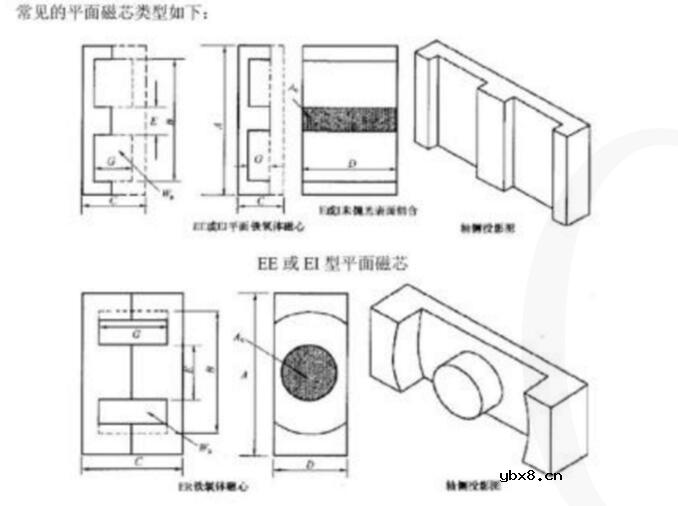

　　2.2变压器参数设计公式

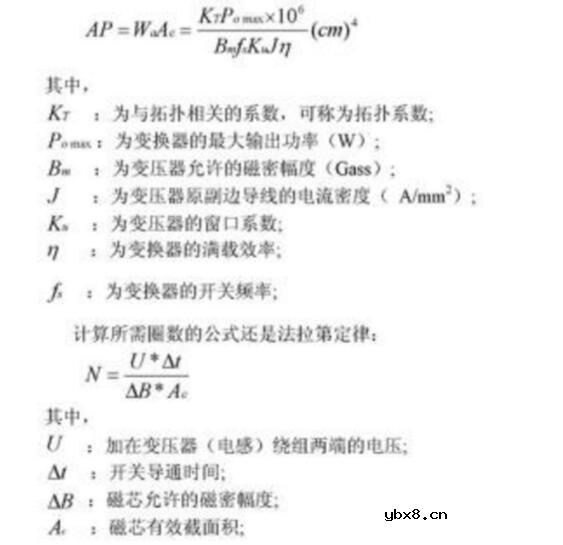

　　设计平面变压器和设计传统变压器所用的设计公式及所用的选择合适磁芯的准则是一样的，计算所需的磁芯公式如下：
