磁性天线

在半导体收音机中，为提高输入回路的选择性和灵敏度，都采用磁性天线。磁性天线是由磁棒、初级线圈和次级线圈组成的，如图6-14 所示。由于磁性天线的工作频率比较高，并且有初级和次级两组线圈，因此它是一种高频变压器。

半导体收音机的磁性天线按工作频率来区分，有中波磁性天线，如图6-14 (a) 、(b) 、(c)所示，它是用来专门接收中波段广播信号的;另外有一种是用来接收短波波段广播信号的，叫短波磁性天线，如图6-14 (d) 所示;还有一种是中、短波在一起的磁性天线，磁棒是由中波磁棒和短波磁棒粘接组成的，在它们的上面分别套有中、短波线圈，如图6-14 (e)所示。

1.磁棒
磁棒是由软磁材料制成的.软磁材料磁棒分为锚怦铁氧体和镇辞铁氧体两种。前者导磁率高，但工作频率低，只运用于中波段;后者虽导磁率较低，但工作频率较高，适用于短波段。为了使用方便，中波磁棒一般涂成黑色，而将短披磁棒涂成灰色。

磁棒具有较强的导磁能力，它能聚集空间无线电波的磁力线，在线圈中感应出较大的信号电压，使收音机灵敏度得到提高。另一方丽由于电台播发的无线电被中的磁场方向是水平的.所以当磁性天线水平放置指向电台时，会聚集最多的磁力线.而磁棒轴向指向电台方向时，感应信号会大大减少这说明磁性天线具有方向性.它可以提高收音机的选择性和抗干扰能力。

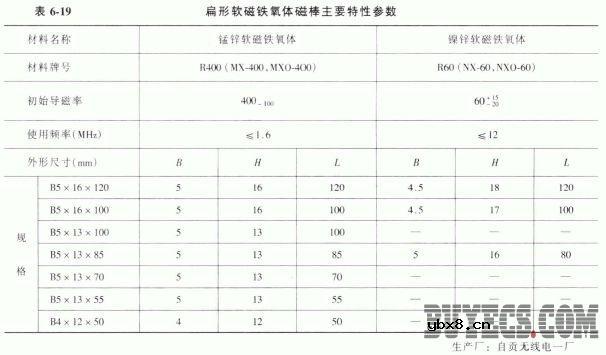

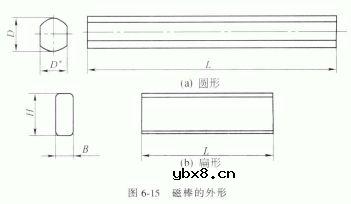

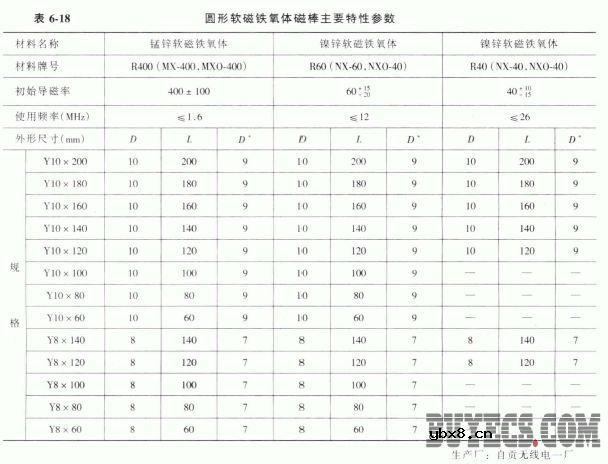

常用磁棒的形状有圆形和扁形两种，如图6-15 所示常用磁棒的特性及规格见表6-18及和表6-19。

2. 磁性天线线圈

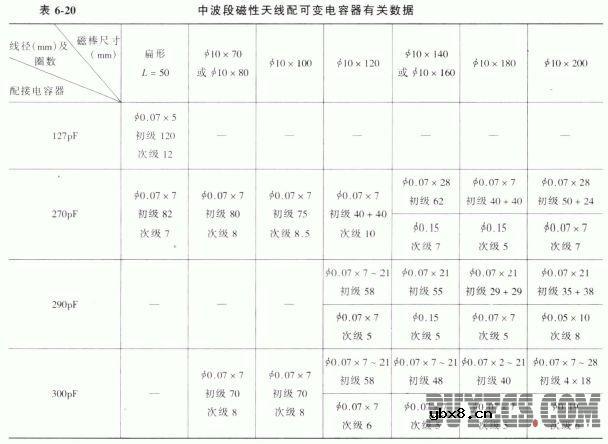

磁性天线作为收音机输入回路的电路如图6-16 所示。初级线圈L1和可变电容器C1构成调谐回路，调节C1电容量的大小可选出所需电台的广播信号，该信号经变压器的次级线圈耦合至半导体管VT1 的基极进行混频或放大。初级线圈L，与次级线圈1号配接，可变电容器的有关数据，见表6-20
和表6-2。
