变压器用绝缘材料

变压器用绝缘材料

在制作变压器时常会用到绝缘材料.如变压器骨架需用绝缘板材制作;绕组层间需用绝缘材料衬垫;绕组引线需要绝缘套管保护;绕组需要绝缘浸渍等。在变压器中使用得最多的是衬垫材料和浸渍材料。

1.衬垫材料
衬垫材料主要用于绕组层间的绝缘、绕组与绕组间的绝缘以及绕组与铁心间的绝缘。一般对衬垫材料的要求是，除有较好的绝缘性能外，还应有足够的机械强度和韧性，当用合适的浸渍材料漫渍时，其绝缘性能和机械性能均不应受到损害。

绕组的层间绝缘和绕组与绕组间的绝缘材料，可根据工作电压与工作温度来选择。材料的厚薄也是应考虑的问题，如果选用的绝缘衬垫材料太薄，当电压过高时容易发生电压击穿现象，或者在绕制线圈时绕制的导线会使绝缘衬垫材料破裂，降低绝缘性能。如果选用的绝缘衬垫材料太厚，它将占据太多空间，使绕组在铁心窗口中放不进去。

制作骨架时可选用酚醛布板或胶木板，它们都具有较好的绝缘性能和机械强度;也可使用性能优良的塑料，用模压工艺制作。

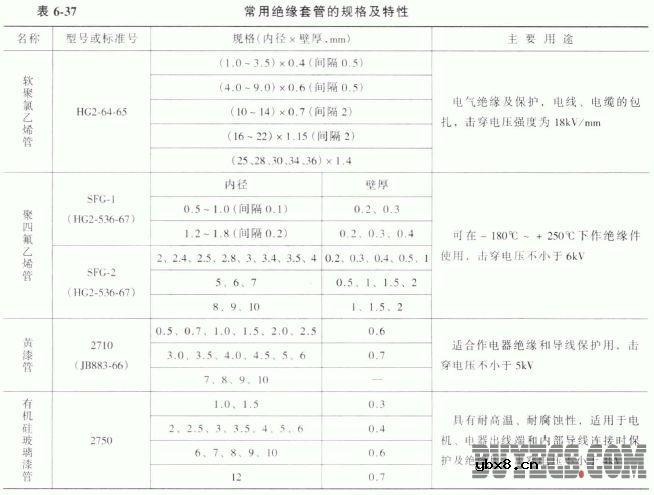

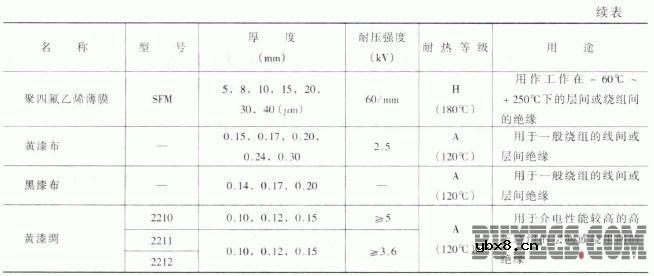

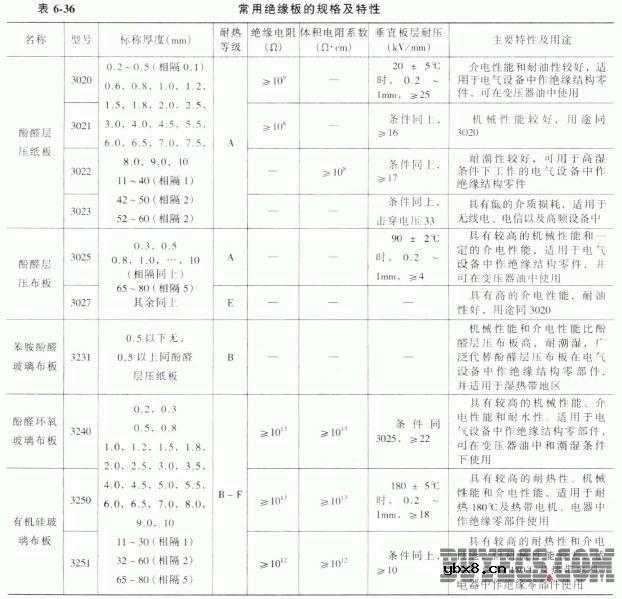

向表6-35 -表6-37 分别列出了常用的绝缘薄膜(布)、绝缘板材及绝缘套管的规格及特性参数。

2. 浸渍材料
浸渍材料主要用于对绕组的浸渍或变压器进行灌封，浸渍材料除能加强变压器绕组及铁心的绝缘外，还可以起到防潮和散热的作用。

浸渍材料一般采用绝缘漆，对于小毛要场合使用的变压器，可以漫蜡。环氧树脂主要用于灌封的变压器。

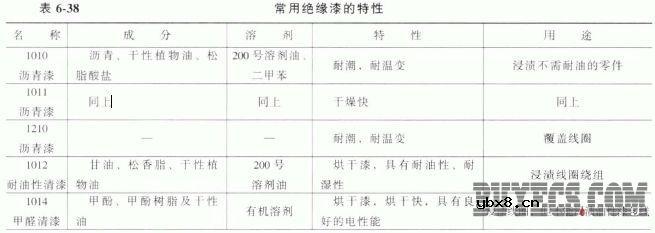

表6-38 列出了常用绝缘漆的特性
