设计电路时为什么加那么多电容呢?

来源:网络  发布者:电工基础  发布时间:2026-03-06 10:39
我们在设计电路的时候经常会在电路中VDD, VCC 引脚旁边放置一些电容,比如1nF,10nF, 100nF, 1uF等。

设计电路时为什么加那么多电容呢?

我们在设计电路的时候经常会在电路中VDD, VCC 引脚旁边放置一些电容,比如1nF,10nF, 100nF, 1uF等。

那这些电容到底是什么作用呢?其实这些电容可以分为解耦电容和旁路电容。

其中旁路电容一般为1nF, 10nF,100nF主要是用来滤除一些高频噪声,因为电容有通高频阻低频的特性,高频旁路电容可以有效旁路掉一些高频噪声(即高频噪声走电容,不走负载)。

解耦电容顾名思义为解除耦合关系,即解除电源和芯片之间的耦合关系。也就相当于一个蓄水池,当芯片需要能量时,电容可以迅速提供能量给芯片,而不是通过电源传递到芯片端,同时也降低了电源的瞬时波动对芯片供电侧的影响。所以解耦电容的值相对要大一些,比如1uF, 10uF等。

那为什么滤除高频噪声我们要用个小容值的旁路电容,而不是直接靠大容值的解耦电容。

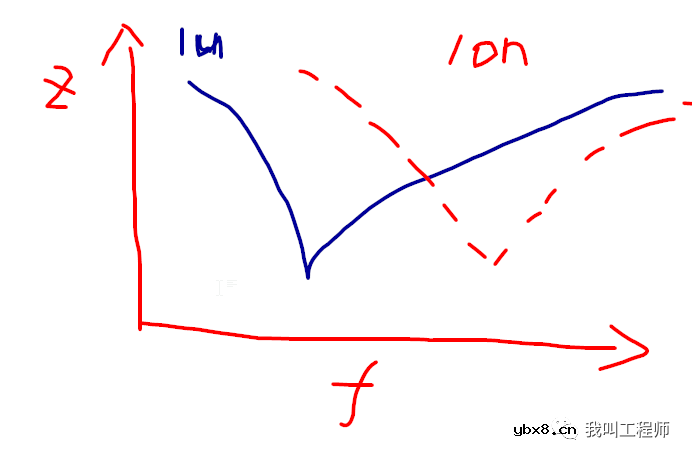

因为电容有自己的阻抗特性曲线,一般容值小的电容转折频率会更高,即在更高频才显示为感性。

所以需要大小容值搭配使用以降低噪声。

设计电路时为什么加那么多电容呢?
